Yarı İletken SiC Temiz Oda İçin Elektromanyetik Kalkan Tasarımı Nasıl Yapılır

Yarı İletken SiC Temiz Oda İçin Elektromanyetik Kalkan Tasarımı Nasıl Yapılır

2026-08-21

Yarı yalıtımlı SiC temiz odası için elektromanyetik koruma nasıl tasarlanır

Elektromanyetik kalkanlama, yarı yalıtımlı SiC substrat üretimi için temiz oda tasarımında önemli bir düşünce haline geliyor.

Yarım yalıtımlı SiC substratlarının yüksek elektrik dirençliliği olduğundan, dış elektromanyetik alanlar yük dağılımını ve yüzey elektrik potansiyelini etkileyebilir.Uygun bir koruma tasarımı, hassas yarı iletken süreçlerinde bu rahatsızlıkları azaltmaya yardımcı olabilir.

Tüm Temiz Oda Elektromanyetik Koruma Gerekli mi?

- Kesinlikle değil.

Yarı yalıtımlı SiC temiz odası, substrat maruziyet koşullarına, işlem hassasiyetine ve ekipmanların elektromanyetik duyarlılığına göre bölünmelidir.

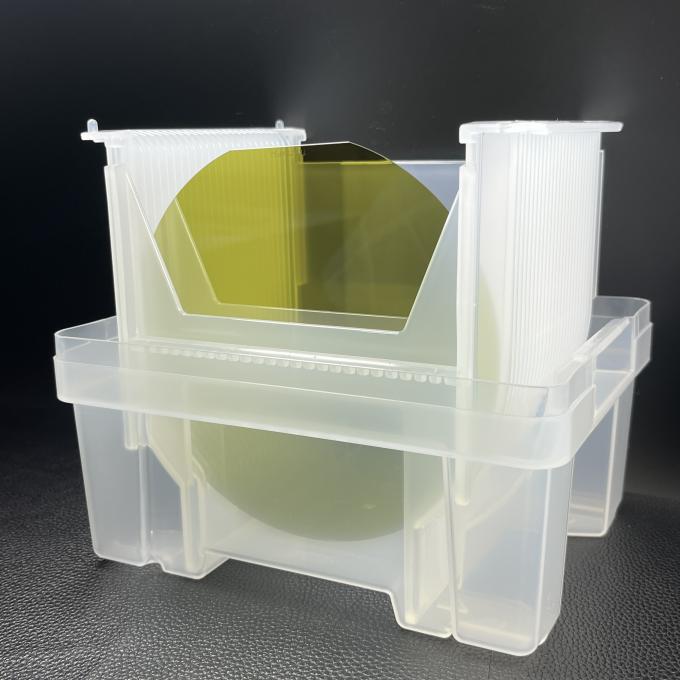

Waferler mühürlü taşıyıcıların içinde kalırsa, taşıyıcıların kendisi belirli bir elektromanyetik koruma sağlayabilir.Wafer taşıyıcıları için iletken polimer malzemeler veya metal kaplamalı polimer yapılar kullanılabilir., ve taşıyıcı kapak elektrikle topraklanmış olmalıdır.

Waferler taşıyıcıdan çıkarıldıktan ve doğrudan temiz oda ortamına maruz bırakıldıktan sonra, bina düzeyinde kalkan daha önemli hale gelir.



29_

Elektromanyetik Koruma için Kritik Alanlar

Fotolitografi Alanı

Fotoresist kaplamadan sonra, substrat yüzeyi elektrik potansiyel değişimlerine özellikle duyarlı hale gelebilir.Elektromanyetik koruma, kaplamanın tekdüzeliğini ve litografi doğruluğunu korumaya yardımcı olabilir.

CMP Bölgesi

Yüzey potansiyeli kontrolü, sabit çamur davranışını ve tutarlı cilalama performansını korumak için önemlidir.

Denetim Alanı

Elektron ışını ve iyon ışını denetim sistemleri elektromanyetik bozukluklara karşı son derece hassastır.

Ortak Koruma Yapıları

Temiz oda elektromanyetik koruma yapıları şunları içerebilir:

  • Metal plakalar
  • Metal ağ katmanları
  • Gömülü iletken koruma yapıları

Bu yapılar duvarlara, tavanlara ve zeminlere yerleştirilebilir.

Genel koruma malzemeleri şunlardır:

  • Bakır folyo
  • Galvanizli çelik levhalar
  • Paslanmaz çelik plakaları

Koruma katmanının kalınlığı ve yapısı, istenen koruma etkinliğine ve hedef frekans aralığına göre seçilmelidir.

Hedef koruma etkinliği

Farklı frekans aralıkları farklı koruma hedefleri gerektirir.

Frekans aralığı Hedef koruma etkinliği
Güç frekansı manyetik alan ≥20 dB
RF elektrik alanı, 1 MHz ̇ 1 GHz ≥40 dB
Mikrodalga frekansı, >1 GHz ≥30 dB

Gerçek hedefler, belirli frekanslardaki elektromanyetik maruziyetin, süreç istikrarını veya verimini etkileyecek yeterli indüksiyon yükü üretip üretemeyeceğine göre belirlenmelidir.

Kalkanın Sürekliliğini Korumak

Bir koruyucu katman sadece elektrik sürekliliği uygun şekilde korunduğunda etkilidir.

Önemli tasarım düşünceleri şunlardır:

  • Panel eklemlerindeki iletken dikişler veya iletken yapışkan bantlar
  • En az 50 mm üst üste bulunan koruma yapıları
  • Açıklıklar için dalga yönlendiricisi havalandırma pencereleri
  • Kapılarda iletkenli mühürleme bantları
  • Kapı çerçeveleri ve mühür bandları arasındaki tam perimetre elektrikli temas

Küçük kesintiler, boşluklar veya kötü tasarlanmış açılar genel koruma performansını azaltabilir.

Kalkan Sistemi Yerleştirildi

Koruma katmanı, tek nokta topraklama ile düşük impedanslı bir topraklama sistemi kullanmalıdır.

Önerilen zemin direnci ≤1 Ω'dur.

Birden fazla topraklama noktası toprak döngüleri oluşturabilir. Bu döngülerden akan indükte akımlar ikincil manyetik alanlar oluşturabilir ve koruma sisteminin etkinliğini azaltabilir.

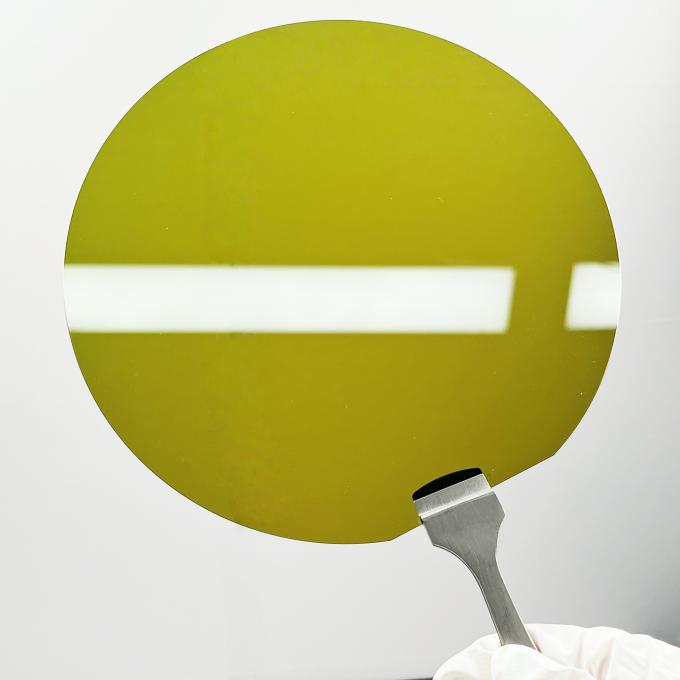

SiC wafer

Sonuçlar

Yarı yalıtımlı SiC üretimi için etkili elektromanyetik kalkanlama, temiz odaya metal paneller ekleme meselesi değildir.

Başarılı bir tasarım, kalkanlama malzemelerini, yapısal sürekliliği, açıklıkları, kapıları, topraklama, wafer taşıyıcılarını ve süreç bölgesileşmesini entegre etmelidir.

Koruma kaynaklarını fotolitografi, CMP ve denetim alanlarına odaklayarak,Yarım iletken üreticileri, tüm tesis boyunca gereksiz korumalardan kaçınırken daha hedefli bir elektromanyetik kontrol ortamı oluşturabilirler..
