Sapphire Wafer 4 inç DSP SSP 0001 C Uçak Özel Eksen Al2O3 Monocrystal Al2O3 Kabul
Ürün ayrıntıları:
| Place of Origin: | China |
| Marka adı: | ZMSH |
| Model Number: | Sapphire subatrate |
Ödeme & teslimat koşulları:
| Teslim süresi: | 2-4hafta |
|---|---|
| Ödeme koşulları: | T/T |
|
Detay Bilgi |
|||
| Moleküler ağırlık: | 101.96 | Polişleme: | DSP'ler, SSP'ler |
|---|---|---|---|
| çap toleransı: | ≤3% | Özelleştir: | Kabul edilebilir. |
| Uzunluk: | 30m | Yüzey pürüzlülüğü: | Ra < 0,5 Nm |
| İçsel direnç: | 1E16 Ω-cm | büyüme yöntemi: | KY |
| Vurgulamak: | 4 inç safir vafre,C Uçak Sapphire Wafer,Monokristal Sapphire wafer |
||
Ürün Açıklaması

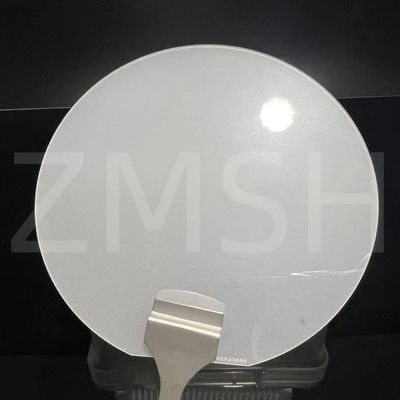

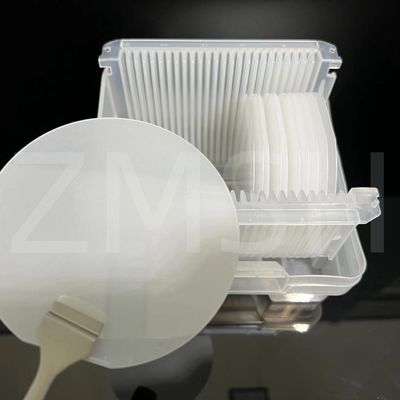

Sapphire wafer 4 inç DSP SSP (0001) C Uçak Özel Eksen Al2O3 Monocrystal Al2O3 Kabul
Ürün Tanımı:
Safir levha, üç oksijen atomunun kovalent bir yapıda iki alüminyum atomla bağlandığı alüminyum oksit (Al2O3) 'den oluşur.Altı açılı bir kristal yapısı vardır ve genellikle A düzlemi gibi kesme düzlemleri vardır.Geniş optik şeffaflık aralığı nedeniyle safir levha, yakın ultraviyole (190nm) ile orta kızılötesi dalga boylarına ışık iletimine izin verir.Optik bileşenler için ideal hale getiriyor.Safir levha yüksek ses hızı, yüksek sıcaklığa dayanıklılığı, korozyona dayanıklılığı, yüksek sertliği,mükemmel şeffaflık, ve yüksek erime noktası (2045 ° C). İşleme zor bir malzemedir, ancak yaygın olarak optoelektronik cihazlarda kullanılır.
Ultra parlak beyaz/mavi LED'lerin kalitesi, kendiliğinden, galyum nitrit (GaN) epitaksyal katmanlarının kalitesine bağlıdır.Kullanılan safir levhaların yüzey işleme kalitesine yakından bağlıdır.Safir levhası (tek kristal Al2O3) C düzleminde ve III-V ve II-VI gruplarındaki ince filmler arasında ızgara sabitinin uyumsuzluğu minimumdur.GaN epitaksi işlemlerinin yüksek sıcaklık gereksinimlerine iyi uyumluBu, safir levhaları beyaz/mavi/yeşil LED'lerin üretimi için önemli malzemeler haline getirir.
Karakter
1Sapphire Wafer Yapısı ve Kompozisyonu
Sapfir levhası, uzay grubu R-3c ile altıgen kristal yapıya sahiptir ve temel yapı birimi AlO6 oktaedredir.,Çok simetrik ve istikrarlı bir üç boyutlu ağ oluşturur.
2Sapphire waferinin optik ve elektronik özellikleri
Sapphire wafer mükemmel optik özelliklere sahiptir ve optik bileşenler için ideal bir malzemedir.Özellikle ultraviyoleten yakın kızılötesi aralığında (150nm 5500nm), kırılma indeksi yaklaşık 1.76Bu yaygın şeffaflık, safirin yüksek hassasiyetli optik aletlerde yaygın olarak kullanılmasını sağlar.
Elektronik özellikleri açısından, safir levha, yüksek voltajlı ve yüksek frekanslı elektronik cihazlarda üstünlük kazanmasını sağlayan yaklaşık 9.9 eV'lik geniş bant boşluğu olan bir yalıtıcıdır.Yüksek yalıtım ve düşük dielektrik kaybı nedeniyle, safir, özellikle yüksek elektron hareketliliği tranzistörlerinde (HEMT) ve galyum nitrit (GaN) tabanlı cihazlarda yarı iletken cihazlar için bir substrat malzemesi olarak yaygın olarak kullanılır.
3Mekanik ve Termodinamik Özellikler
Sapphire waferin Mohs sertliği 9, sadece elmas'tan sonra ikinci sırada, bu da aşınmaya ve çizilmeye karşı olağanüstü dayanıklılık sağlar.Yüksek basınçlara ve darbeye dayanabilenSafir levha ayrıca yaklaşık 25 W/m·K'lık çok yüksek bir termal iletkenlik gösterir ve yüksek sıcaklık ortamlarında istikrarlı fiziksel ve kimyasal özellikleri korur.Yüksek erime noktası 2054°C ve düşük termal genişleme katsayısı (8.4 x 10^-6/K), safir levha yüksek sıcaklık uygulamalarında boyutsal istikrarını koruyabilir.
| Çapraz | 4 inç 100±0.3 mm |
| Kalınlığı | 650±20μm |
| Yönlendirme | C düzlemi (0001) M düzlemi (1-100) veya A düzlemi ((1 1-2 0) 0.2±0.1° /0.3±0.1°, R düzlemi (1-1 0 2), A düzlemi (1 1-2 0 ), M düzlemi ((1-1 0 0) |
| Birincil düz uzunluk | 32.5±1.5 mm |
| Birincil düz yönelim | A düzlemi (1 1-2 0) ± 0,2° |
| TTV | ≤ 20μm |
| LTV | ≤ 20μm |
| TIR | ≤ 20μm |
| BÖK | ≤ 20μm |
| Warp. | ≤ 20μm |
| Ön yüzey | Epi-Polished (Ra< 0.2nm) |
| Arka yüzey | İnce öğütme (Ra=0,5 ila 1,2 μm), Epi-Polished (Ra< 0,2nm) |
| Not: | Müşterilerin özel gereksinimlerine göre yüksek kaliteli safir substrat wafer sağlayabilir |
Uygulamalar:
Safir levhaları, yüksek sıcaklığa dayanıklılığı, iyi ısı iletkenliği, yüksek sertliği, kızılötesi şeffaflığı ve kimyasal istikrarı ile bilinen mükemmel çok fonksiyonel malzemelerdir.Çeşitli endüstriyel alanlarda yaygın olarak kullanılmaktadırlar., savunma ve araştırma alanları, örneğin yüksek sıcaklıklı kızılötesi pencereler için.Safir levhalar çok yönlü tek kristal substratlar olarak hizmet eder ve mavi maden endüstrilerinde tercih edilen substratlardır., mor ve beyaz ışık yayıcı diyotlar (LED'ler) ve mavi lazer diyotları (LD'ler) (safir substratlarında epitaksiyal galyum nitrit filmleri gerektirir).Aynı zamanda ince film altyapılarında da çok önemlidirler..
Safir substratı işleme süreci:
1Kristal büyüme: Büyük ve yüksek kaliteli tek kristal safir yetiştirmek için bir kristal büyüme fırını kullanın.
2• Yönlendirme: Safir kristalin sonraki işleme için testerede doğru bir şekilde yerleştirildiğinden emin olun.
3Çakmak: Kristalden safir çubuklarını belirli bir şekilde çıkarmak.
4Hırlama: Safir çubuğunun dış çapını hassas bir şekilde öğütmek için harici silindirli bir öğütücü kullanın.
5Kalite Denetimi: Safir çubuğunun kalitesini kontrol edin ve çıkarımdan sonra boyutların ve yönelimlerin müşteri özelliklerine uygun olup olmadığını kontrol edin.
6• Yönlendirme (tekrar): Saphir çubuğunu kesme makinesine doğru bir şekilde yerleştirin.
7- Kesme: Safir çubuğunu ince levhalara ayırın.
8Polişleme: Kesim hasarını ortadan kaldırır ve waferlerin düzlüğünü artırır.
9Çamferleme: Mekanik dayanıklılığı arttırmak ve stres konsantrasyonundan kaynaklanan kusurları önlemek için wafer kenarlarını yuvarlak bir şekle biçimlendirin.
10Buffering: epitaksyal derecede hassasiyet elde etmek için waferlerin yüzey kabalığını artırır.
11Temizlik: Wafer yüzeyinden kirletici maddeleri (örneğin toz parçacıkları, metaller, organik kalıntılar) kaldırın.
12Kalite Denetimi (tekrar): Müşterilerin gereksinimlerini karşılamak için wafer kalitesini (düzlük, yüzey temizliği vb.) değerlendirmek için yüksek hassasiyetli denetim ekipmanı kullanın.
Ürün Tavsiye:
1.8 inç 0.725 Dia100mm C Düz Tek Kristal Sapphire Wafer 1300mm 1500mm Kalınlığı
2.6 inç Sapphire Wafer Orientation 0001 Al2O3 Tek Kristal Optik Şeffaflık
Sıkça sorulan sorular:
S: Safir levha nedir?
A: Vritra Technologies tarafından safira levhaları
Sentetik safir, Alüminyum oksit (Al2O3) tek kristal biçimindedir.Çizik direnci, düşük dielektrik kaybı ve iyi elektrik yalıtımı.
S: Safir ve silikon plakalar arasındaki fark nedir?
Cevap: LED'ler safir için en popüler uygulamalardır. Malzeme şeffaf ve mükemmel bir ışık ileticisidir.Silikon şeffaf değildir ve verimli bir ışık çekimine izin vermez.Bununla birlikte, yarı iletken malzemesi LED'ler için idealdir, çünkü hem ucuz hem de şeffaf.
S: Yarı iletkenlerde safir nedir?
A: Sapfir levhaları, Si, galyum nitrit (GaN) ve AlGaN gibi yarı iletken filmlerin epitaksi ve entegre devreler yapmak için kullanılır.C düzlemli safir substratları, LED'lerin üretimi sırasında GaN ve diğer IIIVV ve IIVI bileşiklerinin büyümesi için ve IR dedektör uygulamaları için kullanılır..
