Si wafer 4 inç cilalı CZ Dopant Arsenik ((As) Bor ((B)) Fosfor ((Ph)) (100) Yarım iletken
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | ZMSH |
Ödeme & teslimat koşulları:
| Teslim süresi: | 2-4 Hafta |
|---|---|
| Ödeme koşulları: | T/T |
|
Detay Bilgi |
|||
| Malzemeler: | silikon | Çapraz: | 100 mm |
|---|---|---|---|
| katkı maddesi: | P/Bor veya N/As | Direnç: | 0.001-0.005 Ω.CM |
| Oryantasyon: | 100 | Dilim Yönü: | ±0,5° |
| çap toleransı: | 100±0,3 mm | Birincil Daire Konumu: | <110>±1 |
| Birincil Düz Uzunluk: | 32,5±2,5 mm | kalınlık toleransı: | 500±20μm |
| Vurgulamak: | 4 inçlik Si wafer.,CZ Si wafer,Yarım iletken Si levhası |
||
Ürün Açıklaması
Si wafer 4 inç cilalı CZ Dopant Arsenik ((As) Bor ((B)) Fosfor ((Ph)) (100) Yarım iletken
Si Wafer'ın açıklaması:
Silikon levha, yüksek saflıklı silikondan kesilen çok ince bir yuvarlak disktir. Yuvarlak bir silikon ingot yaklaşık 1 mm kalınlığa kesilir.Sonra temizlenir.Silikon plakaları yüksek saflıkta silikondan yapılır ve yarı iletken cihazların malzemesidir.Bu levhalar ayrıca bir SEMI çentiği veya bir veya iki SEMI düzlü ile de üretilebilir.Yarım iletken ve elektronik uygulamaları için yüksek kaliteli cilalanmış silikon levhalar üretme konusunda uzmanlaştık.100 mm cilalanmış silikon levhalarımız yüksek kaliteli tek kristal monokristalin malzeme sunar.Bu ürün, Czochralski (CZ) yöntemi ile yetiştirilen tek bir kristal ingottan kesilen 100 mm çaplı silikon vafelerden oluşur.Olağanüstü kalınlık tekdüzeliği elde etmek için tek taraflı veya çift taraflı cilalanmıştır, parçacık performansı, yüzey mikro-sürüklük ve düzlük özellikleri.
Si Wafer'ın Karakteri:
1. Üst düzeyde kalite bütün silikon plakalar yepyeni, bakire silikon plakalar hiç kullanılmamış veya tekrar kullanılmamış
2. Epi-Hazır Yüzeyleri Prime sınıfı silikon levhalarımız yüksek kaliteli epi-hazır yüzeylere sahiptir
3Monokristalin malzeme ️ Tüm levhalar birinci sınıf monokristalin silikon malzemeden yapılmıştır
4Endüstri Standartlarını aşmak 100mm silikon levhalarımız SEMI standart özelliklerini ve endüstri standartlarını aşar
5Çok yönlü Uygulamalar 100mm silikon levhalarımız yarı iletken üretimi, araştırma ve geliştirme ve eğitim amaçları da dahil olmak üzere çok çeşitli uygulamalar için uygundur.
6Endüstri Liderleri tarafından güvenilir 100mm silikon levhalarımız dünyanın önde gelen yarı iletken fabrikaları, araştırma ve geliştirme merkezleri, üniversiteler ve pilot hatlar tarafından yaygın olarak kullanılmaktadır.
7Kalite Kontrolü ve Denetimi Her levha kapsamlı bir kalite denetimine ve testine tabi tutulur.
8. Secure Packaging – Wafers are packaged in dedicated ultra-clean PP cassettes and double-bagged in antistatic bags under class 100 cleanroom conditions to protect the surface from particulate contamination
9Rekabetçi Fiyatlar WaferPro rekabetçi fiyatlar sunar ve miktar indirimleri sağlar
10Uygunluk Sertifikası Her siparişe, waferin kesin özelliklerini belirten bir COC eklenir.
Si Wafer'ın şekli:
| Ürün Adı | 4 inçlik cilalanmış plaka |
| Malzeme | Silikon |
| Çapraz | 100±0,2 mm |
| Kalınlığı | 525±15um / talep edildiği gibi |
| Tip/Dopant: | P/Boron veya N/As |
| Direnç | İsteğe göre |
| Yönlendirme | <100> |
| Sınıf | Prime/Test grade/Test grade |
| Büyüme | CZ |
| Birincil yerleşim yeri | <110>±1 |
| Birincil düz uzunluk | 32.5±2.5mm |
| Kalınlık Toleransı | 500±20μm |
| TTV | < 10μm |
| TIR | <10um |
| Warp. | <30μm |
| Yere kapanın. | <30μm |
| Ön yüzey | Polişleme |
| Arka yüzey | Döşeme |
| Oksidasyon | Islak Oksidasyon |

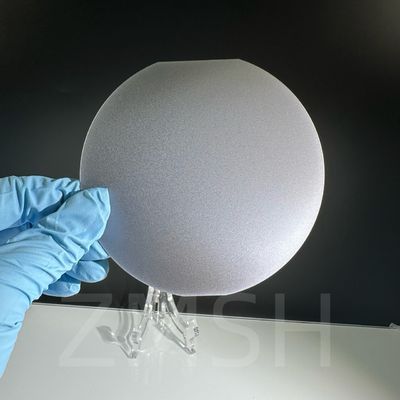

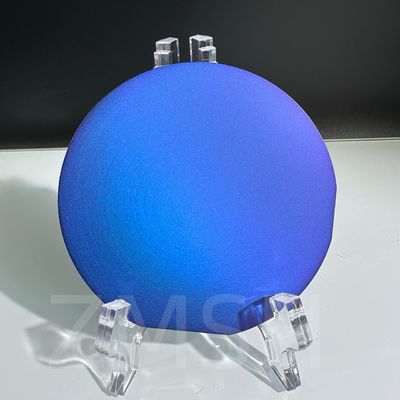

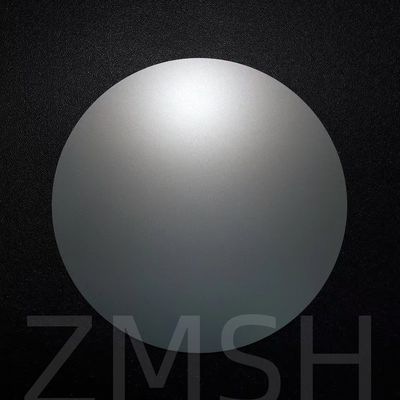

BuFiziksel fotoğraf Si Wafer:
BuUygulamaSi Wafer:
1Mikroçip üretimi ve entegre devre imalatı
2. MEMS ve mikroelektro mekaniği sistemleri
3Yarım iletken ve sensör imalatı
4LED aydınlatma ve lazer diyot yaratma
5Güneş/fotovoltaik hücreler ve levhalar
6Optik ekipman bileşenleri
7İzole edilmiş sandviç panelleri
8. Ar-Ge prototipleme ve test

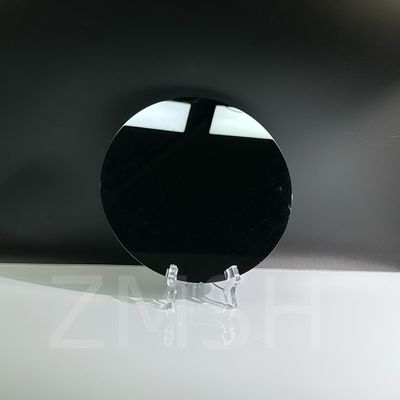

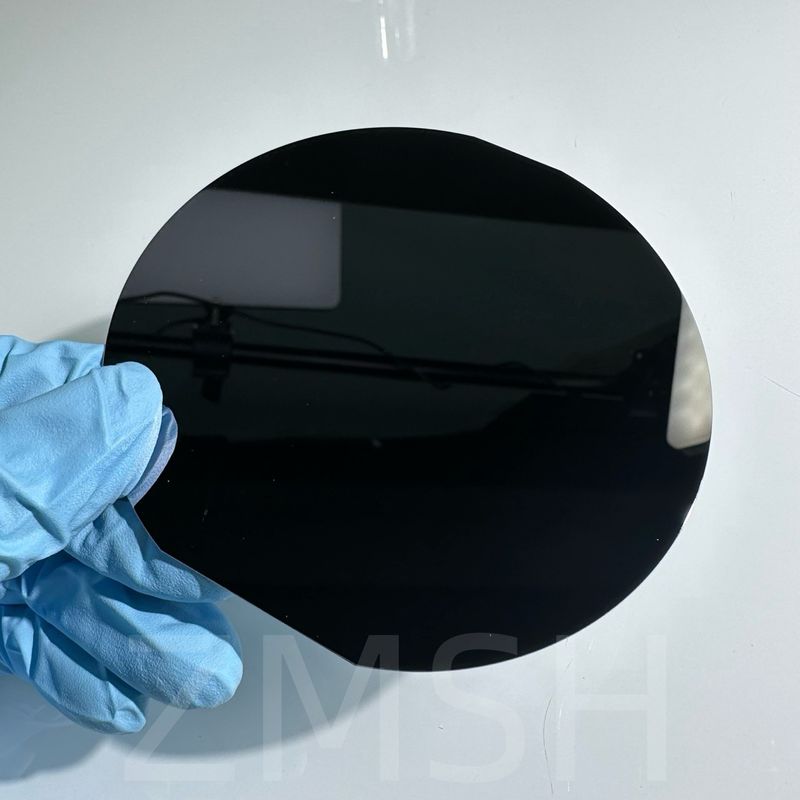

BuUygulama ResimleriSi Wafer:
Özellik:
Çeşitli kaliteli silikon levhaların işlenmesi ve tedarikinde uzmanlaştık.
Tek Kristal Silikon Wafers Büyüme Metotları: CZ (Czochralski), MCZ ve diğerleri.
Boyutlar: 2", 4", 5", 6", 8", ayrıca özel çaplar ve standart olmayan şekilli silikon vafeler.
Yüzey bitirme: Tek taraflı cilalı, çift taraflı cilalı, öğütme vb.
İletkenlik Türleri: N-tip, P-tip, içsel yarı iletkenler.
Spesifikasyonlar: Çok çeşitli uygulamaları karşılamak için uyarlanmıştır.
Tedarik Kapasitesi: Stokta bulunan çeşitli türlerle kapsamlı bir envanter.
İşleme Esnekliği: Kısa teslim süreleri ile müşteri gereksinimlerini karşılamak için uyarlanmış çeşitli özelliklerin özel işleme.
Sıkça sorulan sorular:
1S: Hangi yüzey kaplamalarını tedarik edebiliriz?
A: İki taraflı cilalama (DSP), tek taraflı cilalama (SSP) veya kazınmış / kazınmış yüzeylerle vafeler sunuyoruz. Lütfen tercih ettiğiniz özellikler için bizimle iletişime geçmekten çekinmeyin.
2S: Hangi özelleştirmeler mevcut?
Cevap: Yeteneklerimiz arasında lazer işareti, wafer etiketleme ve kesin gereksinimlerinize göre kesimler veya çentikler gibi çeşitli kenar modifikasyonları vardır.
3S: Hangi boyutları sunuyorsunuz?
C: 4 inç (100mm) silikon levhalarımızın yanı sıra, 2 ′′, 3 ′′, 150 mm, 200 mm ve 300 mm çaplı boyutları da tedarik ediyoruz.
Ürün Tavsiye:
1.Tek Kristal Si Wafer Elektronik Cihaz Substrat Fotolitografi Katmanı 2"3"4"6"8"
2.Silikon Wafer CZ yönelimi111 Direnci: 1-10 (ohm. cm) tek taraflı veya çift taraflı cilalama
