Sapphire Optical Windows AL2O3 Yuvarlak Dikdörtgen Polişleme AR Kaplama Özelleştirme
Ürün ayrıntıları:
| Place of Origin: | China |
| Marka adı: | ZMSH |
Ödeme & teslimat koşulları:
| Teslim süresi: | 2-4hafta |
|---|---|
| Ödeme koşulları: | T/T |
|
Detay Bilgi |
|||
| Çalışma sıcaklık aralığı: | -200°C ile +1000°C arası | Şekil Toleransı: | Özelleştirme |
|---|---|---|---|
| Yüzey pürüzlülüğü: | Yüzey pürüzlülüğü | Malzeme: | %100 Sentetik Safir |
| Çalışma sıcaklık aralığı: | -200°C ile +1000°C arası. | Yıkım Endeksi: | 1.77 |
| Sertlik: | 9 (Mohs Ölçeği) | Renk: | Şeffaf |
| Vurgulamak: | Yuvarlak Dikdörtgen Sapphire Optik Pencereler,Sapphire Optik Pencereleri Poliş,Özelleştirme Sapphire Optik Pencereler |
||
Ürün Açıklaması
Sapphire Optical Windows AL2O3 Yuvarlak Dikdörtgen Polişleme AR Kaplama Özelleştirme
Sapphire Optik Pencerelerinin açıklaması:
Sapphire optik pencereler, yüksek basınç, vakum veya koroziv atmosferlerin dikkate alınması gereken uygulamalar için idealdir.Sapphire pencereleri sert ortamlarda diğer tüm optik malzemeleri geçecekCreator Optics, özel gereksinimlere ve çizimlere göre çeşitli safir optik pencereler yapabilir.Tüm bu safir pencerelerinin yüksek hassasiyetle cilalanmış yüzeyleri var., yüzey doğruluğu ve paralellik.
Sapphire Optik Pencerelerinin Karakteri:
İletişim aralığı: 0,15 ila 5,5 μm (UV'den orta IR'ye)
Yansıma Endeksi: 550 nm'de 1.76
Optik Açıklık: Geniş bir dalga boyu aralığında minimum emilimle yüksek iletim
Yüzey kalitesi: 10-5'lik çizim kazma özelliklerine ve yüzey kabalığına ≤ 0.3 nm RA ulaşabilir
Maksimum çalışma sıcaklığı: 2030°C'ye kadar
Termal Şok Direnci: Hızlı sıcaklık değişikliklerine yüksek direnci
Kriyojenik Performans: Kriyojenik sıcaklıklarda yüksek termal iletkenliği korur, bakırdan daha iyi performans gösterir
Yüksek Optik İletişim: Geniş bir dalga boyu aralığında net görünürlük
Olağanüstü Sertlik: Çizik ve aşınmaya karşı üstün direnç
Isı Dayanıklılığı: Aşırı koşullar da dahil olmak üzere geniş bir sıcaklık aralığında etkili bir şekilde çalışır
Kimyasal Inertlik: Sert kimyasal ortamlarda bütünlüğünü korur
Mekanik Güç: Basınç ve mekanik gerginliğe karşı yüksek direnç
Sapphire Optik Pencerelerinin Forması:
| Boyutlar | 5 mm'den 150 mm'ye kadar çap, özel olarak mevcuttur |
| Kalınlığı | 0.2 mm ile 50 mm arasında, özel olarak mevcut. |
| Diametre Toleransı | ±0,05 mm |
| Kalınlık Toleransı | ±0,05 mm |
| Sapphire Pencerelerinin Kenarı | ince öğütülmüş veya cilalanmış |
| Çamfer | Minmium 0.2 x 45° |
| Düzlük / yüzey doğruluğu | Inç başına λ/4 @633nm |
| Paralellik | 30 ark saniyesi |
| Yüzey kalitesi | 20/10 |
| Açık Aperture | ≥90% |
| Sapphire Pencereler için Kaplama | Tasarım dalga boyunda yansımaya karşı kaplama, AR, BBAR, Çift dalga boyunda AR, Lazer hasarına dayanıklı AR |

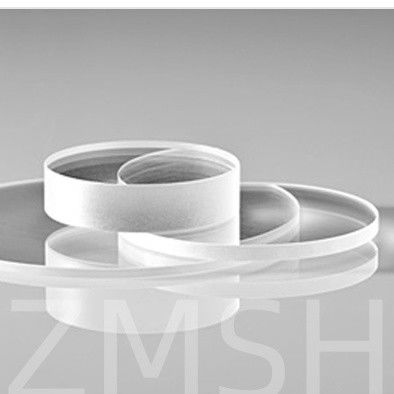

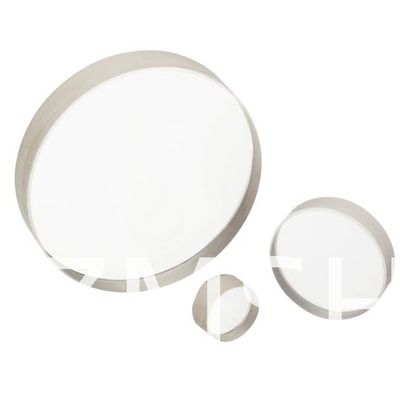

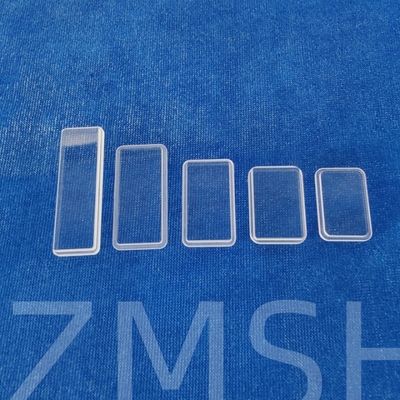

Sapphire Optik Pencerelerinin Fiziksel Fotoğrafları:
Sapphire Optik Pencerelerinin Uygulanması:
1Havacılık: Sapphire Optik Pencerelerinin mükemmel dayanıklılığı ve korozyon direnci, yüksek sıcaklık direnci, aynı zamanda çok geniş spektral iletim aralığı nedeniyle,safir pencereler, havacılık ekipmanlarında ve aletlerinde yaygın olarak kullanılır.
2. Sapphire flaş lambaları: Sapphire'ın yüksek sıcaklık direnci ve düşük termal genişleme oranı, yüksek kuvvetli lambalar ve flaşlar için koruyucu bir pencere haline getirir. Çizik karşıtı, patlama yok.
3Analiz aletlerinin uygulanması: Birçok analitik durumda, analiz edilen gaz veya sıvı çok korozivtir.SApphire Optik Pencerelermükemmel korozyona dayanıklıdır ve bu tür analitik aletlerde yaygın olarak kullanılır.SApphire Optik PencerelerUltraviyoleten geniş kızılötesi spektrumuna iyi bir geçirgenliğe sahiptir, bu da spektral aralığında daha yaygın olarak kullanılmasını sağlar.
4Tıbbi ekipmanların uygulamalar: Mükemmel dayanıklılığı nedeniyle,SApphire Optik PencerelerLazer tıbbi aletler, lazer güzellik aletleri ve endoskoplar gibi çeşitli tıbbi uygulamalarda yaygın olarak kullanılmaktadır.
5Optik uygulamalar: Safir kristallerinin geniş spektrum aralığı nedeniyle,SApphire Optik PencerelerMekanik ve fiziksel özellikleri bakımından ultraviyoleten kızılötesiye kadar her türlü optik uygulamada kullanılabilir.SApphire Optik PencerelerDiğer malzemelerin optik pencerelerine göre bir avantajı vardır.
6Işıklandırma uygulamaları:SApphire Optik PencerelerÇok yüksek parlaklıklı aydınlatma için iyi bir ısı dayanıklılığına sahip, iyi bir koruyucu pencere malzemesidir.
7Saatler ve sanayi aletleri:SApphire Optik PencerelerSaat veya ölçüm cihazlarının koruyucu kapakları olarak kabul edilirler ve çiziklere dayanıklı, sağlam ve patlamayanlardır.
Sapphire Optik Pencerelerinin Uygulama Resimi:
Özellik:
Bu özelleştirilmiş safir pencereleri KY, CZ, HEM safir kristalleri ve C düzlemi, R düzlemi, A düzlemi kesimi ile seçilebilir.
1. Safira dikdörtgen pencereler
2- Safir.T basamaklı pencereler (döner ve dikdörtgen)
3. Tüm yüzeyleri safirle cilalanmış pencereler
4- Safir.Konik pencereler
5- Safir.çiviler
6Mikro safir pencereler
7Büyük büyüklükte safir pencereler.
Sıkça sorulan sorular:
1S: Saphir optik pencerelerin iletim aralığı nedir?
A: Safira pencerelerinin yaklaşık 150 nm (UV) ila 5.5 mikron (IR) arasında bir iletim aralığı vardır ve görünür spektrumda yüksek iletim oranı vardır (85% ila 90%).
2S: Safir pencerelerden ne tür bir yüzey kalitesi beklenebilir?
A:Yüzey kalitesi özellikleri genellikle en fazla izin verilen çizme genişliğini ve kazma çapını gösteren 60-40, 40-20 veya 20-10 gibi çizme numaraları olarak verilir.
3S: Performansı artırmak için safir camlar kaplanabilir mi?
C:Evet, safir pencereler optik performansı artırmak için yansıtma karşıtı (AR) kaplamalar, yüksek yansıtma (HR) kaplamalar veya diğer özel kaplamalarla kaplanabilir.
