2 inç, 4 inç, 6 inç, 8 inç, 12 inç Si levhası Silikon levhası cilalama P tipi N tipi yarı iletken

Si Wafer'ın açıklaması:

Silikon levha, insanların yaşamını iyileştiren her türlü elektronik cihazda bulunabilen yarı iletken üretimi için kullanılan bir malzemedir.Silikon evrendeki en yaygın element olarak ikinci sırada.Çoğu insan hayatında gerçek bir silikon levha ile karşılaşma şansına sahip olmuştur.Bu süper düz disk ayna benzeri bir yüzeye kadar rafine edilirÜstelik yüzey düzensizliklerinden de oluşuyor ki bu da onu dünyanın en düz nesnesi yapıyor.Modern yarı iletkenler için mükemmel bir substrat malzemesi haline getirmek için gerekli olan nitelikler.

Si Wafer'ın Karakteri:
Young's Modulus: Yaklaşık 130-185 GPa, 300mm Silikon levhasının sertliğini gösterir
Kırılma Sertliği: Silikon düşük kırılma sertliğine sahiptir, bu da stres altında çatlamaya eğilimli olduğu anlamına gelir.
Isı iletkenliği: 300K'da yaklaşık 149 W/m·K, elektronik cihazlarda üretilen ısıyı dağıtmak için nispeten yüksek ve yararlıdır.
Termal Genişleme katsayısı: Yaklaşık 2.6 x 10 ^ -6 / K, waferin sıcaklık değişiklikleriyle ne kadar genişleyeceğini gösterir.
Bant Arası: Silikon, oda sıcaklığında yaklaşık 1.1 eV'lik dolaylı bir bant boşluğuna sahiptir, bu da transistörler gibi elektronik cihazlar oluşturmak için uygundur.
Direnci: Dopmaya bağlı olarak değişir; içsel silikon yüksek direnci (~ 10 ^ 3 Ω · cm), doped silikon ise 10 ^ 3 ila 10 ^ 3 Ω · cm arasında dirençlere sahip olabilir.
Dielektrik Sabit: Silikondan yapılmış cihazların kapasitesini etkileyen 1 MHz'de yaklaşık 11.7.
Kimyasal Dayanıklılık: Silikon kimyasal olarak istikrarlıdır ve oda sıcaklığında hidrofluorik asit (HF) haricinde çoğu asit ve alkaliye dirençlidir.
Oksidasyon: Silikon yüksek sıcaklıklarda oksijene maruz kaldığında doğal bir oksit tabakası (SiO2) oluşturur ve bu katman yalıtım ve koruyucu katmanlar için yarı iletken cihaz üretiminde kullanılır.

Si şekliWafer:

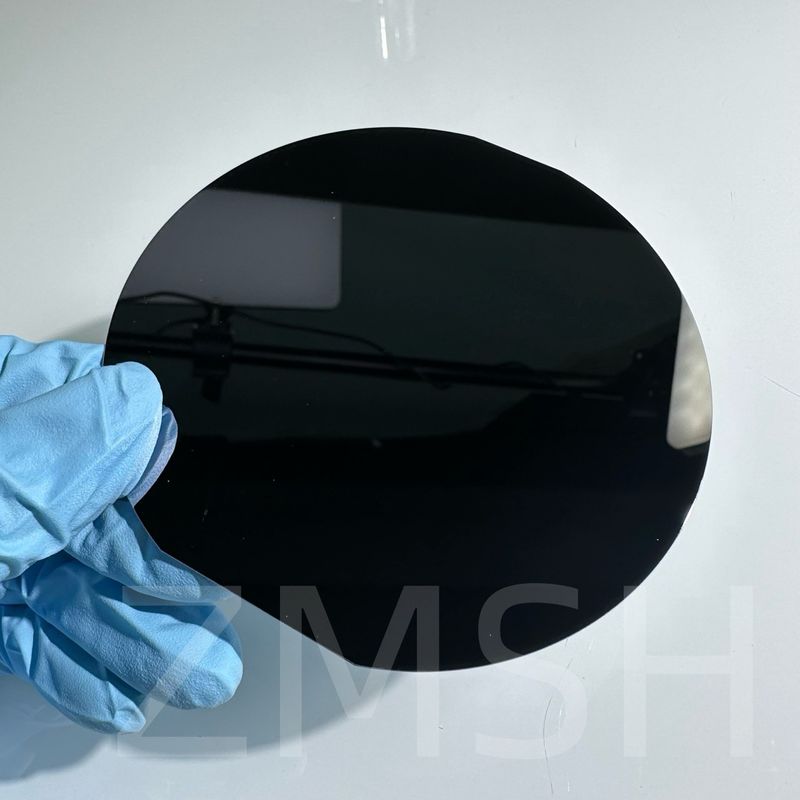

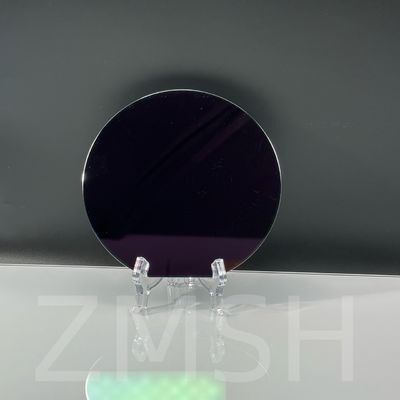

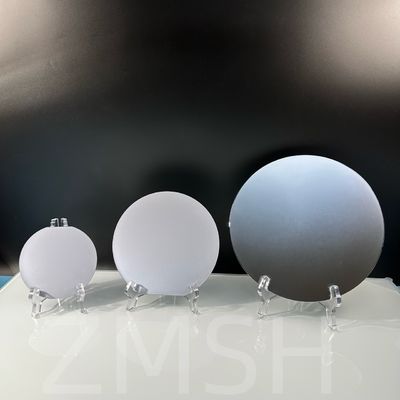

Si Wafer'in fiziksel fotoğrafları:


 Si Wafer uygulaması:

1Mikroçip üretimi ve entegre devre imalatı
2. MEMS ve mikroelektro mekaniği sistemleri
3Yarım iletken ve sensör imalatı
4LED aydınlatma ve lazer diyot yaratma
5Güneş/fotovoltaik hücreler ve levhalar
6Optik ekipman bileşenleri
7. Ar-Ge prototipleme ve test

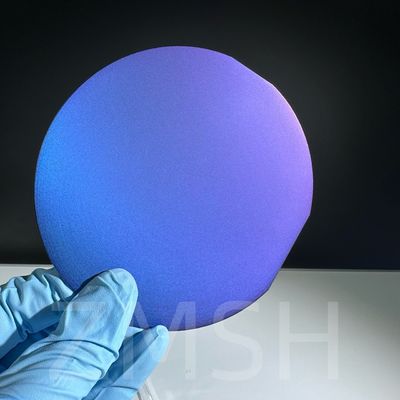

Si Wafer'ın uygulama resimleri:

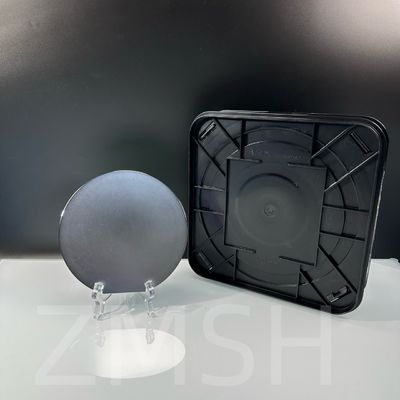

Si'nin ambalaj resmiWafer:

Özellik:

Boyut, kalınlık ve şekli, aşağıdaki yönleri de içeren özelleştirebiliriz:
Kristal yönelimi: 300 mm silikon levha için yaygın yönelimler <100>, <110> ve <111>'yi içerir ve her biri çeşitli uygulamalar için farklı elektronik özellikler ve avantajlar sunar.
Dopantlar: 300 mm Silikon levhaları, elektrik özelliklerini değiştirmek için fosfor (n-tip), bor (p-tip), arsenik ve antimon gibi elementlerle dopalandırılabilir.
Doping konsantrasyonu: Uygulamalara bağlı olarak büyük ölçüde değişebilir.Yüksek dirençli vafeler için çok düşük konsantrasyonlardan (~ 10 ^ 13 atom/cm ^ 3) düşük dirençli vafeler için çok yüksek konsantrasyonlara (~ 10 ^ 20 atom/cm ^ 3).


Sıkça sorulan sorular:

1S: Silikon levha ne için kullanılır?
A:Elektronikte, bir levha (ayrıca bir dilim veya substrat olarak da adlandırılır) entegre devrelerin üretimi için kullanılan kristal silikon (c-Si, silikon) gibi yarı iletkenin ince bir dilimidir.fotovoltaiklerde, güneş hücreleri üretmek için.
2S: Silikon levha ile yonga arasındaki fark nedir?
C: Çipler ve pliteler elektronikte genellikle birbirleriyle değiştirilirken, ikisi arasında bazı belirgin farklılıklar vardır.Önemli farklılıklardan biri, bir çipin veya entegre devrenin bir elektronik bileşimi olmasıdır., bir wafer ise entegre devrelerin oluşturulması için kullanılan ince bir silikon dilimidir.
