Al Tek Kristal Alüminyum Altyapı yönelimi 111 100 111 5 × 5 × 0,5 mm A = 4.040Ã
Ürün ayrıntıları:
Menşe yeri: | Çin |
Marka adı: | ZMSH |
Ödeme & teslimat koşulları:
Teslim süresi: | 2-4hafta |
---|---|
Ödeme koşulları: | T/T |
Detay Bilgi |
|||
Kristal yapı: | kübik | kafes parametreleri: | 4,04Å |
---|---|---|---|
Erime Noktası: | 660°C | yoğunluk: | Dx = 2,717 (g/cm3); Dm = 2,70 (g/cm3) |
Oryantasyon: | <100>, <110>, <111> | Boyut: | 5×5×1/0,5 mm 10×10×1/0,5 20x20x0,5/1 mm veya özelleştirilmiş |
Kalınlığı: | 0,5 mm, 1,0 mm veya özelleştirilmiş | Polişleme: | tek tarafı cilalı, çift boyutlu cilalı |
Vurgulamak: | Al Tek kristal Alüminyum substratı,111 Tek kristal Alüminyum substratı,5×5×0 |
Ürün Açıklaması
Al substrat tek kristal Alüminyum substrat yönelimi 111 100 111 5×5×0.5mm a=4.040Ã
Tek kristal Alüminyum substratın kısa
Yüksek saflıkta tek kristal alüminyum substratlara (99,99%) olan talep, yarı iletken üretimi ve yüksek verimli ışık kaynakları gibi teknolojik sektörlerde artmaktadır.Bu makalede bu altyapıların çeşitli boyutları incelenmektedir.: 5×5×0,5 mm, 10×10×1 mm ve 20×20×1 mm, kristalografik yönelimlerine odaklanarak, yani (100) ve (111).malzemenin mekanik ve elektrik özelliklerini önemli ölçüde etkileyenOlağanüstü saflık seviyesi, kusurların varlığını en aza indirir ve böylece altyapının elektronik uygulamalarda performansını artırır.Alüminyum kristallerinin yönelimi, cihaz entegrasyonunda yüzey morfolojisini ve genel davranışını belirlemede çok önemli bir rol oynarBu boyutlar, mikro ölçekli cihazlardan daha büyük sistemlere kadar değişen uygulamalarda çok yönlülüğü sağlar.Bu araştırma, elektronik ve optoelektronik bileşenlerin işlevselliğini optimize etmekte substrat saflığının ve yöneliminin kritik önemini vurgular., malzeme bilimi ve mühendisliği alanında yeniliklere yol açıyor.

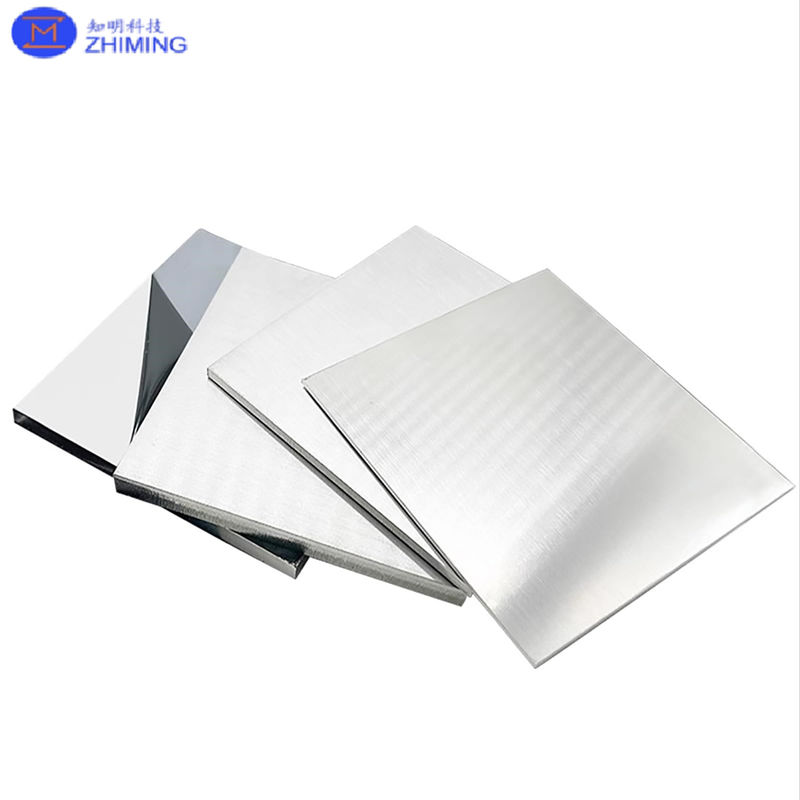

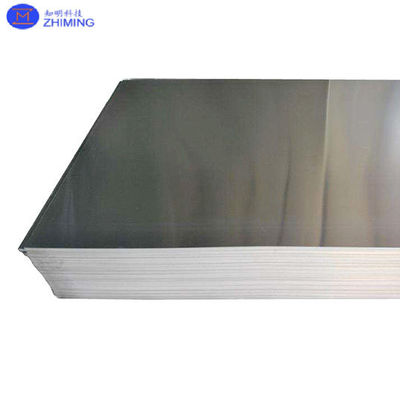

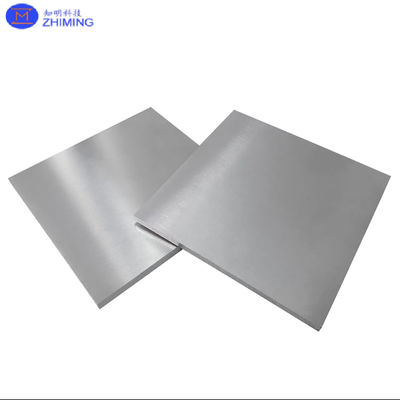

Tek kristal Alüminyum altyapının vitrinini
Tek kristal Alüminyum altyapının özellikleri
Tek kristal alüminyum substratları, 99.99%'lik olağanüstü bir saflığa sahiptir. Yüksek teknoloji uygulamaları alanında kilit rol oynamaktadır.ve 20×20×1 mm, farklı entegrasyon gereksinimlerine esneklik sağlar. Özel kristalografik yönelimler ile karakterize edilirler, çoğunlukla (100) ve (111),111) yönelimi ile 4'lük bir ızgara sabitini gösterirBu yönelim çok önemlidir, çünkü alüminyumun mekanik dayanıklılığını ve termal iletkenliğini etkiler ve bu nedenle zorlu elektronik bileşenler için idealdir.Yüksek saflık kirliliği en aza indirgenir., cihazın performansını ve güvenilirliğini arttırır.ışığın alt katmanla etkileşiminin kritik olduğu fotonik uygulamalar için hayati önem taşımaktadırGenel olarak, saflık, yönelim,ve boyutları, tek kristal alüminyum substratların bir sonraki nesil elektronik ve optoelektronik sistemler için gerekli olan sıkı standartları karşıladığını sağlar..
Özellikleri/Uygulaması | Açıklama/Kendi özellikleri |
Kristal Yapısı | Kübik |
Çerez Boyutları | 4.04 Å |
Erime sıcaklığı | 660 °C |
yoğunluk (Dx) | 2.717 g/cm3 |
yoğunluk (Dm) | 2.70 g/cm3 |
Kristal Yönlendirmeler | <100>, <110>, <111 |
Kullanılabilir Boyutlar | 10x3 mm, 10x5 mm, 10x10 mm, 15x15 mm, 20x15 mm, 20x20 mm veya özel boyutlar |
Kalınlık Variantları | 0.5 mm, 1.0 mm veya özel |
Yüzey bitirme seçenekleri | Tek taraflı cilalı, çift taraflı cilalı |
Elektronikte Uygulamalar | Olağanüstü elektrik iletkenliği, entegre devreler ve transistörler için idealdir. |
Optoelektronikte uygulamalar | LED'ler ve lazer cihazları için uygun, ışık emisyonu ve emili için üstün özellikler. |
Sıcaklık Yönetimi | Zorlu uygulamalarda verimli ısı dağılımı için yüksek termal iletkenlik. |
Yarım iletken üretiminde kullanımlar | Yüksek saflık düşük kusur yoğunluğuna yol açar, cihaz performansını ve güvenilirliğini artırır. |
Mikroelektronik Uygulamalar | Kompakt cihazlara kolay bir şekilde entegre edilmek için özelleştirilebilir boyutlar. |
Havacılık ve Otomotiv için uygunluk | Termal ve mekanik streslere dayanabilir, zorlu ortamlar için uygundur. |
Tek kristal Alüminyum altyapısının uygulamalar
Yüksek saflıklı tek kristal alüminyum substratlarının (99.99%) uygulaması, özellikle yarı iletken üretimi ve fotonik cihazlar alanlarında önemlidir.Bu substratlar çeşitli boyutlarda mevcuttur., 5×5×0.5 mm, 10×10×1 mm ve 20×20×1 mm dahil olmak üzere, çok çeşitli tasarım gereksinimlerine hitap eder.LED'ler gibi yüksek performanslı cihazların üretimi için uygunluklarını artırmak, lazer diyotları ve yüksek hızlı transistörler.fotonik uygulamalarda verimli ışık emisyonunu ve emilimini kolaylaştıran üstün yüzey özellikleri sağlarEk olarak, yüksek saflık, elektronik bileşenlerin verimliliğini ve güvenilirliğini artırmak için gerekli olan kusur olasılığını azaltır.Termal ve mekanik streslere dayanabilme yeteneği, sert ortamlarda kullanımlarını daha da genişletirKısacası,Tek kristal alüminyum substratlar, en son elektronik ve optoelektronik cihazların üretilmesini sağlayarak çeşitli sektörlerde teknolojinin ilerlemesinde hayati önem taşımaktadır..
S&A
S:Al'in kristal yapısı nedir?
A:Oda sıcaklığında Alüminyumyüz merkezli kübik kristal yapısı, bir Ni atomu tabanlıFcc birim hücresi gösterilmiştir. E = 69 GPa, sY= 40 MPa, UTS = 200 MPa, ve kırık gerginliği 0.5.
