Si Wafer 8 inç Sıklık 675 μm 775 μmP N Tipi 111 Çift Taraflı Poliş / Tek Taraflı Poliş
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | ZMSH |
| Model numarası: | Sİ GOFRET |
Ödeme & teslimat koşulları:
| Teslim süresi: | 2-4hafta |
|---|---|
| Ödeme koşulları: | T/T |
|
Detay Bilgi |
|||
| Polonyalı: | Çift/Tek Taraflı Cila | Oryantasyon: | <111> |
|---|---|---|---|
| Kalınlığı: | 675 µm ila 775 µm | Rms: | <1nm |
| TTV: | <20um | Isı İleticiliği: | Yaklaşık 150 W/m·K |
| oksijen konsantrasyonu: | <10 ppm | ||
| Vurgulamak: | 8 inçlik Si wafer.,Çift taraflı cilalı Si wafer,Tek taraflı cilalı Si wafer |
||
Ürün Açıklaması
8 inç Si Wafer Si Substrate 111 P Tip N Mikro-elektromekanik sistemler (MEMS) veya Güç yarı iletken cihazlar veya Optik bileşenler ve sensörler için
Ürün Tanımı: (111) kristal yönelimi olan 8 inçlik silikon levha, yarı iletken üretiminde yaygın olarak kullanılan yüksek kaliteli, tek kristal bir malzemedir.(111) Kristal yönelimi, çeşitli yüksek performanslı uygulamalar için yararlı olan özel elektrik ve mekanik özellikler sağlar..
Temel özellikleri:
- Çapraz:8 inç (200 mm).
- Kristal yönelimi:(111), bazı yarı iletken işlemleri ve cihaz özellikleri için ideal olan benzersiz yüzey özellikleri sunar.
- Yüksek saflık:Tekdüzelik ve düşük kusur oranlarını sağlamak için yüksek saflık düzeyi ile üretilen, yarı iletken ve mikroelektronik uygulamalar için kritik.
- Yüzey kalitesi:Tipik olarak cihaz üretimi için sıkı yüzey gereksinimlerini karşılamak için cilalanmış veya temizlenmiştir.
Uygulamalar:
- Güç Yarım iletken cihazları:(111) yönelimi, yüksek kırılma voltajı ve olumlu termal özellikleri nedeniyle bazı güç cihazlarında tercih edilir.
- MEMS (Mikroelektro-mekanik sistemler):Genellikle iyi tanımlanmış kristal yapısı sayesinde sensörler, aktüatörler ve diğer mikro ölçekli cihazlar için kullanılır.
- Optoelektronik cihazlar:Yüksek kristal kalitesinin önemli olduğu ışık yayıcı cihazlarda ve fotodetektorlarda uygulamalar için uygundur.
- Güneş hücreleri:(111) yönlendirilmiş silikon, yüksek verimlilikte fotovoltaik hücrelerde de kullanılır ve daha iyi ışık emişliği ve taşıyıcı hareketliliğinden yararlanır.

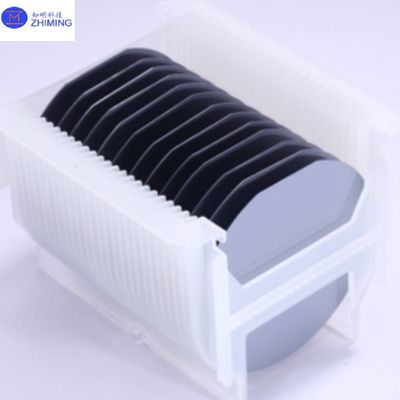

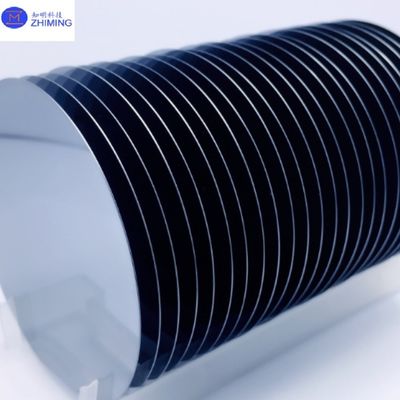

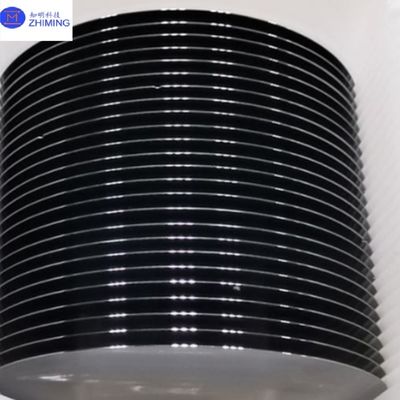

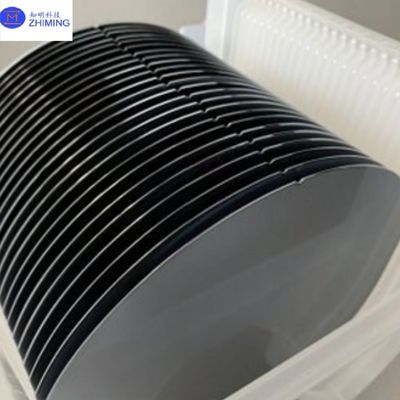

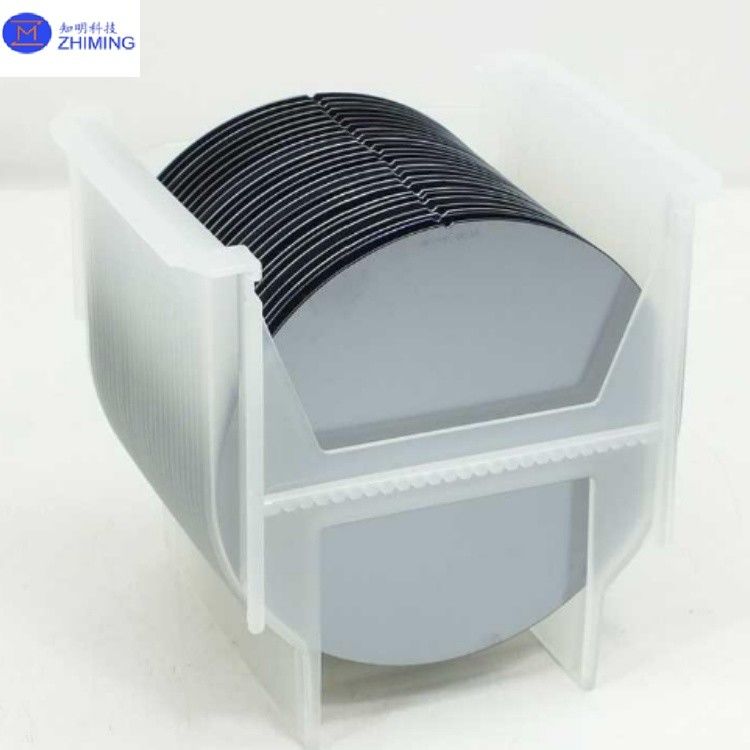

Si Wafer'ın uygulama resmi:
Özelleştirmeler:
- Kalınlık ve direnci:Bunlar, özel uygulama gereksinimlerini karşılamak için müşteri özelliklerine göre uyarlanabilir.
- Doping türü:Wafer'in elektrik özelliklerini ayarlamak için P tipi veya N tipi doping mevcuttur.
Bu silikon levha tipi, mekanik dayanıklılık, elektrik performansı ve işleme kolaylığı arasında bir denge sağlayarak çok çeşitli yarı iletken uygulamaları için çok önemlidir.
