Silikon levha Si levha 8 inç N tip P tip<111><100><110> SSP DSP Prime sınıfı Dummy sınıfı
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | ZMSH |
Ödeme & teslimat koşulları:
| Ödeme koşulları: | T/T |
|---|
|
Detay Bilgi |
|||
| Çapraz: | 200 mm±0,2 mm | büyüme yöntemi: | Czochralski (CZ) |
|---|---|---|---|
| yay: | ≤ 30μm | çözgü: | ≤ 30μm |
| Toplam Kalınlık Değişimi (TTV): | ≤5μm | Parçacıklar: | ≤50@≥0,16μm |
| oksijen konsantrasyonu: | ≤ 18 ppm | ||
| Vurgulamak: | P tipi silikon levha,N tipi silikon levha,8 inçlik Silikon plaka. |
||
Ürün Açıklaması

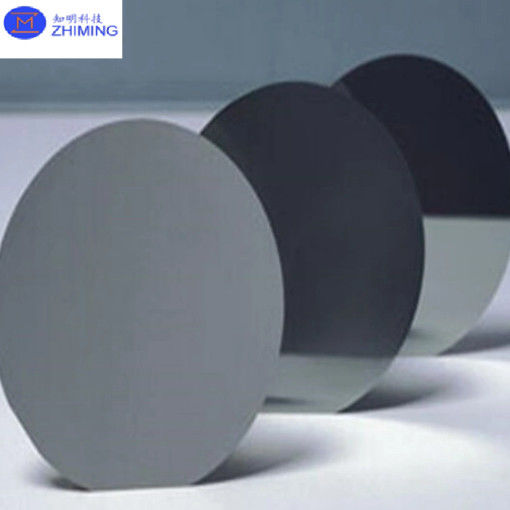

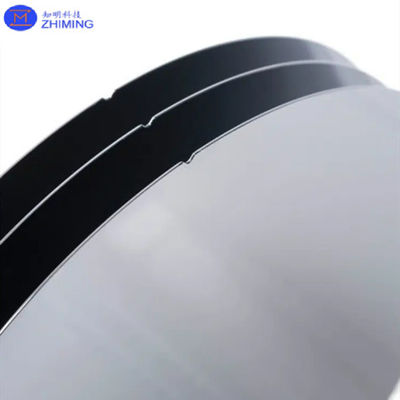

Silikon levha Si levha 8 inç N tip P tip<111><100><110> SSP DSP Prime sınıfı Dummy sınıfı
Ürün Özet: 8 Inç Prime Grade Silikon Wafer
Silikon levhalar, entegre devreler, mikroçipler ve çeşitli elektronik bileşenler için temel substrat olarak hizmet veren yarı iletken endüstrisinin omurgasıdır.8 inç (200 mm) Prime Grade Silikon WaferYüksek performanslı uygulamaların sıkı gereksinimlerini karşılamak için tasarlanmış bir premium üründür.Czochralski (CZ) kristal büyüme teknolojisi, üstün kalite ve tutarlılığı sağlar.<100>, tek taraflı cilalı (SSP) veya çift taraflı cilalı (DSP) yüzeyler veBor ile P tipi doping, bu levhalar en son teknolojilerde yarı iletken malzemeler olarak kullanılmak için idealdir.
1.Malzeme ve Üretim
1.1 Tek kristal silikon
8 inçlik levha ultra yüksek saflıklı tek kristal silikondan yapılmıştır.Kristal yapısında mükemmel bir eşitlik ve minimum ızgara kusurları sağlamakBu işlem, waferin yüksek hassasiyetli elektronik uygulamalarda güvenilirliğini garanti eder.
1.2 En kaliteli kalite
İlk sınıf silikon levhalar yarı iletken endüstrisinde en yüksek kalite standardını temsil eder.Bu levhalar kritik üretim süreçleri için uygunluğunu sağlamak için sıkı testlere ve sıkı kalite kontrolüne tabi tutulurÜst kaliteli levhaların özellikleri şunlardır:
- Çok az parçacık kirliliği.
- Olağanüstü bir yüzey düzlüğü ve minimum kabalık.
- Yüksek dirençli tekdüzelik ve kusur kontrolü.
2.Ana Özellikler
| Parametreler | Spesifikasyon |
|---|---|
| Çapraz | 8 inç (200 mm) |
| Malzeme | Tek kristal silikon |
| Kristal Büyüme Yöntemi | Czochralski (CZ) |
| Kristal Yönlendirme | <100> |
| Tip/Dopant | P-Tip / Bor |
| Yüzey Dönüşümü | Tek taraflı cilalı (SSP) veya çift taraflı cilalı (DSP) |
| Direnç | Uygulama ihtiyaçlarına göre özelleştirilebilir |
| Kalınlığı | Standart: 725 μm ± 25 μm |
| Düzlük (TTV) | ≤ 5 μm |
| Yay/Döşek | ≤ 30 μm |
| Yüzey Kabalığı (Ra) | SSP: < 0,5 nm; DSP: < 0,3 nm |
| Paketleme | Sınıf 100 temiz oda ambalajı, kaset başına 25 wafer |
3.Kristal yönelimi: <100>
<100> kristal yönelimi, izotropik kazım özellikleri ve tekdüze mekanik özellikleri nedeniyle yarı iletken endüstrisinde en yaygın kullanılan yönelimlerden biridir.Bu yönelim, waferin kimyasal kazım gibi işlemler sırasında tutarlı bir performans sağlamasını sağlar, iyon implantasyonu ve oksidasyon.
4.Bor Dopantlı P Tipi Silikon
P-tip işareti, waferin doped olduğunu gösterir.bor, çoğunluk yük taşıyıcıları olarak "delikler" yaratan bir Grup III elementi. Bu doping türü, diyotlar, bipolar bağlantı transistörleri (BJT) dahil olmak üzere birçok yarı iletken cihaz için tercih edilir.ve tamamlayıcı metal oksit-yarım iletken (CMOS) teknolojisi.
P-tip dopinginin en önemli faydaları şunlardır:
- Geniş bir sıcaklık aralığında istikrarlı elektrik performansı.
- Standart yarı iletken üretim süreçleriyle yüksek uyumluluk.
5.Yüzey işleme: SSP ve DSP
5.1 Tek taraflı cilalı (SSP)
- Sadece bir yüzeyin yüksek derecede pürüzsüzlük ve düzlük gerektirdiği uygulamalarda kullanılır.
- Poliş edilmemiş taraf, özel işleme veya yapıştırma ihtiyaçları için yararlı olan doğal bir dokuyu korur.
- Genellikle MEMS, sensörler ve test levhalarında kullanılır.
5.2 Çift taraflı cilalı (DSP)
- Waferin her iki tarafı da düşük kabalıkta (Ra < 0.3 nm) olağanüstü pürüzsüz bir yüzey elde etmek için cilalanır.
- Litografi ve ince film atılama gibi yüksek hassasiyetli işlemler için gereklidir.
- Üretim sırasında minimum stres ve deformasyon sağlar, bu da gelişmiş mikroelektronik için uygundur.
6.Termal ve Mekanik Özellikler
8 inçlik levha, yarı iletken üretiminde yaygın olarak rastlanan yüksek sıcaklıklı işlemler için kritik olan mükemmel termal ve mekanik özelliklere sahiptir:
- Yüksek termal kararlılık:Düşük termal genişleme katsayısı, kızartma veya hızlı termal işlemler sırasında boyutsal istikrar sağlar.
- Mekanik Dayanıklılık:CZ'de yetiştirilen yüksek kaliteli silikon, işleme ve üretim sırasında fiziksel strese dayanır.
7.Başvurular
8 inç Prime Grade Silikon Wafer çok yönlüdür ve yarı iletken ve elektronik endüstrilerinde çok çeşitli uygulamalara hizmet eder:
7.1 Yarım iletken cihazlar
- CMOS teknolojisi:İşlemciler ve bellek cihazları dahil olmak üzere en çok entegre devre için temel malzeme oluşturur.
- Güç cihazları:Istikrarlı elektrik özellikleri nedeniyle güç transistörleri, diyotlar ve IGBT'ler üretimi için idealdir.
7.2 MEMS (mikro-elektro-mekanik sistemler)
Kesin yüzey işleme ve kristal yönelimi bu wafer'i hızlandırıcılar, jiroskoplar ve basınç sensörleri gibi MEMS cihazları için mükemmel hale getiriyor.
7.3 Fotonik ve Optoelektronik
Wafer, optik sensörler, ışık yayıcı diyotlar (LED) ve fotovoltaik hücreler gibi fotonik uygulamalarda kullanılır.
7.4 Ar-Ge ve Prototipleme
Yüksek kaliteli yüzey ve elektrik özellikleri, araştırma kurumları ve prototip geliştirme için mükemmel bir seçim haline getirir.
8.Paketleme ve Kullanım
Wafer'ın saf kalitesini korumak için, sıkı temiz oda koşullarında paketlenir:
- Sınıf 100 Çevre:Paketleme sırasında minimum parçacık kirliliği sağlar.

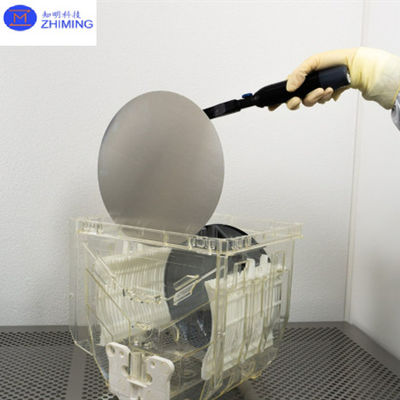

- Güvenli Paketleme:Waferler kasetlere yerleştirilir (kaset başına 25 wafer) ve nakliye sırasında oksidlenmeyi ve kirlenmeyi önlemek için nitrojenle temizlenmiş torbalarda mühürlenir.
9.8 inç Prime Grade Silikon Wafer'ın Avantajları
9.1 Olağanüstü Kalite
İlk sınıf sınıflandırması eşsiz düzlük, yüzey pürüzsüzlüğü ve minimum kusur yoğunluğu sağlar.
9.2 Endüstri standartlarıyla uyumluluk
Bu levhalar, küresel üretim süreçleriyle uyumluluklarını sağlayan SEMI M1 gibi uluslararası standartlara uygun.
9.3 Maliyet etkin üretim
8 inçlik boyut, uygun fiyat ve üretim hacmi arasında bir dengeyi bulur ve bu sayede birçok yıl boyunca endüstri standardı haline gelir.
9.4 Çeşitlilik
SSP ve DSP seçeneklerinin kullanılabilirliği, levhaların çok çeşitli uygulamalara uyarlanabilmesini sağlar.
10.Kişiselleştirme Seçenekleri
Müşterilerin özel ihtiyaçlarını karşılamak için, 8 inçlik Prime Grade Silikon Wafer aşağıdaki şekillerde özelleştirilebilir:
- Direnç aralığı:Farklı cihazların ve süreçlerin gereksinimlerine uygun olarak ayarlanabilir.
- Kalınlık Değişiklikleri:Bireysel uygulamalar için özel kalınlıklar üretilebilir.
- Oksit katmanı:Gerektiğinde termal veya kimyasal oksit katmanları eklenebilir.
11.Sonuçlar
8 inçlik Prime Grade Silikon Wafer, eşsiz kalite, performans ve çok yönlülük sağlayan silikon wafer teknolojisinin zirvesini temsil ediyor.Gelişmiş özellikleri ve sağlam üretim süreçleri, modern yarı iletken cihazların üretiminde vazgeçilmez hale getiriyorİster yeni nesil işlemciler, ister MEMS cihazları, ister son teknoloji fotonikleri tasarlıyorsanız, bu levha başarının güvenliği ve hassasiyetini sağlar.
Hem SSP hem de DSP seçenekleri sunarak, hem de direnç ve kalınlığı özelleştirme esnekliği ile, bu levhalar yarı iletken endüstrisinin değişen taleplerini karşılamaya hazırdır.Yüksek teknoloji üretiminde ve araştırmasında yaygın uygulamalar, küresel elektronik tedarik zincirinin kritik bir bileşeni olarak konumlarını pekiştiriyor.
