8 inç Si Wafer CZ 200mm Prime Grade Silikon Wafer <111>, SSP,DSP P Tipi,B Yarım iletken malzemesi için dopant
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | ZMSH |
|
Detay Bilgi |
|||
| Malzeme: | Tek Kristal Silikon Gofret | büyüme yöntemi: | MCZ |
|---|---|---|---|
| Oryantasyon: | <100> | çözgü: | 30 mikron |
| YAY:: | 30 mikron | Tip/ Katkı Maddesi: N/ Fosfor: | N/Fosfor |
| GBIR/ TTV: | 5 mikron | Çentik: | - Evet. |
| Vurgulamak: | 200 mm Prime Grade Silikon Wafer,CZ Prime Grade Silikon Wafer,8 inç Prime Grade Silikon Wafer |
||
Ürün Açıklaması
8 inçlik si wafer CZ 200mm Prime Grade Silikon Wafer <100>, SSP,DSP P tipi,B dopant,yarım iletken malzemesi için
Ürün Tanıtımı: 8 inçlik (200 mm) Prime Grade Silikon Wafer
Silikon levhaları, modern inovasyonu yönlendiren en son teknolojilerin oluşturulmasını kolaylaştıran yarı iletken endüstrisinin temel taşıdır.8 inç (200 mm) Prime Grade Silikon WaferÖzellikle yarı iletken üretimi ve ilgili uygulamalar için tasarlanmış, üstün malzeme özellikleri, hassas boyutları,ve kusursuz yüzey kalitesi, bu levhalar mikroçip üretimi, MEMS imalatı ve fotovoltaik sistemler gibi endüstrilerin zorlu ihtiyaçlarını karşılar.
ÜretilenCzochralski (CZ) işlemi, bu wafer bir<100> kristal yönelimi,Bor ile P tipi doping, ve tek taraflı cilalı (SSP) veya çift taraflı cilalı (DSP) yüzeyler için seçenekler.ve minimum parçacık kirliliği onu önde gelen yarı iletken fabrikaları için güvenilir bir seçim haline getiriyor, Ar-Ge kurumları ve eğitim tesisleri küresel olarak.
1.Ana Özellikler
| Spesifikasyon | Değer |
|---|---|
| Çapraz | 200 mm ± 0,2 mm |
| Büyüme Yöntemi | Czochralski (CZ) |
| BÖK | ≤ 30 μm |
| WARP | ≤ 30 μm |
| Toplam Kalınlık Değişimi (TTV) | ≤5 μm |
| Parçacıklar | ≤ 50 (≥ 0,16 μm) |
| Oksijen konsantrasyonu | ≤18 ppm |
| Karbon Konsantrasyonu | ≤1 ppm |
| Yüzey Kabalığı (Ra) | ≤5 Å |
Bu özellikler, waferlerin ileri üretim süreçleri için gerekli olan olağanüstü boyut hassasiyeti, yapısal bütünlüğü ve kimyasal saflığını göstermektedir.
2.Temel özellikleri
2.1 Yüksek Kalite
Silikon plakalarımızyepyeni, bakire monokristalin silikonBu, yarı iletken üretiminin tüm aşamalarında optimum performansı garanti eder.
2.2 Epi-Hazır Yüzey
Her bir levha yüksek kaliteli epi-hazır bir yüzey elde etmek için cilalanır, bu da epitaksiyel çökme ve diğer kritik işlemler için uygun hale getirir.Ultra pürüzsüz yüzey kusurları en aza indirir ve aşağı akım süreçlerinin verimini artırır.
2.3 Endüstri Standartlarını aştı
8 inçlik silikon levhalarımız karşılaşıyor ve çoğu zaman aşıyorSEMI M1-0302 standartlarıBu, küresel yarı iletken üretim ekipmanları ve teknikleriyle uyumluluğu sağlar.
2.4 Kapsamlı kalite kontrolü
Her levha, TTV, BOW, WARP, parçacık yoğunluğu ve direnç eşitliği gibi parametreler için titiz bir denetim ve testten geçer.Bu titiz kalite güvence süreci, her uygulama için kusursuz ve güvenilir vafeleri sağlar.
2.5 Güvenli ambalaj

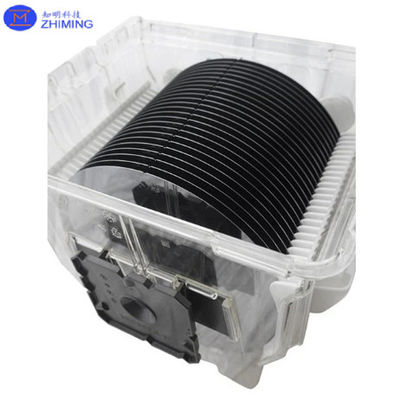

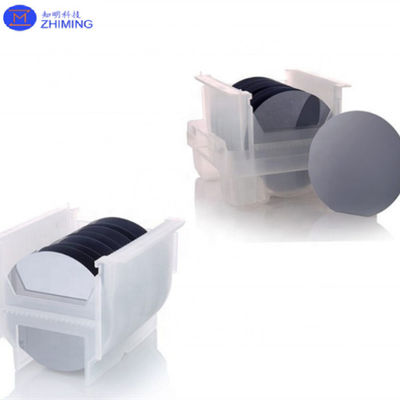

Kirlenme ve fiziksel hasarın önlenmesi için, vafelerultra temiz PP kasetler, mühürlenmişantistatik çift çantalaraltındasınıf 100 temiz oda koşullarıBu da waferlerin tam bir durumda, hemen kullanıma hazır olmasını sağlar.
2.6 Maliyet etkin çözümler
Waferlerimiz rekabetçi fiyatlara sahiptir ve toplu siparişler için miktar indirimleri mevcuttur.
2.7 Uyum Sertifikası (COC)
Her sevkiyat, waferlerin özelliklerini ve endüstri standartlarına uygunluğunu doğrulayan bir Uygunluk Sertifikası içerir.Bu belgelendirme, müşterilere ürünün kalitesi ve gerçekliği konusunda iç huzuru sağlar.
3.Başvurular
8 inç Prime Grade Silikon Wafer'ın çok yönlülüğü ve yüksek performansı, geniş bir uygulama yelpazesi için uygun hale getirir:
3.1 Yarım iletken üretimi
-
Mikroçip Üretimi ve IC Üretimi:
Wafer'lerin <111> kristal yönelimi ve yüksek saflığı, bilgisayar ve telekomünikasyon alanındaki gelişmeleri destekleyen entegre devreler, işlemciler ve bellek yongaları üretimi için idealdir. -
Güç Yarım iletken cihazları:
Istikrarlı elektrik özellikleri ve minimum kusurları, yalıtımlı kapı bipolar transistörleri (IGBT) ve metal oksit-yarı iletken alan etkisi transistörleri (MOSFET) oluşturmak için güvenilir bir seçim haline getirir.
3.2 MEMS ve Sensörler
Bu levhaların olağanüstü düzlüğü ve hassas boyutları, hızlandırıcılar, jiroskoplar ve basınç sensörleri de dahil olmak üzere MEMS cihazlarının üretimi için kritik öneme sahiptir.
3.3 Fotonik ve Optoelektronik
- LED Işıklandırma ve Lazer Diyotları:
Waferlerin minimum yüzey kabalığı ve düşük kirlilik seviyeleri verimli ışık emisyonu ve güvenilir cihaz performansı için çok önemlidir. - Optik ekipman bileşenleri:
Optik sistemlerde yüksek hassasiyetli lensler ve aynalar üretmek için bir substrat olarak hizmet ederler.
3.4 Güneş Fotovoltaik Uygulamalar
Üstün kristal kaliteleri ve tutarlı elektrik özellikleri ile, bu levhalar yüksek verimli fotovoltaik hücreler üretmek için kullanılır.
3.5 Araştırma ve Geliştirme
Özelleştirilebilir özellikleri ve daha küçük miktarlarda mevcut olmaları, onları üniversitelerde, pilot hatlarda ve yenilikçi laboratuvarlarda Ar-Ge projeleri için tercih edilen bir seçim haline getirir.
4.8 inç Prime Grade Silikon Wafer'ın Avantajları
4.1 Olağanüstü saflık ve düzlük
Waferler, cihazın performansını ve güvenilirliğini artırmayı sağlayan ultra düşük oksijen (≤18 ppma) ve karbon (≤1 ppma) kirliliği seviyelerine sahiptir.ve WARP, kritik fotolitografi ve ince film çökme işlemlerini desteklemek için sıkı toleranslar içinde tutulur.
4.2 Yüzey Kalitesinin Geliştirilmesi
Yüzey kabalığı (Ra ≤ 5 Å), yüksek hacimli imalatta verimliliği arttırmak ve üretim maliyetlerini azaltmak için sorunsuz epitaksyal büyümeyi sağlayacak şekilde optimize edilir.
4.3 Küresel Güven ve Uyumluluk
Bu levhalar yaygın olarak kullanılır.Yarım iletken fabrikaları, Ar-Ge merkezleri ve akademik kurumlarDünya çapında, standart işleme ekipmanları ve uluslararası kalite referanslarıyla uyumlulukları sayesinde.
4.4 Çok yönlü özelleştirme
Direnci ayarlamalarından oksit tabakasının çökmesine kadar, bu levhalar, geniş bir uygulama yelpazesine uygunluğu sağlayan özel müşteri gereksinimlerini karşılamak için uyarlanabilir.
5.Üretim süreci
BuCzochralski (CZ) işlemiBu gelişmiş teknik, en az kusurlu bir tek kristal ızgara yapısı oluşturulmasını sağlar.Wafers dilimlenmiş., cilalanmış ve sıkı kalite kontrol protokollerine tabi tutulmuştur. Son ürün, çeşitli uygulamalarda olağanüstü performans sağlayan hassas mühendisliğin özeti.
6.Çevreye Bağlılık
Üretim süreçlerimiz çevresel etkilerin en aza indirgenmesi için tasarlanmıştır.RoHSBu taahhüt, ürünlerimizin hem performans hem de sürdürülebilirlik hedeflerini karşılamasını sağlar.
7.Sonuçlar
Bu8 inç (200 mm) Prime Grade Silikon WaferMalzeme bilimi ve yarı iletken üretiminde mükemmellik örneği.ve olağanüstü yüzey özellikleri ileri teknoloji gelişimi için hayati bir bileşen haline getirir.
Çok yönlülüğü, güvenilirliği ve endüstri standartlarına bağlılığı ile bu levha, yarı iletken üretiminden Ar-Ge prototiplemesine kadar değişen uygulamalar için güvenilir bir seçimdir.Son nesil yongalar üretip üretmediğinizi, MEMS cihazları oluşturmak veya fotonik alanında yeni ufukları keşfetmek, bu levhalar başarı için temel oluşturur.
8 inçlik silikon levhalarımızı seçerek, teknik üstünlüğü, küresel güven,ve rekabetçi fiyatlandırma, yarı iletken endüstrisinde gerçekten yenilmez bir kombinasyon.
