Lityum Tantalat LiTaO3 Kristal levha Yüksek frekanslı SAW Filtreler Yüksek pizoelektrik katsayısı
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | ZMSH |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Ödeme koşulları: | T/T |
|
Detay Bilgi |
|||
| Malzeme: | Litao3 gofretler | kesme açısı: | X/Y/Z vb. |
|---|---|---|---|
| Çap/boyut: | 2 ′′/3 ′′/4 ′′ / 6 ′′/8 ′′LT levha | Tol ((±): | <0,20 mm |
| TTV: | <3 um | çözgü: | <40 um |
| Vurgulamak: | Yüksek Piezoelektrik katsayısı LiTaO3 Kristal levha,SAW Filtreleri LiTaO3 Kristal levha |
||
Ürün Açıklaması
Lityum Tantalat (LiTaO3) Kristal levha Yüksek frekanslı SAW Filtreler Yüksek pizoelektrik katsayısı
Tanıtım
Lityum Tantalat (LiTaO3), olağanüstü elektro-optik özellikleri nedeniyle önemli bir ilgi çeken bir ferroelektrik kristaldir.optik dalga kılavuzları dahil, akustik cihazlar, frekans filtreleri ve hatta tıbbi ultrasonik görüntüleme.
Kristal Yapısı ve Özellikleri- Hayır.
- Hayır.
Lityum Tantalat (LiTaO3), bariyum titanatı (BaTiO3) ve stronsyum titanatı (SrTiO3) gibi diğer ferroelektrik kristallere benzer bir perovskit yapısında kristalleşir.Görülebilir veya orta kızılötesi spektrum boyunca optik şeffaflığı gösterir ve optik çifte kırılmaya sahiptirYüksek bir Curie sıcaklığı olan 610°C ve büyük bir elektro-optik katsayısı olan 30 pm/V ile LiTaO3, çeşitli elektro-optik uygulamalar için çekici bir malzemedir.Önemli piyoelektrik katsayıları, elektrik sinyalleri ve mekanik titreşimler arasında iki yönlü dönüşümü sağlar..
Kristal substratlar ve vafralar- Hayır.- Hayır.

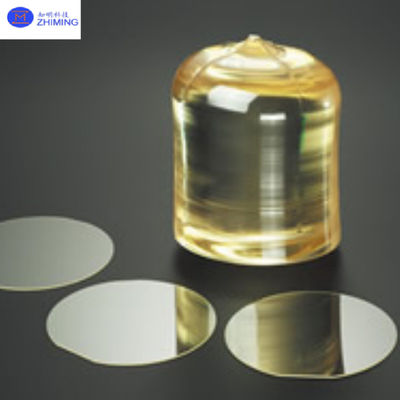

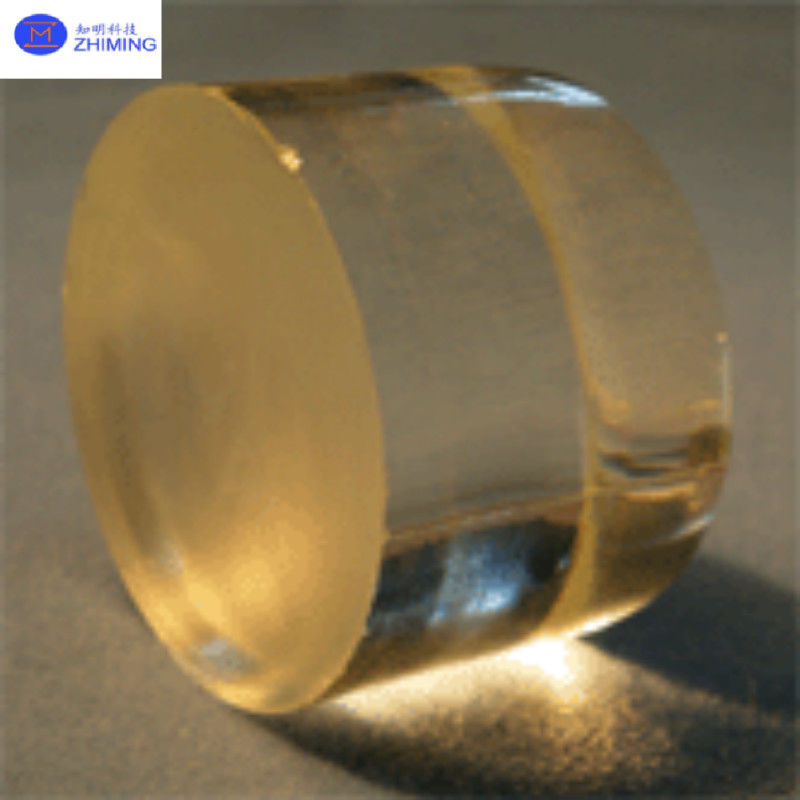

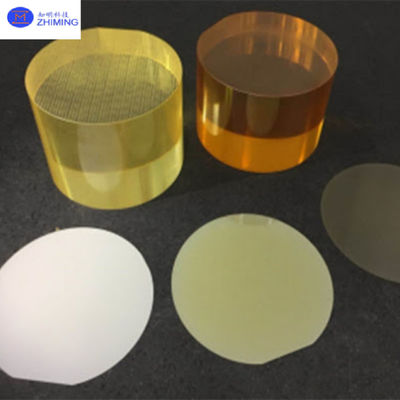

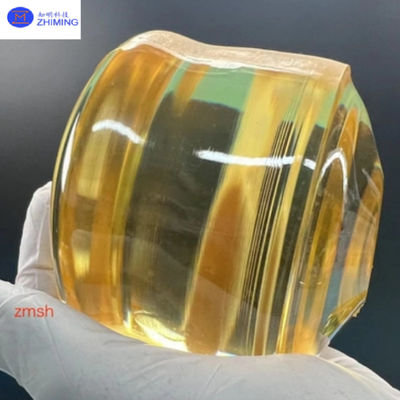

Lityum Tantalat (LiTaO3) kristal substratları ve waferler tipik olarak Czochralski yöntemi ile üretilir.Bu, malzemeyi bir kaynarda eritecek ve erimişten yavaşça tek bir kristal çekecek.Bu kristaller, dilimleme, öğütme ve cilalama gibi teknikler kullanılarak alt katmanlara veya waferlere dönüştürülebilir.
Lityum Tantalat substratları, yüzey akustik dalga (SAW) filtreleri ve rezonatörler gibi cihazlar için temel olarak yaygın olarak kullanılır.Waferler modülatörler ve anahtarlar gibi dalga kılavuzu cihazlarda kullanılırken.
Özellikleri
| Malzeme | LiTaO3 levhaları | |
|---|---|---|
| Curie Temp | 603±2°C | |
| Kesme açısı | X/Y/Z vb. | |
| Diametre/büyüklük | 2 ′′/3 ′′/4 ′′ / 6 ′′/8 ′′LT levha | |
| Tol ((±) | <0,20 mm | |
| Kalınlığı | 0.18 ~ 0.5 mm veya daha fazla | |
| Birincil daire | 16mm/22mm /32mm | |
| TTV | 3 μm | |
| Warp. | <40μm | |
| Yüzey Tipi | Tek taraflı cilalı / Çift taraflı cilalı | |
| cilalanmış taraf Ra | <0,5nm | |
| Arka taraf kriterleri | Genel 0.2-0.5μm veya özel olarak | |
| Kenar Kriterleri | R=0.2mm veya Bullnose | |
| Optik doping | Zn/MgO vb. | |
| Wafer yüzey kriterleri | Kirlenme, | Hiçbiri |
| Parçacıklar ¢>0.3 μm | <= 30 | |
| Çizik, Parçalanma | Hiçbiri | |
| Kusurlu | Kenar çatlakları, çizikler, testere izleri, lekeler yok | |
| Paketleme | Qty/Wafer kutusu | Kutu başına 25 adet. |
Başvurular- Hayır.- Hayır.
Lityum Tantalat (LiTaO3) kristal substratları ve waferleri çeşitli alanlarda yaygın olarak kullanılmaktadır.Yüzey Akustik Dalga (SAW) filtreleri ve rezonatörleri gibiBu cihazlar telekomünikasyonlarda, radar sistemlerinde ve diğer kablosuz iletişim teknolojilerinde yaygın olarak kullanılmaktadır.Başka bir kritik uygulama elektro-optik cihazlarda yatıyor., modülatörler ve anahtarlar gibi. LiTaO3, ışık sinyallerinin düşük voltaj modülasyonunu sağlayan büyük elektro-optik katsayısı nedeniyle bu uygulamalar için çok değerlidir.Bu tür cihazlar telekomünikasyonda kullanılıyor, optik algılama ve yüksek hızlı iletişim sistemleri.
LiTaO3 ayrıca tıbbi ultrasonik görüntülemede de kullanılır. Yüksek piezoelektrik katsayısı, elektrik sinyallerinin mekanik titreşimlere verimli dönüştürülmesini sağlar.Daha sonra iç organların görüntülerini oluşturmak için kullanılırlar..
S&A- Hayır.- Hayır.
S1: Kuvars'a kıyasla LiTaO3'ün avantajları nelerdir?
A1: LiTaO3, yüksek pizoelektrik katsayıları ve yüksek frekanslı ve yüksek hassasiyetli uygulamalar için idealdir.
S2: LiTaO3, yüksek sıcaklık ortamlarında nasıl çalışır?
A2: 665 °C'lik bir Curie sıcaklığı ile yüksek ısı altında istikrarlı piezoelektrik özelliklerini korur.
S3: Kristal kesimi nasıl seçilir (örneğin, 36° YX kesimi)?
A3: Hedef frekansına ve cihaz türüne bağlıdır. Örneğin, yüksek frekanslı SAW filtrelerinde 36° YX kesimi kullanılır.
