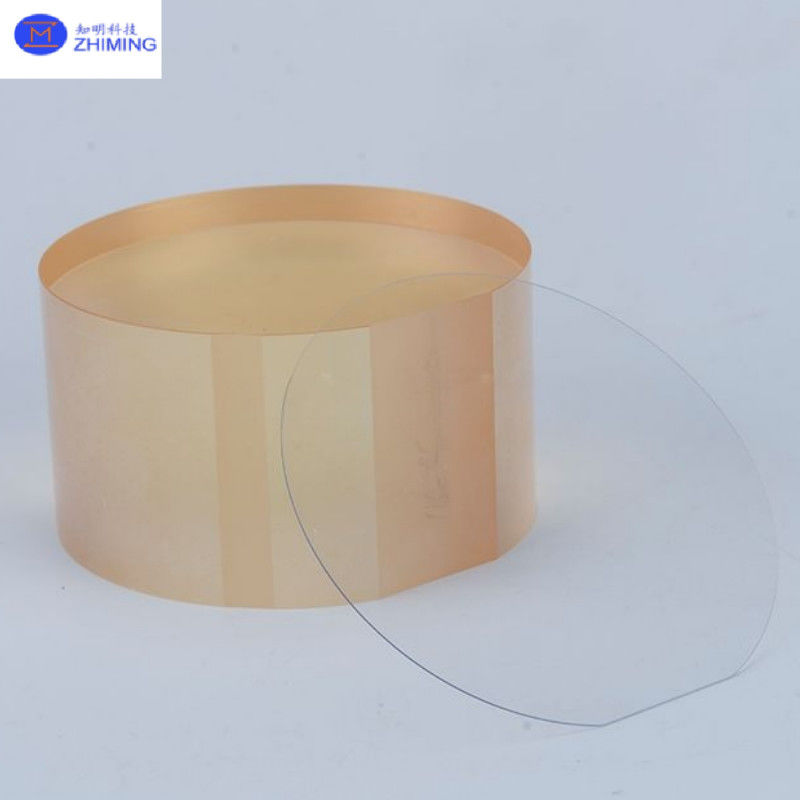

LiTaO3 Wafer Lityum Tantalat Elektroptik Doğrusal Olmayan Optik Piezoelektrik Özelleştirme
Ürün ayrıntıları:
Menşe yeri: | Çin |
Marka adı: | ZMSH |
Model numarası: | LiTaO3 |
Ödeme & teslimat koşulları:
Min sipariş miktarı: | 2 |
---|---|
Ambalaj bilgileri: | Kartonları Özelleştir |
Teslim süresi: | 2-4 Hafta |
Ödeme koşulları: | T/T |
Yetenek temini: | duruma göre |
Detay Bilgi |
|||
Kristal Sistem: | üçgen | Çapraz: | Ø76.2 mm, Ø100 mm, diğerleri |
---|---|---|---|
Oryantasyon: | 127.86 ° Y, 64 ° Y, X, Y, Z veya özel | Curie Sıcaklığı: | 605 |
Sertlik (Mohs): | 5.5-6 | Renk: | Renksiz veya soluk sarı-yeşil |
Vurgulamak: | Elektro Optik LiTaO3 Wafer,Piezoelektrik LiTaO3 Wafer,Doğrusal olmayan optik LiTaO3 wafer |
Ürün Açıklaması
LiTaO3 Yonga Levha Lityum Tantalat Elektro-Optik Doğrusal Olmayan Optik Piezoelektrik Özelleştirme
LiTaO3 Yonga Levhasının Tanıtımı
Lityum tantalat, ilmenit tipi yapısıyla karakterize edilen, renksiz veya soluk sarı bir görünüme sahip mükemmel bir çok işlevli kristal malzemedir. Bol hammadde bulunabilirliği, olağanüstü termal ve kimyasal kararlılığı ve işlenebilirliği ile tanınan lityum tantalat, yüksek kaliteli, büyük boyutlu tek kristallerin yetiştirilmesini sağlar. Parlatıldığında, bu kristaller, rezonatörler, yüzey akustik dalga (SAW) filtreleri ve dönüştürücüler gibi elektronik iletişim bileşenlerinin imalatında üstün performans sergiler. Vazgeçilmez bir fonksiyonel malzeme olarak lityum tantalat, mobil iletişim, uydu sistemleri ve havacılık uygulamaları dahil olmak üzere gelişmiş iletişim teknolojilerinde kritik bir rol oynar.
Teknik ÖzelliklerLiTaO3 Yonga Levhasının
(1) Elektro-Optik Özellikler: Lityum tantalat, optik iletişim ve hesaplama uygulamaları için temel oluşturan dikkate değer elektro-optik özellikler sergiler. Merkez simetrik olmayan bir kristal olarak lityum tantalat, güçlü bir doğrusal elektro-optik (Pockels) etkisi gösterir. Uygulanan elektrik alanları altında, kırılma indeksi modülasyona uğrar ve elektrik sinyallerinin optik sinyal modülasyonuna verimli bir şekilde dönüştürülmesini sağlar.
(2) Foto-kırılma Etkisi: Lityum tantalat, zayıf ışığa bile yüksek oranda duyarlıdır ve bu da önemli foto-kırılma etkilerini tetikler. Işıklandırma üzerine, malzemedeki elektronlar değerlik bandından iletim bandına uyarılır ve geride eşdeğer sayıda delik bırakır. Serbest yükler elektrik alanları altında göç eder, iç elektrik alanını değiştiren ve kırılma indeksi değişikliklerine neden olan uzaysal yük dağılımları oluşturur. Özellikle, bu foto-kırılma etkisi tipik olarak tersine çevrilebilir; ışıklandırma durduğunda, kırılma indeksi kısmen veya tamamen orijinal durumuna geri döner.
(3) Piezoelektrik Etki: Trigonal kristal sistemine ait olan lityum tantalat, hizasız pozitif ve negatif yük merkezlerine sahip merkez simetrik olmayan bir yapıya sahiptir. Mekanik gerilime maruz kaldığında, bu yük merkezleri arasındaki yer değiştirme, bir piezoelektrik tepki olarak ortaya çıkan yüzey yükleri üretir.
LiTaO3 Yonga Levhasının Prensibi
5G iletişim, yapay zeka ve IoT teknolojilerinin hızlı ilerlemesiyle birlikte, elektronik cihazlar giderek minyatürleşme, yüksek frekanslı çalışma ve entegrasyon eğilimindedir. Lityum tantalat ince filmleri, olağanüstü elektro-optik dönüşüm özellikleri, termal özellikleri, termal iletkenliği ve silikon uyumluluğu ile tanınır ve bu da onları Moore Yasası sonrası dönemde yeni nesil cihaz geliştirme için temel bir malzeme haline getirir.
Kimyasal Buhar Biriktirme (CVD):
Kimyasal buhar biriktirme (CVD), buhar fazı epitaksiyel büyüme için organometalik termal ayrışmayı kullanan gelişmiş bir teknolojidir. Reaktan gazları bir reaksiyon odasına verilir, kontrollü koşullar altında aktive edilir ve daha sonra ince filmler sentezlemek için substrat yüzeyi ile reaksiyona girer. Bu yöntem, biriktirilen malzemenin kimyasal bileşimi üzerinde hassas kontrol sağlar ve düşük gerilim, yüksek kaliteli film oluşumu, yüksek saflık, yüksek verim ve mükemmel homojenlik gibi avantajlar sunar.
Lityum Tantalat (LiTaO₃) Malzeme Özellikleri
I. Temel Özellikler
Özellik | Değer | Birim/Not |
---|---|---|
Kristal Sistemi | Trigonal | |
Kafes Sabitleri | a = 5.154 Å, c = 13.783 Å | |
Yoğunluk | 7.45 | g/cm³ |
Erime Noktası | 1650 | °C |
Curie Sıcaklığı | 605 | °C |
Sertlik (Mohs) | 5.5–6 | |
Dielektrik Sabiti | ε₁₁/ε₀ = 39–43; ε₃₃/ε₀ = 42–43 | |
Direnç | 10¹⁵ | Ω·m (birim düzeltmesi varsayılarak) |
Termal Genleşme Katsayısı | α₁=α₂=1.61×10⁻⁶; α₃=4.1×10⁻⁶ | /°C (25°C'de) |
Renk | Renksiz veya soluk sarı-yeşil | |
İletim Aralığı | 400–5000 | nm |
Kırılma İndisi | n₀ = 2.176, n₁ = 2.180 | @ 633 nm |

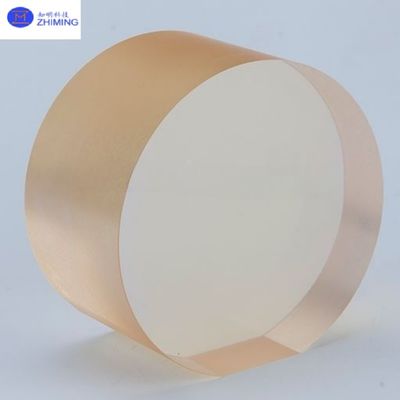

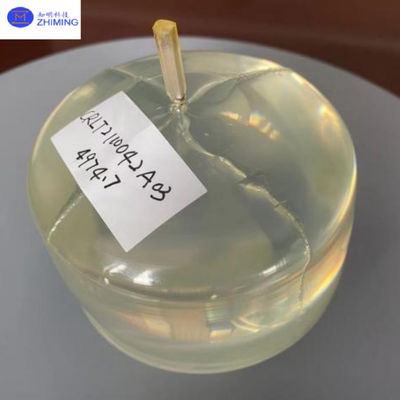

II. Kütle Kristal Özellikleri
Parametre | Değer |
---|---|
Çap | Ø76.2 mm, Ø100 mm, diğerleri |
Uzunluk | ≤150 mm, ≤100 mm |
Yönlendirme | 127.86°Y, 64°Y, X, Y, Z veya özel |
III. Yonga Levha Özellikleri
Parametre | Değer | Birim/Not |
---|---|---|
Çap | Ø76.2 mm, Ø100 mm | |
Kalınlık | ≥0.25 mm | |
Yönlendirme | 127.86°Y, 64°Y, X, Y, Z veya özel | |
Referans Düzlemi | X, Y, Z veya özel | |
Referans Düzlemi Genişliği | 22 ± 2 | mm |
Yüzey Pürüzlülüğü (Ra/Rz) | 10/5 | µm |
Toplam Kalınlık Değişimi (TTV) | <10 | µm |
LiTaO₃ Yonga Levhasının Uygulaması
Piezoelektrik Rezonatörler ve Filtreler: Güçlü piezoelektrik etkisinden yararlanan LiTaO₃, cep telefonlarında, uydu iletişiminde ve radar sistemlerinde sinyal işleme için yüksek frekanslı yüzey akustik dalga (SAW) filtrelerinde ve toplu akustik dalga (BAW) rezonatörlerinde kullanılır.
Ultrasonik Dönüştürücüler ve Piezoelektrik Görüntüleme: Yüksek elektromekanik kuplaj katsayısı, LiTaO₃'ü tıbbi ultrason görüntüleme ve endüstriyel tahribatsız test dönüştürücüleri için ideal hale getirir.
LiTaO₃ Yonga Levhasının Soru-Cevap
S: LiTaO₃ nedir?
C: LiTaO₃ (Lityum Tantalat), mükemmel elektro-optik, piezoelektrik ve doğrusal olmayan optik özelliklere sahip tek kristal bir malzemedir. Optik iletişim, lazerler, akustik ve kızılötesi algılamada yaygın olarak kullanılır.
S: LiTaO₃ ile LiNbO₃ arasındaki fark nedir?
C: LiTaO₃, daha yüksek bir lazer hasar eşiğine ve daha iyi termal kararlılığa sahiptir, bu da onu yüksek güçlü lazerler ve frekans dönüşümü için daha uygun hale getirir. Öte yandan, LiNbO₃ daha yüksek bir elektro-optik katsayısına sahiptir ve optik iletişimde yaygın olarak kullanılır.
S: LiTaO₃'ün tipik kristal yönelimleri nelerdir?
C: Yaygın yönelimler arasında Z-kesimi (elektro-optik modülatörler ve SAW cihazları için) ve X-kesimi/Y-kesimi (belirli akustik dalga uygulamaları için) bulunur.
S: LiTaO₃ ürünleri özelleştirilebilir mi?
C: Evet, çeşitli uygulama gereksinimlerini karşılamak için boyut, yönlendirme, kalınlık, yüzey kalitesi ve doping konsantrasyonu için özelleştirme mevcuttur.
