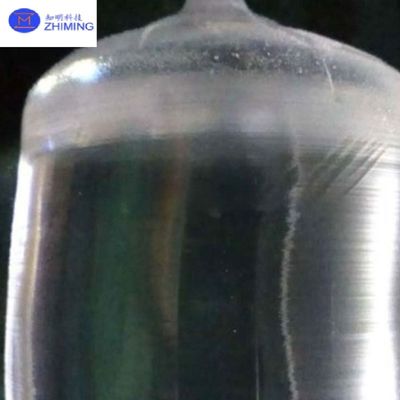

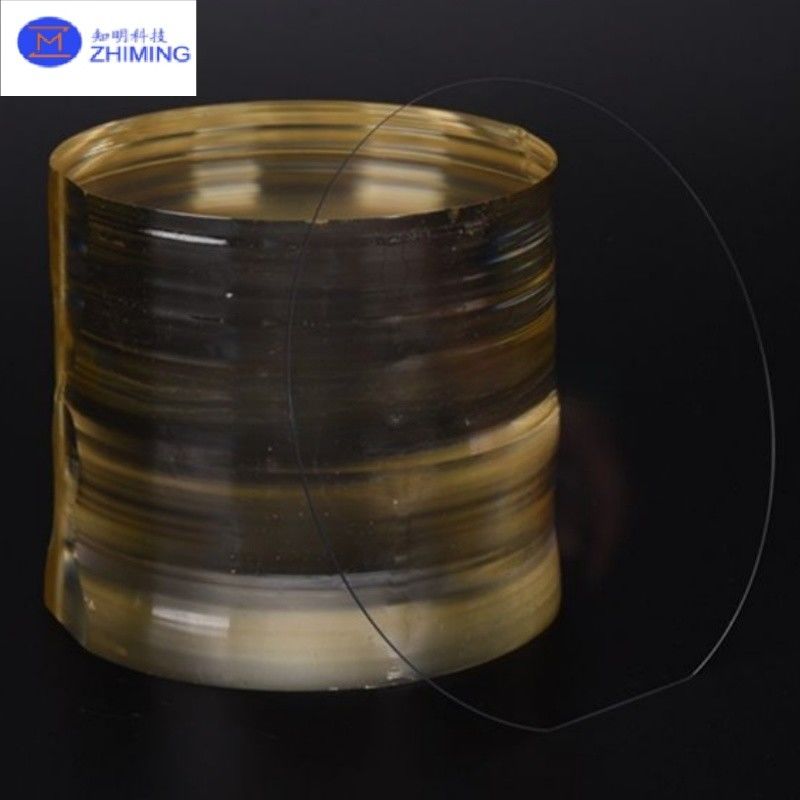

Lityum Niobat LiNbO3 Kristal Ingot Yüksek Frekanslı SAW
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | ZMSH |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 |
|---|---|
| Teslim süresi: | 8 hafta |
| Ödeme koşulları: | T/T |
|
Detay Bilgi |
|||
| Malzeme: | Optik sınıf linbo3 wafes | Curie Sıcaklığı: | 1142 ± 2.0 ℃ |
|---|---|---|---|
| kesme açısı: | X/Y/Z vb. | Çap/boyut: | 2 "/3"/4 "/6"/8 " |
| TTV: | <3 um | Paketleme: | Kutu başına 25 adet |
| Vurgulamak: | Yüksek frekanslı LiNbO3 Kristal Ingot,SAW LiNbO3 Kristal Ingot,Yüksek Frekanslı SAW LiNbO3 Kristal Ingot |
||
Ürün Açıklaması
Lityum Niobat (LiNbO3) Kristal EO/PO Bileşenleri Telekom Savunma Yüksek Frekanslı SAW
Tanıtım
Lityum niobat (LN), mükemmel elektro-optik, doğrusal olmayan ve piezoelektrik özelliklere sahip bir ferroelektrik malzemedir.
Lityum niobat kristalleri optik dalga kılavuzları, cep telefonları, piezoelektrik sensörler, optik modülatörler ve diğer çeşitli doğrusal ve doğrusal olmayan optik uygulamalar için gerekli malzemelerdir.
Lityum niobatin (LN) ana uygulaması, telekomünikasyon ekipmanları için yüzey akustik dalga (SAW) cihazlarıdır.
Ses ve veri iletişiminde, SAW filtreleri ve SAW dupleksörleri gibi SAW cihazları, gürültü ve müdahaleyi önlemek için iletişim ekipmanlarına filtreler olarak monte edilir.Lityum niobat (LN) kristalleri optik uygulamalarda da kullanılır.
Lityum niobat (LiNbO3), çeşitli uygulamalar için uygun bir ferroelektrik malzemedir.ve piezoelektrik özellikleriLN'nin büyük elektro-optik katsayıları kullanan uygulamalar arasında kızılötesi optik modülasyon ve Q-switching bulunmaktadır.
LiNbO3'ün büyük doğrusal olmayan d katsayısını kullanan uygulamalar, ayarlanabilir kızılötesi dalga boyları üretmek için optik parametrik salınım, farklılık frekans karışımı,ve ikinci harmonik jenerasyon.
Piezoelektrik özelliklerini kullanan uygulamalar arasında ultrasonik dönüştürücüler ve SAW cihazları vardır.
Özellikleri
| Malzeme | Optik derecesiLiNbO3 vafeleri | |
| Curie Temp | 1142±2,0°C | |
| Kesme açısı | X/Y/Z vb. | |
| Diametre/büyüklük | 2"/3"/4"/6"/8" | |
| Tol ((±) | <0,20 mm | |
| Kalınlığı | 0.1 ~ 0.5 mm veya daha fazla | |
| Birincil daire | 16mm/22mm /32mm | |
| TTV | 3 μm | |
| Yere kapanın. | -30 | |
| Warp. | <40μm | |
| Düz yönelim | Hepsi mevcut. | |
| Yüzey Tipi | Tek taraflı cilalı / Çift taraflı cilalı | |
| cilalanmış taraf Ra | <0,5nm | |
| S/D | 20/10 | |
| Kenar Kriterleri | R=0.2mm veya Bullnose | |
| Optik doping | Optik kalite LN< levhalar için Fe/Zn/MgO vb. | |
| Wafer yüzey kriterleri | Yıkım endeksi | No=2.2878/Ne=2.2033 @632nm dalga boyu |
| Kirlenme, | Hiçbiri | |
| Parçacıklar ¢>0.3 μm | <= 30 | |
| Çizik, Parçalanma | Hiçbiri | |
| Kusurlu | Kenar çatlakları, çizikler, testere izleri, lekeler yok | |
| Paketleme | Qty/Wafer kutusu | Kutu başına 25 adet. |
Mülkiyet.
- Hayır.Isı Özellikleri
Termal açıdan, lityum niobat (LiNbO3) kristalleri mükemmel bir istikrar gösterir.Yani yüksek sıcaklıklarda bile piyoelektrik özelliklerini korurlar.Bu termal kararlılık, yüksek sıcaklık koşullarında güvenilir işlevselliği sağlar ve yüksek sıcaklık uygulamalarında pratikliklerini artırır.
- Hayır.Mekanik Özellikler
Mekanik olarak, lityum niobat nispeten sert ve dayanıklıdır. Kristal, cam veya diş minesine kıyasla yaklaşık 5 Mohs sertliğine sahiptir.Bu özellik fiziksel strese karşı dayanıklılığını arttırır, mekanik dayanıklılık gerektiren uygulamalar için idealdir.
Akustoptik Özellikler- Hayır.
Lityum niobat kristalleri, yüksek akustik-optik katsayılarla karakterize edilen, dikkat çekici akustik-optik özelliklere sahiptir.Ses yoluyla ışık modülasyonunu sağlayanBu özellik akustik-optik cihazlarda yaygın olarak kullanılmaktadır.
- Hayır.Ferroelektrik Özellikleri
LiNbO3 bir ferroelektrik kristaldir, yani dış bir elektrik alanı tarafından yeniden yönlendirilebilen kendiliğinden kutupluk alanları gösterir.Elektroptik modülatörler, ve polarizasyonun hassas kontrolünü gerektiren diğer uygulamalar.
- Hayır.Fiziksel Özellikler
Lityum niobat kristallerinin kritik bir özelliği, optikte geniş kullanımlarını destekleyen önemli optik doğrusal olmamasıdır.Düşen ışığı iki ortogonal olarak kutuplaşmış ışınlara ayırır.
Kimyasal Özellikler
LiNbO3, çeşitli uygulamalar için son derece çekici olan olağanüstü kimyasal istikrarını gösterir.Kimyasal direncinin gerekli olduğu ortamlarda kullanılmasını sağlayan.
Elektrik Özellikleri
Lityum niobat, piyoelektrik bir malzeme olarak mekanik stresi benzersiz bir şekilde elektrik yüküne dönüştürür.
- Hayır.Optik Özellikler
Lityum niobat kristalleri, görünür ve orta kızılötesi spektral aralığında yüksek iletim de dahil olmak üzere mükemmel optik özelliklere sahiptir.Bu geniş iletim penceresi optik uygulamalarda çok önemli bir rol oynar, verimli ışık yayılmasını ve etkileşimini sağlar.
Lityum Niobat (LiNbO3) 'ın Uygulamalar
Piezoelektrik Uygulamalar
Lityum niobat kristalleri yüksek Curie sıcaklıklarından dolayı olağanüstü pizoelektrik performans gösterir.
Piezoelektrik düşük sıcaklık katsayısı, yüksek elektromekanik koplama katsayısı, düşük dielektrik kaybı, istikrarlı fizik-kimyasal özellikler, mükemmel işlenebilirlik,ve büyük boyutlu üretme yeteneğiKuvars gibi geleneksel piezoelektrik malzemelerle karşılaştırıldığında, lityum niobat yüksek frekanslı cihazların geliştirilmesini sağlayan daha yüksek akustik hızlara sahiptir.
Bu özellikler, lityum niobatı rezonatorlar, dönüştürücüler, gecikme hatları, filtreler ve diğer bileşenler için uygun hale getirir.Uygulamalar mobil iletişim gibi sivil alanlara yayılır, uydu iletişimleri, dijital sinyal işleme, televizyonlar, yayın, radar ve uzaktan algılama, ayrıca elektronik karşı önlemler, füzeler de dahil olmak üzere askeri sektörler,ve yönlendirme sistemleri.
Optik Uygulamalar
Piyoelektrik özelliklerinin ötesinde, lityum niobat (LiNbO3) kristalleri zengin fotoelektrik etkileri gösterir.Elektroptik etkiler ve doğrusal olmayan optik etkiler özellikle belirgin ve yaygın olarak kullanılmaktadır.Ek olarak, LiNbO3 kristalleri, proton değişimi veya titanyum difüzyonu yoluyla yüksek kaliteli optik dalga kılavuzları haline getirilebilir ve periyodik olarak poling tersine çevirme yoluyla poladır.Bu yetenekler elektro-optik modülatörlerde uygulamalarını mümkün kılıyor., faz modülatörleri, entegre optik anahtarlar, elektro-optik Q anahtarları, elektro-optik deflektörler, yüksek voltajlı sensörler, dalga cephesi algılama,Optik parametrik osilatörler Ayrıca, LiNbO3 tabanlı bileşenler, örneğin iki kırıcı çiviler, holografik optik cihazlar, kızılötesi piroelektrik dedektörler,ve erbiyum dopulu dalga rehberi lazerleri de bildirilmiştir..
S&A
S1: Lityum niobat (LiNbO3) nedir? Temel özellikleri nelerdir?
A1:
Lityum niobat (LiNbO3) kilit özelliklere sahip bir ferroelektrik malzemedir:
Elektroptik etki: Yüksek hızlı optik modülatörler için ışık kontrolünü sağlar.
Doğrusal olmayan optik: Frekans dönüşümünü destekler (örneğin, ikinci harmonik jenerasyon).
Piezoelektrik etki: Mekanik gerilimi sensörler için elektrik sinyalleri haline getirir.
Yüksek Curie sıcaklığı (~1142°C): Aşırı koşullar altında istikrarlıdır.
Geniş optik şeffaflık: 400 nm (görülebilir) ile 5 μm (orta kızılötesi) arasında etkilidir.
S2: Lityum niobatın ana uygulamaları nelerdir?
A2:
Ana uygulamalara şunlar dahildir:
Optik iletişim: Modülatörler, dalga boyu bölme multipleksörleri.
Doğrusal olmayan optik: Lazerler (OPO, SHG), optik parametrik salınım.
Piezoelektrik cihazlar: SAW filtreleri, ultrasonik dönüştürücüler.
Elektroptik cihazlar: Q anahtarları, fotonik anahtarlar.
Savunma ve havacılık: Radar, elektronik karşı önlemler, radyasyon dedektörleri.
S3: Lityum niobat nedir?
A13:
Lityum niobat (LiNbO3) elektro-optik, piezoelektrik ve doğrusal olmayan optik özelliklere sahip bir ferroelektrik malzemedir.
