Lazer ve Optik Sistemler için safir tüp EFG çift taraflı cila

Lazer ve Optik Sistemler için safir tüp EFG çift taraflı cila

Özet

EFG (Edge-defined Film-fed Growth) yöntemiyle üretilen ve her iki ucunda cilalanan safir tüpleri, gelişmiş lazer ve optik sistemlerde kilit bir bileşen olarak ortaya çıkıyor.Olağanüstü dayanıklılıklarıyla tanınırlar, optik berraklık ve aşırı ortamlara direnç, EFG safir tüpleri yüksek performanslı şeffaf malzemeler gerektiren mühendisler ve tasarımcılar için tercih edilmektedir.Bu borular mekanik sertliğin eşsiz bir kombinasyonunu sunar., termal istikrarı ve geniş spektrumlu şeffaflık, onları yüksek güçlü lazerlerden yarı iletken işleme odalarına kadar değişen uygulamalar için idealdir.Biz tanımlayıcı özellikleri keşfetmek, faydaları ve çift taraflı cilalanmış EFG safir tüplerinin gerçek dünya kullanımları.

Safira tüpünün özellikleri

Sapfir (tek kristal alüminyum oksit, Al2O3) optik bileşenler için mevcut en sert ve en kimyasal olarak kararlı malzemelerden biridir.EFG yöntemiyle tüp halinde üretildiğinde ve daha sonra çift uçlu cilalandığında, özellikle yüksek hassasiyetli endüstriyel ve bilimsel uygulamalar için uygun bir dizi özellik kazanır.


1Olağanüstü Sertlik

Safir, Mohs sertlik ölçeğinde sadece elmasdan sonra 9. sırada yer alır.Bu aşırı sertlik, safir tüplerin kazıklara dayanıklı olmasını ve mekanik aşınmaya rağmen yüzeylerinin bütünlüğünü korumasını sağlar.


2Yüksek Optik Şeffaflık

EFG safir tüpleri, derin ultraviyoleten (yaklaşık 150 nm) orta kızılötesiye (5,5 μm'ye kadar) geniş bir spektrum aralığında mükemmel bir geçirgenlik sunar.Bu geniş spektrumlu berraklık, onları çeşitli optik ve lazer tabanlı uygulamalar için uygun kılar..


3Yüksek sıcaklığa dayanıklı.

Sapfir, vakum ortamında 2000 ° C'ye kadar sıcaklığa dayanabilir ve yüksek sıcaklıklı lazer ve optik sistemler için en iyi malzemelerden biridir.


4Mükemmel Kimyasal Dayanıklılık

Sapfir kimyasal olarak inerttir ve hidrofluorik asit ve plazma ortamları da dahil olmak üzere çoğu asit, alkali ve çözücüden korrozyona dayanır.Bu yüzden yarı iletken üretiminde en iyi seçimdir..


5Üstün ısı iletkenliği.

Çoğu optik camla karşılaştırıldığında, safir daha iyi ısı iletkenliğine sahiptir ve yüksek güç sistemlerinde verimli ısı dağılımını sağlar.


6. Optik Yüzey Polonyası (İki taraflı)

Çift taraflı cilalama hem açıklığı hem de düzlüğü artırır, dağılmayı azaltır ve mühürleme veya yapıştırma sistemleriyle hassas bir bütünleşme sağlar.Ayrıca yüksek güç optikleri için lazer kaynaklı hasar eşiğini (LIDT) geliştirir.


Sapphire Tube'un Uygulamalar

Optik ve mekanik özelliklerin benzersiz karışımı, safir tüplerinin çeşitli endüstrilerde bir avantaj sağlıyor.

1. Lazer Sistemleri


EFG safir tüpleri, özellikle fiber lazerleri, CO2 lazerleri ve katı durum lazerleri gibi yüksek güçlü lazerler için lazer ışını dağıtım sistemlerinde kullanılır.Şeffaflıkları ve hasara dayanıklılıkları, sert çalışma ortamlarında istikrarlı ve hassas ışın aktarımını sağlar.

• Koruyucu Pencereler: Lazer kaynaklama veya kesme sistemlerinde, safir borular lensler ve sensörler için koruyucu kılıflar olarak hizmet edebilir.

• Soğutma Kanalları: Diyot lazer sistemlerinde, optik izleme ile termal düzenlemeyi birleştiren soğutma sıvısı akışı için şeffaf kanallar olarak hizmet edebilir.


2. Optik aletler


Safir borular, çevresel stres altında uzun süreli istikrar ve açıklık gerektiren yüksek hassasiyetli optik kurulumlarda sıklıkla kullanılır.

• Spektroskopi ve algılama: Bu tüpler, yüksek optik berraklığın gerekli olduğu Raman spektrometrelerinde veya floresans algılama sistemlerinde idealdir.

• Fiber Optics ve Işık Rehberleri: Poli safir tüpleri, fiber optik montajlarda ışık boruları veya optik konektörler için hizalanma kolları olarak işleyebilir.


3Yarım iletken ekipmanları


Yarım iletken endüstrisi, reaktif gazlara ve yüksek sıcaklıklara dayanabilen malzemelere ihtiyaç duyar.

• CVD/MOCVD Reaktör Odaları: Plazma yüzlü bileşenlerin bir parçası olarak, kazıma ve parçacık üretimine direnirler.

• Gözlem Pencereleri: EFG safir tüpleri vakum odaları içindeki görsel izleme için şeffaf gözlükler olarak hizmet eder.


4. Tıp ve Yaşam Bilimleri


Yaşam bilimlerinde, safirin biyolojik uyumluluğu ve optik özellikleri onu özel cihazlar için uygun kılar:

• HPLC'deki Akış Hücreleri: Sapfir tüpleri, kimyasal direnç ve şeffaflığın çok önemli olduğu yüksek basınçlı sıvı kromatografide kullanılır.

• Endoskopik Enstrümanlar: Çizik direnci ve berraklığı tıbbi teşhislerde yüksek çözünürlüklü görüntüleme sağlar.


5Havacılık ve Savunma


Sapphire tüpleri sert havacılık ortamlarında kullanılır, örneğin:

• Füze Optik Kubbeleri: Güçleri ve termal direnci nedeniyle.

• Sensör Koruması: Optik sensörleri kum, rüzgar ve termal şoka karşı korumak için.

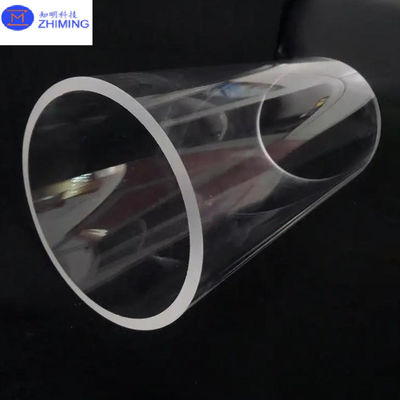

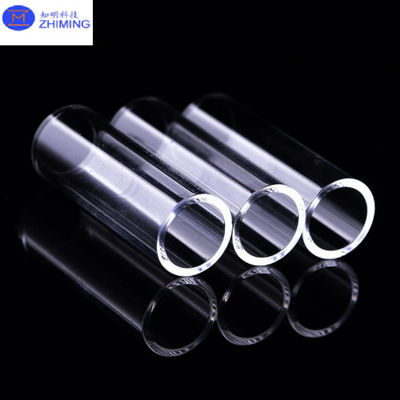

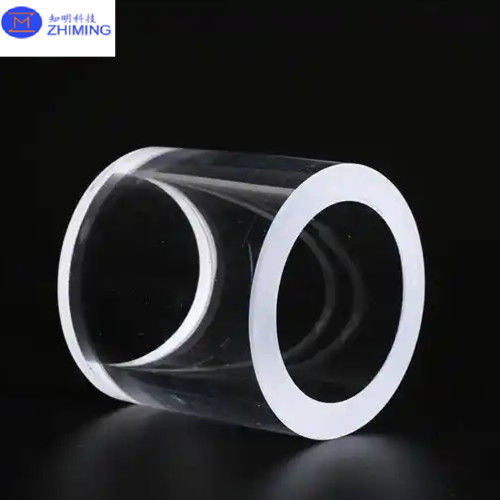

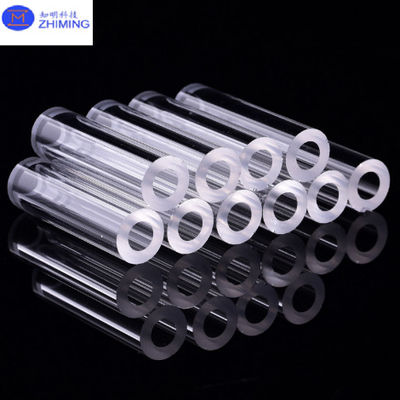

Gerçek Ürün Fotoğrafları ve Üretim İçeriği

Yukarıdaki resimde, her iki ucunda da optik standartlara göre cilalanmış yüksek safirinli EFG tüpleri görebilirsiniz.



Tüpler gösteriyor:


• Mükemmel Silindirsel Simetri: Sabit ışın yayılmasını ve mekanik uygunluğu sağlar.

• Tekdüze İç ve Dış Diametreler: Optik montajlarda veya basınç kaplarında hassas hizalama sağlar.

• Kristal Açıklık: Hem hammaddenin hem de cilalama tekniğinin kalitesini vurgular.


Kişiselleştirme Seçenekleri:


• Dış çap: Tipik olarak 3 mm ile 100 mm arasında.

• Duvar kalınlığı: 0,5 mm'den 10 mm'ye kadar.

• Uzunluk: İsteğe bağlı olarak 300 mm'ye kadar veya daha fazla.

• Dönüşüm: İki kırılma hassas uygulamalar için rastgele veya belirtilmiş (C eksen, A eksen, vb.).


Polişleme derecesi:


• Ra ≤ 0,3 μm yüzey kabalığına kadar.

• Her iki yüzün de optik cilası en az ışık dağılmasını sağlar.



Neden EFG Çift Yumuşatılmış Safir Tüpleri Seçin?


EFG yöntemi, boş tüplerin doğrudan büyümesini sağlar, atıkları ortadan kaldırır ve boyutları daha sıkı bir şekilde kontrol etmeyi sağlar.Bu üretim yaklaşımı yüksek performanslı parçaları garanti eder.:

• Seri üretim için maliyet etkinliği.


• Sürekli sistem entegrasyonu için tekrarlanabilirlik.


• En zorlu ortamlarda bile uzun ömürlü.



Geleneksel cam veya kuvars tüpleri ile karşılaştırıldığında,safir sadece dayanıklılık ve dayanıklılık açısından üstünlük kazanmakla kalmaz, aynı zamanda görevi kritik uygulamalarda kullanılmasını haklı çıkaran üstün optik ve termal özelliklere sahiptir.



Sonuçlar

Çift taraflı cilalı EFG safir tüpleri, modern lazer ve optik uygulamalar için malzeme mühendisliğinin zirvesini temsil eder.Sıcaklık direnci, ve kimyasal istikrarı, hassasiyet, performans ve dayanıklılığın çok önemli olduğu endüstrilerde vazgeçilmez hale getiriyor.hassas bilimsel aletlerin yapımı, veya havacılık ortamları için mühendislik bileşenleri, safir borular güvenilir ve ileriye dönük bir seçimdir.

Özel boyutlar, kaplama seçenekleri ve toplu fiyatlandırma için teknik satış ekibimizle iletişime geçmekten çekinmeyin. Tam OEM desteği, hızlı teslim süreleri ve küresel nakliye sunuyoruz.


S&A

S: Bir safir tüp nedir ve ne için kullanılır?


A:Bir safir tüp, olağanüstü sertliği, yüksek optik berraklığı,ve ısı ve kimyasallara dayanıklıSapphire tüpleri yaygın olarak lazer sistemlerinde, optik aletlerde, yarı iletken işleme ekipmanlarında ve tıbbi cihazlarda kullanılır.Ekstrem ortamlarda dayanıklılıkları, onları yüksek hassasiyetli ve yüksek stresli uygulamalar için idealdir.
