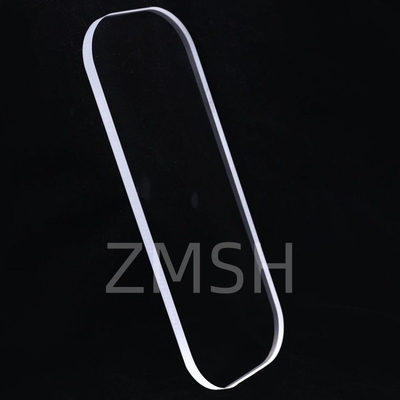

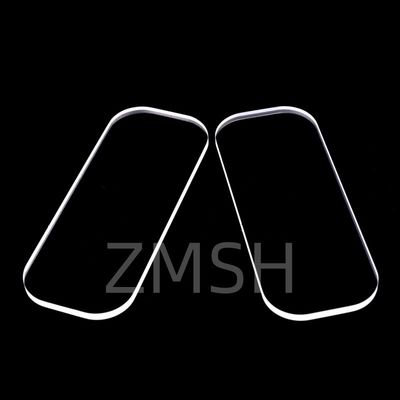

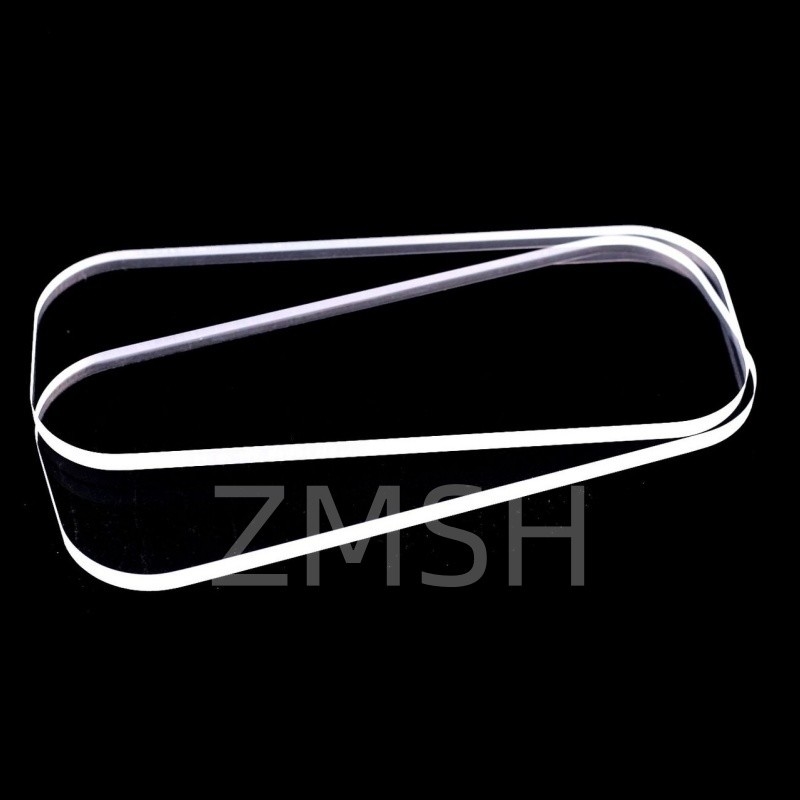

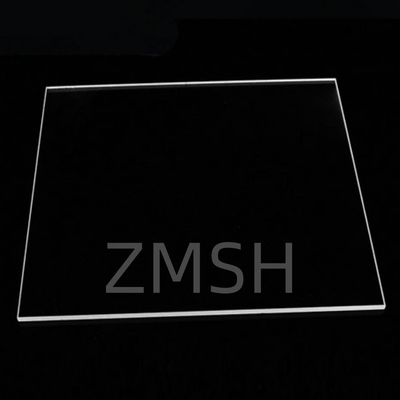

Kuvars Cam Pencere UV Erimiş Silikal Optik Görüntü Kutusu Özel Boyut Kaplama
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | ZMSH |
| Model numarası: | Özelleştir |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 2 |
|---|---|
| Fiyat: | 10 USD |
| Ambalaj bilgileri: | özel kartonlar |
| Teslim süresi: | 2-3 hafta |
| Ödeme koşulları: | T/T |
| Yetenek temini: | duruma göre |
|
Detay Bilgi |
|||
| Malzeme: | Kaynaşmış silika (JGS1, JGS2, UV sınıfı) | Şekil Türleri: | Eliptik, çokgen, ark, bastırılmış, çentikli |
|---|---|---|---|
| Boyut toleransı: | ± 0.05 mm veya daha iyi (özelleştirilebilir) | kalınlık aralığı: | 0,5 mm - 10 mm (özelleştirilebilir) |
| Yüzey pürüzlülüğü: | <10 Å rms (özelleştirilebilir) | Yüzey Düzlüğü: | λ/10 @ 632.8 nm (özelleştirilebilir) |
| Vurgulamak: | Özel Boyutlu Kuvars Cam Pencere,Özelleştirilebilir Kalınlık Kuvars Cam Pencere,UV Fused Silica Optik Görüntüleme Alanı |
||
Ürün Açıklaması
Kuvars Cam Pencere | UV Füzyon Silika Optik Pencere | Özel Boyut ve Kaplama Mevcuttur
Genel Bakış
Kuvars cam pencereler, füzyon silika pencereler veya kuvars optik pencereler olarak da bilinir, yüksek saflıkta silikon dioksitten (SiO₂) yapılmış hassas düz bileşenlerdir. Üstün termal kararlılıkları, yüksek UV'den IR'ye geçirgenlikleri, düşük termal genleşmeleri ve mükemmel kimyasal dirençleri nedeniyle optik, endüstriyel ve bilimsel uygulamalarda yaygın olarak kullanılırlar.
Kuvars pencereler, gerekli UV/VIS/IR geçirgenliğine, iç kusurlara ve saflığa bağlı olarak Çin'de JGS1, JGS2 ve JGS3 gibi çeşitli kalitelerde mevcuttur. Bu pencereler genellikle vakum odaları, lazer sistemleri ve analitik cihazlar gibi yüksek talep gören ortamlarda görüntüleme pencereleri, koruyucu kapaklar veya optik iletim ortamları olarak kullanılır.
Üretim İlkesi
Kuvars cam pencerelerin üretim süreci öncelikle aşağıdaki adımları içerir:
-
Ham Madde Hazırlığı
Yüksek saflıkta silika (genellikle >%99,99) hazırlanır, genellikle doğal kuvars tozu veya sentetik olarak elde edilen silikon tetraklorür (SiCl₄) gazı şeklinde. -
Erime İşlemi
Ham madde aşağıdaki tekniklerden biri kullanılarak eritilir:-
Alev füzyonu (sentetik kuvars için): Silikon bileşiklerinin bir alevde oksitlendiği ve SiO₂ olarak biriktirildiği bir kimyasal buhar biriktirme (CVD) yöntemi.
-
Elektrik füzyonu (doğal kuvars için): Doğal kuvars kumu yüksek sıcaklıklı bir elektrik fırınında eritilir.
-
-
Kütük Şekillendirme
Füzyon kuvars bloklar veya plakalar halinde şekillendirilir ve daha sonra iç gerilimleri gidermek için tavlanır. -
Kesme ve Taşlama
Cam kütükler, elmas testereler veya CNC aletleri kullanılarak belirli şekil ve boyutlarda kesilir. -
Parlatma
Optik kalitede yüzeyler, yüksek yüzey düzlüğü, paralellik ve düşük yüzey pürüzlülüğü elde etmek için çift taraflı parlatma veya hassas laplama yoluyla elde edilir. -
Temizleme ve Denetleme
Son temizleme, ultrasonik veya kimyasal banyolar kullanılarak yapılır, ardından geçirgenlik ve kozmetik özelliklerini karşılamak için görsel ve spektroskopik denetim yapılır.
Uygulamalar
Kuvars cam pencereler, çok sayıda yüksek performanslı uygulamada vazgeçilmezdir:
-
Lazer Sistemleri
Yüksek hasar eşiği ve termal kararlılık nedeniyle çıkış kuplörleri veya koruyucu pencereler olarak kullanılır. -
Yarı İletken İşleme
Kimyasal korozyona ve termal şoka karşı mükemmel dirençleri nedeniyle plazma dağlama, iyon implantasyonu ve CVD odalarında görüntüleme pencereleri olarak hizmet verir. -
UV Sterilizasyonu ve Dezenfeksiyon
Kuvars pencereler UV-C ışığına karşı şeffaftır, bu da onları sterilizasyon sistemlerindeki UV lambaları için ideal kapaklar yapar. -
Bilimsel Enstrümantasyon
Yüksek optik netliğin ve düşük emilimin gerekli olduğu spektroskopi, teleskoplar ve fotonik ekipmanlarda kullanılır. -
Havacılık ve Savunma
Zorlu çevre koşullarında radyasyon direnci ve kararlılık sağlar. -
Tıbbi ve Analitik Cihazlar
Görüntüleme sistemlerinde ve UV/VIS analizi için akış hücrelerinde hassas optikleri korur.
SSS
S1: JGS1, JGS2 ve JGS3 kuvars cam arasındaki fark nedir?
C:
-
JGS1: 185–2500 nm'den yüksek geçirgenliğe sahip UV sınıfı füzyon silika; UV optikleri için uygundur.
-
JGS2: 220–2500 nm için standart optik kuvars; genel optiklerde yaygın olarak kullanılır.
-
JGS3: Esas olarak görünürden yakın-IR aralığına kadar iletimi olan kızılötesi sınıfı kuvars; sınırlı UV tepkisi.
S2: Kuvars pencereler yüksek sıcaklıklara dayanabilir mi?
C:Evet. Füzyon kuvars, 1100°C'ye kadar sürekli çalışabilir ve bunun ötesinde kısa süreli maruziyete dayanabilir, bu da onu yüksek sıcaklıklı ortamlar için ideal hale getirir.
S3: Kuvars pencereler vakum uygulamaları için uygun mu?
C:Kesinlikle. Kuvars, son derece düşük gaz salınımına sahiptir ve UHV (ultra yüksek vakum) görüntüleme pencereleri için ideal hale getiren vakum ve termal döngü altında yapısal bütünlüğünü korur.
S4: Hangi yüzey finisajı mevcuttur?
C:Pencereler tipik olarak <10 Å RMS yüzey pürüzlülüğüne kadar cilalanır. Düzlük, talep üzerine λ/10 veya daha iyiye ulaşabilir.
S5: Kuvars pencereler, borosilikat gibi diğer cam malzemelerle nasıl karşılaştırılır?
C:Kuvars cam, UV geçirgenliği, termal direnç ve kimyasal dayanıklılık açısından borosilikatı geride bırakır, ancak yüksek saflığı ve işleme karmaşıklığı nedeniyle daha pahalıdır.
S6: Kuvars pencereler özelleştirilebilir mi?
C:Evet. Belirli uygulama gereksinimlerine bağlı olarak boyut, kalınlık, kaplama (AR, HR, vb.) ve şekil (yuvarlak, kare, eliptik) açısından özelleştirilebilirler.
