Özel Düzensiz Şekilli Kuvars Optik Pencere Precision Fused Silica Viewports
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | ZMSH |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 2 |
|---|---|
| Teslim süresi: | 2-3 hafta |
| Ödeme koşulları: | T/T |
|
Detay Bilgi |
|||
| Malzeme: | Kaynaşmış silika (JGS1, JGS2) | Şekil Türleri: | Eliptik, çokgen, ark, bastırılmış, çentikli |
|---|---|---|---|
| Boyut toleransı: | ± 0.05 mm veya daha iyi (özelleştirilebilir) | kalınlık aralığı: | 0,5 mm - 10 mm (özelleştirilebilir) |
| Yüzey pürüzlülüğü: | <10 Å rms (özelleştirilebilir) | Yüzey Düzlüğü: | λ/10 @ 632.8 nm (özelleştirilebilir) |
| Vurgulamak: | Düzensiz Şekilli Kuvars Optik Pencereler,Özel düzensiz şekilli Kuvars Optik Pencereler |
||
Ürün Açıklaması

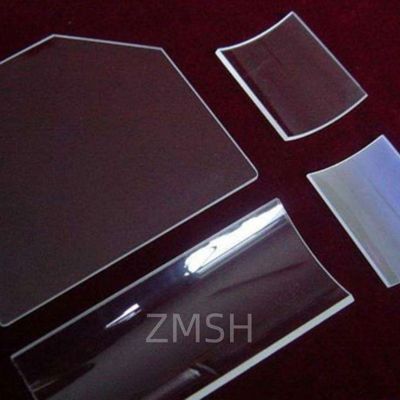

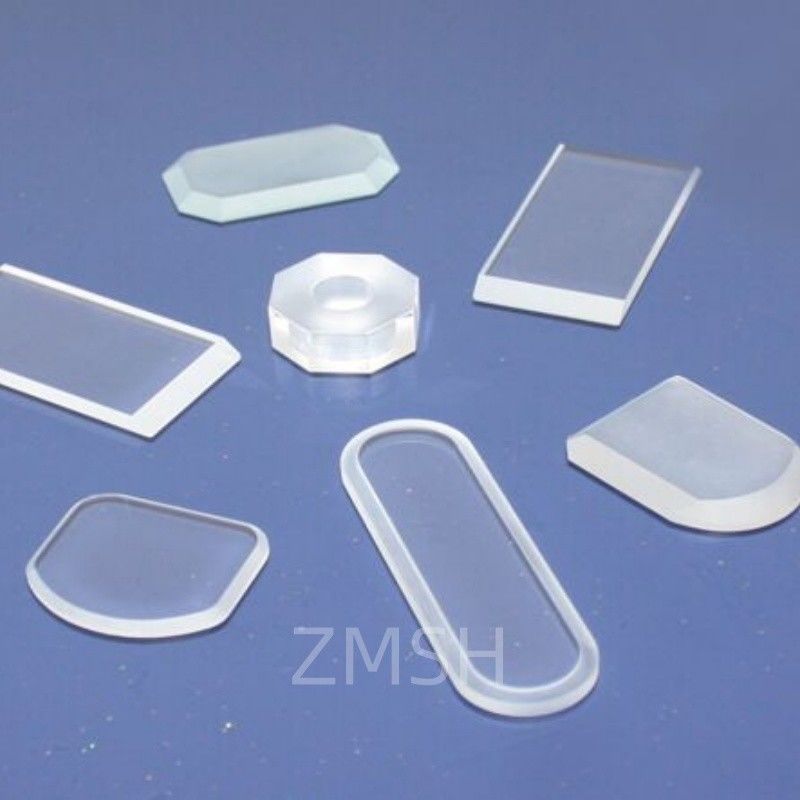

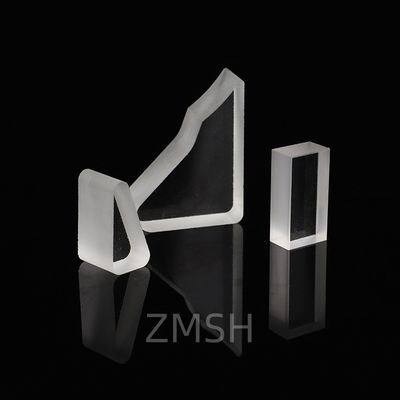

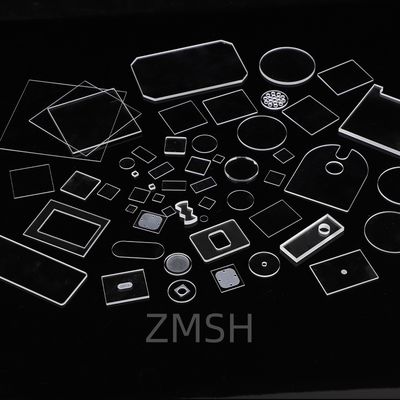

Özel Düzensiz Şekilli Kuvars Optik Pencere Precision Fused Silica Viewports
Genel bakış Kuvars Optik Pencereler
Düzensiz şekilli kuvars cam pencereler, yüksek saflıklı erimiş silikattan üretilen özel tasarlanmış optik bileşenlerdir.Bu özel pencereler elliptik gibi özel şekillerde gelir., çokgen, yay kenarlı, basamaklı veya çentikleri olan geometri. Standart olmayan mekanik arayüzler veya korumalar aracılığıyla optik iletim gerektiren sistemler için tasarlanmıştır.Yüksek UV-IR şeffaflığı sunar, termal dayanıklılık ve kimyasal dayanıklılık.
Bu pencereler son teknoloji optik aletler, havacılık bileşenleri, biyomedikal görüntüleme cihazları ve lazer platformlarında gereklidir.Mekanik tasarım gereksinimlerinin basit düz optikten ötesinde olduğu yerlerdeMükemmel yüzey düzlüğü, düşük çift kırılma ve sıkı boyut toleransları ile düzensiz kuvars pencereler, sert ortamlarda hem işlevsel hassasiyeti hem de uzun süreli güvenilirliği destekler.
Üretim prensibiKuvars Optik Pencereler
Düzensiz kuvars cam pencerelerinin üretimi aşağıdaki temel süreçleri içerir:
-
Malzeme Seçimi
Erimiş silikon blokları (genellikle JGS1 veya eşdeğer) UVVISIR gereksinimlerine ve saflık özelliklerine göre seçilir. -
CNC Kesme ve Su Jeti şekillendirme
Gelişmiş CNC veya abrazif su jet aletleri ham camı karmaşık geometri şekillerinde şekillendirir.veya malzeme bütünlüğünü tehlikeye atmadan çemberlenmiş tasarımlar. -
Kenarları öğütmek ve yüzeyleri düzeltmek
Şekillendirildikten sonra, cam kenarlarını arıtmak, güvenliği artırmak ve optik cilalama için hazırlanmak için ince öğütülür. -
Hızlı cilalama
Optik cilalama teknikleri λ/10 yüzey düzlüğü veya daha iyisini elde etmek ve dağılmayı veya emilimi en aza indirmek için uygulanır. -
Temizlik ve Kalite Kontrolü
Her parça ultrasonik olarak temizlenir, interferometre ve mikroskoplar altında incelenir ve kalınlığın tekdüzeliği ve açısal hassasiyeti ölçülür.
Tipik ÖzelliklerKuvars Optik Pencereler
| Parametreler | Değer aralığı |
|---|---|
| Malzeme | Erimiş silik (JGS1, JGS2, UV derecesi) |
| Şekil türleri | Eliptik, çokgen, kemer, basamaklı, çentikli |
| Boyut toleransı | ±0,05 mm veya daha iyi (özelleştirilebilir) |
| Kalınlık aralığı | 0.5 mm 10 mm (özelleştirilebilir) |
| Yüzey kabalığı | <10 Å RMS ((özelleştirilebilir) |
| Yüzey düzlüğü | λ/10 @ 632.8 nm ((özelleştirilebilir) |
| Paralellik | <30 ark saniyesi ((özelleştirilebilir) |
| Transmisyon menzili | 185 ∼ 2500 nm |
| Kaplama seçenekleri | AR, HR, dielektrik, DLC |
BaşvurularKuvars Optik Pencereler
-
Özel Lazer Sistemleri
Standart olmayan portlar veya emisyon şekilleri olan lazer korumalarına sorunsuz bir şekilde entegre olur. -
Spektroskopi ve Görüntüleme Ekipmanı
Tıbbi tarayıcılarda ve endüstriyel analizörlerde hassas optikleri korur. -
Havacılık ve Uydular
Kompakt modüllerdeki kameralar, sensörler veya fotodetektorlar için koruyucu kapaklar olarak kullanılır. -
Bilimsel Araştırmalar
Özel deney odalarına veya kriostatlara optik erişim sağlar. -
Yarım iletken makineleri
Yüksek hassasiyetli desenleme ve depolama araçlarında görünüm portları ve izolasyon pencereleri sunar.
Sık Sorulan SorularKuvars Optik Pencereler
S1: Düzensiz şekiller optik performansı etkileyebilir mi?
A:Pencere şekli, optik yüzey özellikleri karşılandığı sürece iletimini değiştirmez.
S2: Bu pencereler kaplamalarla uyumlu mu?
A:AR, HR ve dielektrik kaplamalar maskeleme veya robotik işlemler kullanarak düzensiz geometriye uygulanabilir.
S3: İşleyebileceğiniz en küçük özellik boyutu nedir?
A:Kalınlığa ve malzemeye bağlı olarak 0.2 mm kadar küçük özellikler (örneğin delikler, çentikler) elde edilebilir.
S4: CAD tabanlı özelleştirme sunuyor musunuz?
A:Kesinlikle. DXF, STEP veya SolidWorks dosyalarıyla çalışarak özel şekiller oluşturabiliriz.
S5: Vakum veya yüksek sıcaklığa dayanabilirler mi?
A:Evet, erimiş silikon, UHV koşullarında çok istikrarlıdır ve 1000°C'den yüksek sıcaklıklara dayanabilir.
