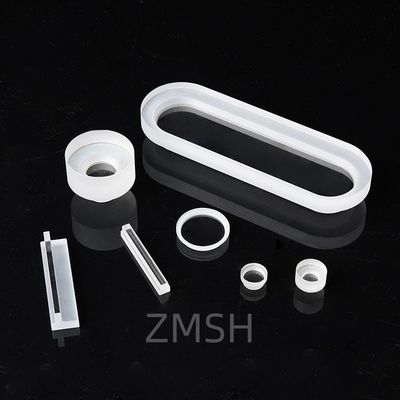

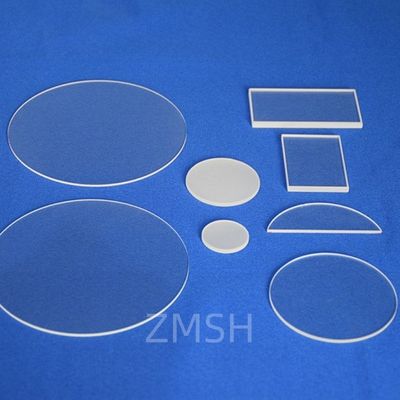

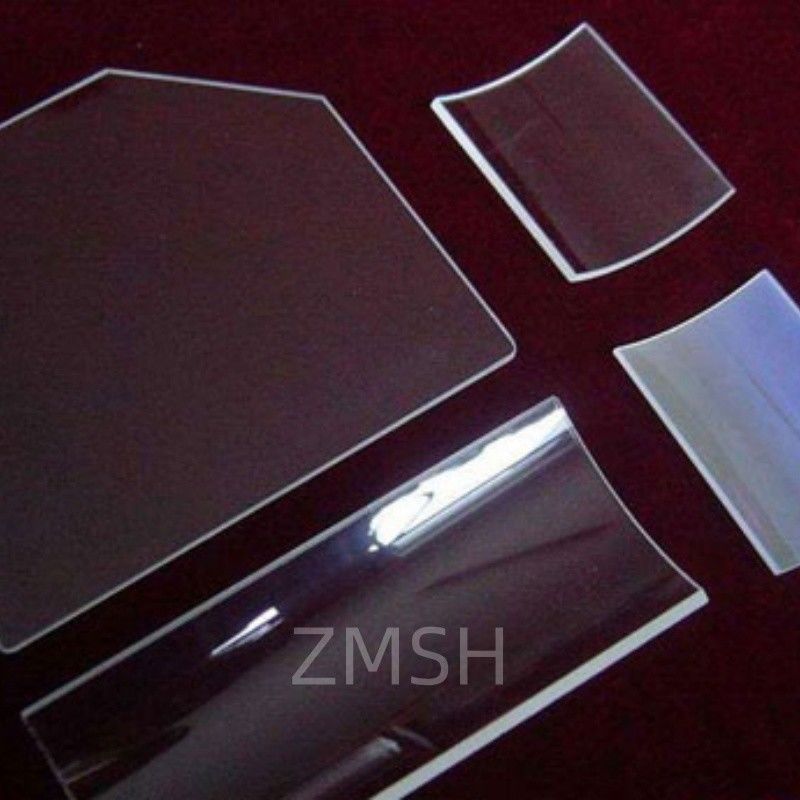

Kuvars Cam Pencereler CNC İşlenmiş Düzensiz Füzye Silika Plakaları Optik ve Lazer Sistemleri İçin
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | ZMSH |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 2 |
|---|---|
| Teslim süresi: | 2-3 hafta |
| Ödeme koşulları: | T/T |
|
Detay Bilgi |
|||
| Malzeme: | Kaynaşmış silika (JGS1, JGS2, UV sınıfı) | Şekil Türleri: | Eliptik, çokgen, ark, bastırılmış, çentikli |
|---|---|---|---|
| Boyut toleransı: | ± 0.05 mm veya daha iyi (özelleştirilebilir) | kalınlık aralığı: | 0,5 mm - 10 mm (özelleştirilebilir) |
| Yüzey pürüzlülüğü: | <10 Å rms (özelleştirilebilir) | Yüzey Düzlüğü: | λ/10 @ 632.8 nm (özelleştirilebilir) |
| Vurgulamak: | Düzensiz Füzye Silika Plakaları,Optik Kuvars Cam Pencereler,CNC İşlenmiş Kuvars Cam Pencereler |
||
Ürün Açıklaması
Optiksel ve lazer sistemleri için CNC işlenmiş quartz cam pencereleri düzensiz erimiş silik plaklar
Genel bakış
Düzensiz formatlarda özelleştirilmiş erimiş silik optik pencereler, özel mekanik ve optik talepleri karşılamak için tasarlanmıştır.Bu standart dışı şekiller, yaylardan ve ovallerden, delikli karmaşık desenlere kadar, entegrasyon esnekliği gereken cihazlarda yaygın olarak kabul edilir., optik açıklık ve aşırı çevresel direnç kritik önem taşıyor.
Yüksek kaliteli sentetik kuvars camdan yapılmış bu pencereler ısı şoklarına, UV bozulmasına ve kimyasal korozyona karşı olağanüstü dayanıklılık sağlar.Boyut doğruluğunu koruyarak geniş bir spektrum aralığında ışık iletme yetenekleri, mühendisler ve tasarımcılar için özel optik montajlar inşa etmek için ideal bir seçim haline getiriyor.
Üretim Teknolojisi
Standart optikten farklı olarak, düzensiz şekilli pencereler uzun bir üretim akışı gerektirir:
-
3 boyutlu tasarım yorumlaması
Müşterinin tasarım dosyaları optik ve yapısal uygulanabilirlik açısından analiz edilir. -
Hassas İşleme
Yüksek hızlı CNC yönlendiricileri veya ultra ince su jet kesicileri, iç yarıçapları, yuvaları ve boşlukları içeren temel şekli kesmek için kullanılır. -
Kenar Dönüştürme & Debarring
Lazer destekli kazma veya mekanik cilalama, mikro çatlakları ortadan kaldırır ve yüzeyi güvenli bir şekilde kullanmak ve kaplama yapışması için hazırlar. -
Optik bitirme
Özel cilalama yastıkları ve gübre formülleri, dalgalı ve stresi en aza indirerek düzensiz yüzeylerde tekdüzeliği korumak için kullanılır. -
Denetim ve Paketleme
Boyut ölçerleri, optik interferometre ve UV-VIS spektrometre, yüksek spesifikasyon toleranslarına uygunluğunu sağlar.
Ortak Teknik Parametreler
| Atribut | Özellikleri |
|---|---|
| İletişim spektrumu | 190 ∼ 2700 nm |
| Mümkün şekiller | Yay bölümü, yarı ay, yuvarlak, konik |
| Maksimum boyut | 300 mm'e kadar (özelleştirilebilir) |
| Kalınlık toleransı | ±0,03 mm tipik |
| Yüzey kalitesi | 10-5 kazma (MIL-PRF standardı) |
| Chamfer tipi | C0.2C0.5 standart; diğerleri isteğe bağlıdır |
Başvurular
-
Analitik ve Laboratuvar Ekipmanı
Raman veya FTIR cihazları için düzensiz tutucularda optik yolları destekler. -
Tıbbi Görüntüleme
Giyilebilir veya yerleştirilebilir teşhis modülleri için ev pencereleri olarak çalışır. -
Fotonik Prototipleri
Kompakt ve düz çizgisel olmayan diyaframlar gerektiren deneysel kurulumlarda kullanılır. -
Lazer Diyotları ve Fiber Koplatıcıları
Çizginin hizalamasını ve evin uygunluğunu optimize etmek için şekilli çıkış pencereleri sağlar. -
Vakum Teknolojisi
Asimetrik veya kavisli vakum kapaklarında sızıntı geçirmez optik kapılar olarak işlev görür.
Sık Sorulan Sorular
S1: Kuvars dışında hangi malzemeler mevcut?
C: Erimiş silikon en yaygın olsa da, borosilikat veya safir belirli şekillerde veya bütçelerde sunulabilir.
S2: Eğri yüzeylerde yansımaz kaplamalar alabilir miyim?
C: Evet, uyumlu AR kaplamaları çok eksenli depolama sistemleri kullanılarak mevcuttur.
S3: Bu ürünler az miktarda mevcut mu?
A: Hem prototip hem de seri üretimi destekliyoruz. MOQ'lar Ar-Ge için 1 parça kadar düşük olabilir.
S4: Düzensiz parçalar için teslim süresi nedir?
A: Tipik olarak karmaşıklığa, bitirme ve kaplama gereksinimlerine bağlı olarak 2-4 hafta.
S5: Özel bir tasarım nasıl gönderilir?
Cevap: Tekniksel çizimlerinizi (2D veya 3D formatında) ve başvuru notlarınızı göndermeniz yeterlidir.
