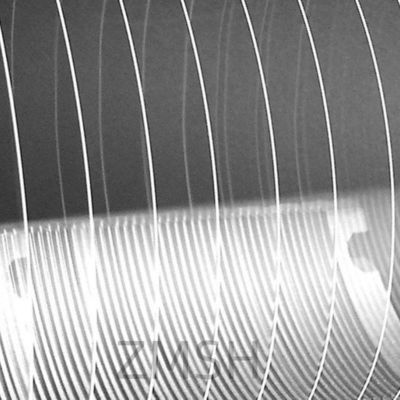

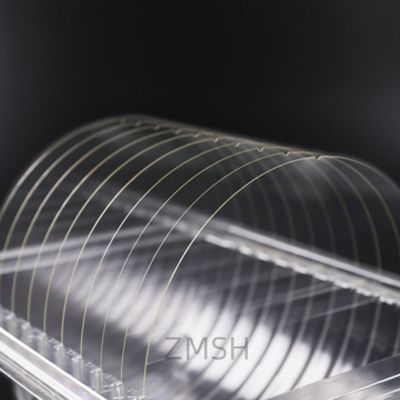

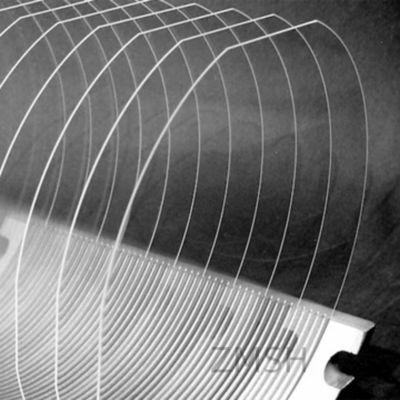

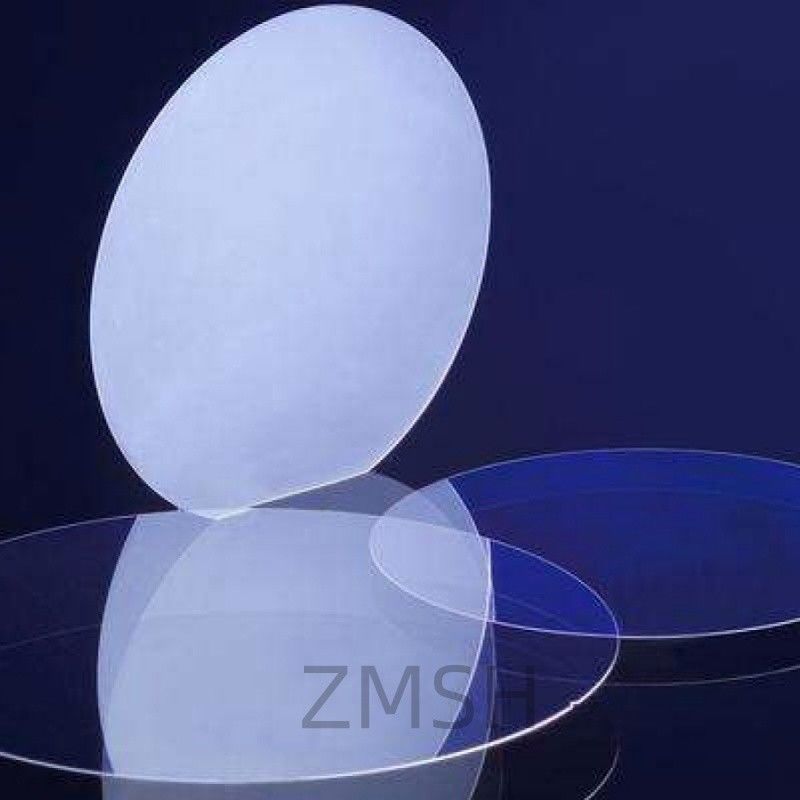

2 " 3 " 4 " 6 " 8 " 12 " SiO2 Kuvars Wafer Kuvars Wafers SiO2 MEMS Sıcaklığı

2 " 3 " 4 " 6 " 8 " 12 " SiO2 Kuvars Wafer Kuvars Wafers SiO2 MEMS Sıcaklığı

Marka Adı: ZMSH
Model Numarası: Kwarts levhaları
Adedi: 25
fiyat: 20USD
Paketleme Ayrıntıları: özel kartonlar
Ödeme Şartları: T/T
Ayrıntılı Bilgiler
Menşe yeri:
Çin
Çap (inç):
3/4/6/8/12
İç iletişimi:
>%99,9
Yıkım Endeksi:
1.474698
Toplam Geçiş:
>92%
TTV:
<3
Pürüzsüzlük:
<15
Yetenek temini:
duruma göre
Vurgulamak:

SiO2 MEMS Kuvars Wafer

,

Sıcaklık Kuvars Wafer

Ürün Tanımı

Tanıtım

Kuvars levhalar elektronik, yarı iletken ve optik endüstrilerinde vazgeçilmez bir rol oynar.5G ağlarına güç veren yüksek frekanslı baz istasyonlarına gömülüBu yüksek saflıklı substratlar, kuantum bilgisayardan ileri fotoniklere kadar her konuda yenilikler sağlıyor.Dünya'nın en bol bulunan minerallerinden biri olmasına rağmen, kuvars levhalar olağanüstü hassasiyet ve performans standartlarına göre tasarlanmıştır.








Kuvars Waferler Nedir?

Kuvars levhaları, ultra saf sentetik kuvars kristalinden oluşturulan ince, dairesel disklerdir. 2 ila 12 inç arasında standart çaplarda mevcut olan kuvars levhalarının kalınlığı tipik olarak 0'dan 12 inç'e kadar değişir..Düzensiz prizmatik kristaller oluşturan doğal kuvarsın aksine, sentetik kuvars sıkı kontrol altında laboratuvar koşullarında yetiştirilir ve tek tip kristal yapıları üretir.

Kuvars levhalarının doğal kristallinliği, eşsiz kimyasal direnç, optik şeffaflık ve yüksek sıcaklık ve mekanik stres altında istikrar sağlar.Bu özellikler, kuvars levhaları veri aktarımında kullanılan hassas cihazlar için temel bir bileşen haline getiriyor, algılama, hesaplama ve lazer tabanlı teknolojiler.








Kuvars Wafer Özellikleri

Kuvars Tipi 4 6 8 12
Boyut
Diametre (inç) 4 6 8 12
Kalınlık (mm) 0.05 ¢2 0.255 0.3 ¢ 5 0.4 ¢ 5
Diametre Toleransı (inç) ±0.1 ±0.1 ±0.1 ±0.1
Kalınlık Toleransı (mm) Özelleştirilebilir Özelleştirilebilir Özelleştirilebilir Özelleştirilebilir
Optik Özellikler
Yıkım Endeksi @365 nm 1.474698 1.474698 1.474698 1.474698
Yıkım Endeksi @546.1 nm 1.460243 1.460243 1.460243 1.460243
Yıkım Endeksi @1014 nm 1.450423 1.450423 1.450423 1.450423
Dahili iletim (1250~1650 nm) >99.9% >99.9% >99.9% >99.9%
Toplam İletişim (1250~1650 nm) >92% >92% >92% >92%
İşleme kalitesi
TTV (Toplam Kalınlık Değişimi, μm) <3 <3 <3 <3
Düzlük (μm) ≤15 ≤15 ≤15 ≤15
Yüzey Kabalığı (nm) ≤ 1 ≤ 1 ≤ 1 ≤ 1
Yay (μm) < 5 < 5 < 5 < 5
Fiziksel Özellikler
yoğunluk (g/cm3) 2.20 2.20 2.20 2.20
Young modülü (GPa) 74.20 74.20 74.20 74.20
Mohs Sertliği 6 ¢7 6 ¢7 6 ¢7 6 ¢7
Kesme modülü (GPa) 31.22 31.22 31.22 31.22
Poisson oranı 0.17 0.17 0.17 0.17
Sıkıştırma Gücü (GPa) 1.13 1.13 1.13 1.13
Çekim gücü (MPa) 49 49 49 49
Dielektrik Sabit (1 MHz) 3.75 3.75 3.75 3.75
Isı Özellikleri
Gerginlik Noktası (1014.5 Pa·s) 1000°C 1000°C 1000°C 1000°C
Dökme noktası (1013 Pa·s) 1160°C 1160°C 1160°C 1160°C
Yumuşatma Noktası (107.6 Pa·s) 1620°C 1620°C 1620°C 1620°C








Kuvars Waferlerin Uygulamaları

Kuvars levhaları, aşağıdakiler de dahil olmak üzere endüstrilerde zorlu uygulamaları karşılamak için özel olarak tasarlanmıştır:

Elektronik ve RF cihazları

  • Kuvars levhaları, akıllı telefonlar, GPS üniteleri, bilgisayarlar ve kablosuz iletişim cihazları için saat sinyali sağlayan kuvars kristal rezonatorlarının ve osilatörlerin çekirdeğidir.
  • Düşük termal genişlemeleri ve yüksek Q faktörü, kuvars levhalarını yüksek istikrarlı zamanlama devreleri ve RF filtreleri için mükemmel hale getirir.

Optoelektronik ve Görüntüleme

  • Kuvars levhalar mükemmel UV ve IR geçirgenliği sunar, bu da onları optik lensler, ışın bölücüler, lazer pencereleri ve dedektörler için idealdir.
  • Radyasyona dirençleri yüksek enerji fizik ve uzay aletlerinde kullanılmasını sağlar.

Yarım iletken ve MEMS

  • Kuvars levhalar, özellikle GaN ve RF uygulamalarında yüksek frekanslı yarı iletken devreler için substrat olarak hizmet verir.
  • MEMS'de (Mikro-Elektro-Mekanik Sistemler), kuvars levhalar mekanik sinyalleri piezoelektrik etki ile elektrik sinyalleri haline getirerek jiroskoplar ve hızlandırıcılar gibi sensörleri etkinleştirir.

Gelişmiş Üretim ve Laboratuvarlar

  • Yüksek saflıklı kuvars levhaları, optik hücreler, UV kuvetler ve yüksek sıcaklıklı örnek işleme için kimyasal, biyomedikal ve fotonik laboratuvarlarda yaygın olarak kullanılır.
  • Aşırı ortamlarla uyumlulukları, onları plazma odaları ve depolama araçları için uygun kılar.






Kuvars Wafers Nasıl Yapılır?

Kuvars levhalar için iki ana üretim yolu vardır:

Erimiş Kuvars Wafers

Erimiş kuvars levhaları, doğal kuvars granüllerinin amorf bir cam halinde erimiş, daha sonra katı bloğu ince levhalara keserek ve cilalayarak yapılır.

  • Olağanüstü UV şeffaflığı
  • Geniş termal çalışma aralığı (>1100°C)
  • Mükemmel termal şok direnci

Litografi ekipmanları, yüksek sıcaklıklı fırınlar ve optik pencereler için idealdir, ancak kristal düzeninin olmaması nedeniyle piezoelektrik uygulamalar için uygun değildir.

Kültürlü Kuvars Wafers

Kültürlü kuvars levhaları, kusursuz kristaller üretmek için sentetik olarak yetiştirilir.

  • Tam kesim açıları (X, Y, Z, AT kesimi, vb.)
  • Yüksek frekanslı osilatörler ve SAW filtreleri
  • Optik polarizatörler ve gelişmiş MEMS cihazları

Üretim süreci, otoklavlarda tohum büyümesi, ardından dilimleme, yönelim, yalıtma ve cilalama ile ilgilidir.








Lider Kuvars Wafer Tedarikçileri

Yüksek hassasiyetli kuvars levhalarında uzmanlaşmış küresel tedarikçiler şunlardır:

  • Heraeus(Almanya) ️ erimiş ve sentetik kuvars

  • Shin-Etsu Kuvarsı(Japonya) yüksek saflıkta olan wafer çözümleri

  • WaferPro(ABD) geniş çaplı kuvars levhaları ve substratları

  • Korth Kristalle(Almanya) ️ sentetik kristal levhalar






Kuvars Waferlerin Gelişen Rolü

Kuvars levhalar gelişen teknoloji alanlarında temel bileşenler olarak evrimleşmeye devam ediyor:

  • Küçükleştirme• Kompak cihaz entegrasyonu için daha sıkı toleranslara sahip kuvars levhalar üretilmektedir.

  • Yüksek frekanslı elektroniklerYeni kuvars levha tasarımları, 6G ve radar için mmWave ve THz alanlarına doğru ilerliyor.

  • Yeni Nesil AlgılamaOtonom araçlardan endüstriyel IoT'ye kadar, kuvars tabanlı sensörler daha da önemli hale geliyor.






Kuvars levhaları hakkında sıkça sorulan sorular

1Kuvars levha nedir?

Kuvars levha, tipik olarak standart yarı iletken boyutlarında üretilen kristal silikon dioksitten (SiO2) yapılmış ince, düz bir disktir (örneğin, 2", 3", 4", 6", 8" veya 12).Termal kararlılık, ve optik şeffaflık, bir kuvars levha, yarı iletken imalatı, MEMS cihazları, optik sistemler,ve vakum süreçleri.



2Kuvars ile silikon jel arasındaki fark nedir?

Kuvars, silikon dioksit (SiO2) 'in kristal katı bir şeklidir, silika jeli ise genellikle nem emici olarak kullanılan SiO2'nin amorf ve gözenekli bir şeklidir.

  • Kuvars sert, şeffaf ve elektronik, optik ve endüstriyel uygulamalarda kullanılır.
  • Silika jeli küçük boncuklar veya granüller olarak görünür ve öncelikle ambalaj, elektronik ve depolamalarda nem kontrolü için kullanılır.



3Kuvars kristalleri ne için kullanılır?

Kuvars kristalleri, piyoelektrik özellikleri nedeniyle elektronik ve optikte yaygın olarak kullanılır (mekanik gerginlik altında elektrik yükü üretirler).

  • Dönüştürücüler ve frekans kontrolü(örneğin, kuvars saatleri, saatler, mikro denetleyiciler)
  • Optik bileşenler(örneğin, mercekler, dalga levhaları, pencereler)
  • Rezonatörler ve filtrelerRF ve iletişim cihazlarında
  • Sensörlerbasınç, hızlanma veya kuvvet için
  • Yarım iletken imalatıSubstrat veya işlem penceresi olarak



4Mikroçiplerde neden kuvars kullanılıyor?

Kuvars, mikroçip ile ilgili uygulamalarda kullanılır, çünkü şunları sunar:

  • Isı istikrarıDifüzyon ve kızartma gibi yüksek sıcaklıklı işlemlerde
  • Elektrik yalıtımıDielektrik özelliklerinden dolayı
  • Kimyasal direnciyarı iletken üretiminde kullanılan asitlere ve çözücülere
  • Boyut hassasiyetive güvenilir litografi hizalaması için düşük termal genişleme
  • Kuvarsın kendisi aktif yarı iletken malzemesi olarak kullanılmasa da (silikon gibi), üretim ortamında, özellikle fırınlarda, odalarda,ve fotomaska altları.
