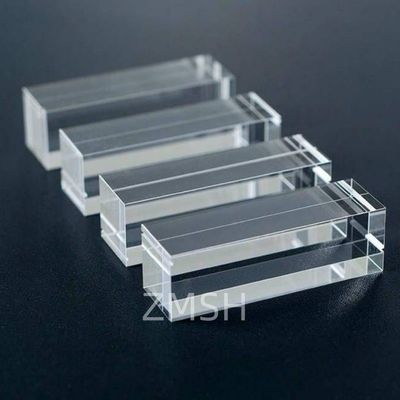

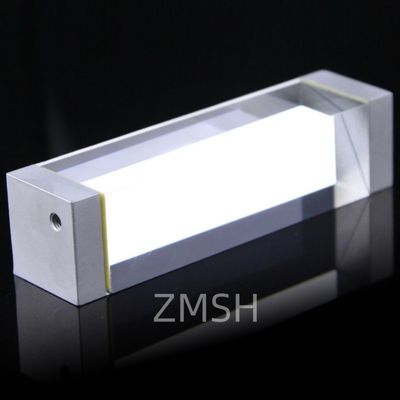

Tanımı ...Birleştirilmiş Kuvars Optik Prizmalar

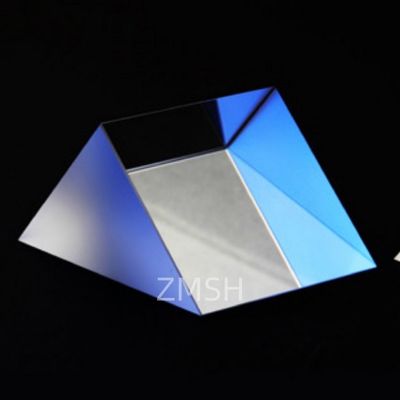

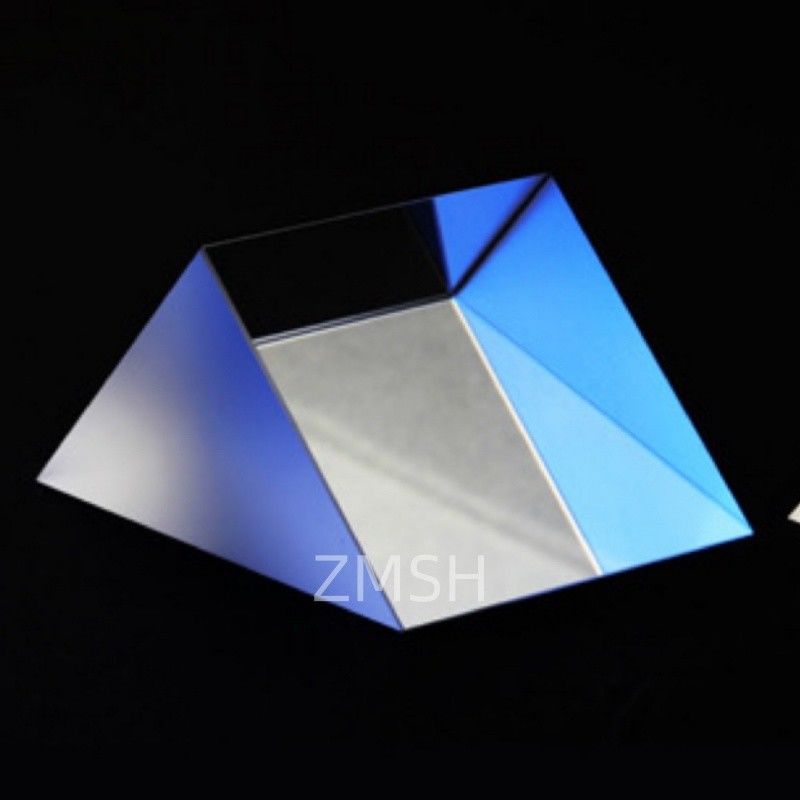

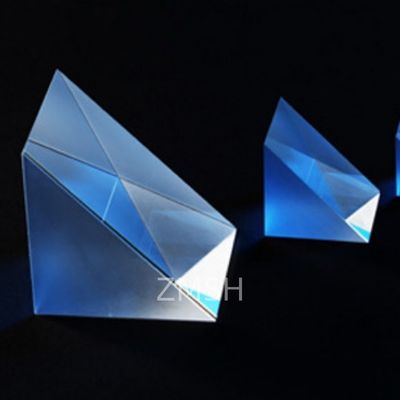

1. Dik Açılı Prizma
Dik açılı bir prizma, ışık yolunu yeniden yönlendirmek veya bir optik sistem tarafından oluşturulan görüntüyü 90° saptırmak için yaygın olarak kullanılır. Prizmanın yönüne bağlı olarak, elde edilen görüntü yanal olarak doğru ancak dikey olarak ters görünür. Dik açılı prizmalar ayrıca görüntü birleşiminde ve ışın yer değiştirmesinde de uygulanır.
Işık, dik açılı yüzeylerden birinden girdiğinde, hipotenüs yüzeyinde (hava ile arayüz) tam iç yansımaya uğrar ve diğer dik açılı yüzeyden çıkarak 90° sapmaya neden olur.
Işık, hipotenüs yüzeyinden girdiğinde, her iki dik açılı yüzeyde (hava ile arayüzler) tam iç yansımaya uğrar ve 180° saptırıldıktan sonra hipotenüsten geri çıkar.
2. Kamalı Prizma
Tek tek kullanıldığında, bir kama prizması, dikey yüzeyine normal olarak gelen bir ışın demetini belirli bir açıyla saptırabilir. Sapma açısı, kama açısına bağlıdır; farklı kama açıları farklı ışın sapmalarına neden olur. Işın sabit kaldığında ve kama prizması döndürüldüğünde, ışının dairesel bir tarama çıkışı üretebilir.
Bir çift kama prizması, ışını, 4θd tam açılı bir daire içindeki herhangi bir konuma yönlendirebilir; burada θd, tek bir prizmanın sapma açısıdır. Bu ışın yönlendirme, iki kama prizmasının birbirinden bağımsız olarak döndürülmesiyle elde edilir. Işını çeşitli konumlara taramak, hassas ışın kontrolü sağlamak için görüntüleme uygulamalarında yaygın olarak kullanılır.
3. Pentaprizma
Bir pentaprizma, gelen ışığı prizma içinde iki kez yansıtır ve yönünü tam olarak 90° değiştirir. Görüntü dik kalır ve orijinal elini korur (ters çevirme veya aynalama olmaz). Tek yansımalı bir dik açılı prizmaya kıyasla, bir pentaprizma, gelen ışını prizmanın montaj yönünden bağımsız olarak tam olarak 90° saptırabilir. Bu, gelen ışığın açısına karşı duyarlılığı ortadan kaldırdığı için iki aynadan oluşan bir sistemden daha kararlıdır.
Sonuç olarak, pentaprizmalar, teodolitler, kolimatörler ve mesafe ölçerler gibi çeşitli optik gözlem ve kalibrasyon cihazlarında yaygın olarak kullanılmaktadır. DSLR kameralarda, vizörün refleks sistemi de optik yolu sabit bir açıyla yeniden yönlendirmek için bir pentaprizma kullanır.
4. Güvercin Prizma
Güvercin prizması benzersiz optik özelliklere sahiptir. Işık eğimli yüzeyden girdiğinde, çıkış ışını orijinal yönünü korur ancak ters bir görüntü oluşturur. Prizma bir θ açısıyla döndürülürse, elde edilen görüntü 2θ kadar döner. Işık prizmanın alt yüzeyinden girdiğinde, ışın ters yönde geri yansır ve ayrıca ters bir görüntü üretir.
Güvercin prizması, kolimatörlü (paralel) ışıkla kullanıldığında en iyi performansı gösterir. Gelen ışın yakınsaksa, görüntü kalitesini düşüren astigmatizm oluşabilir. Ek olarak, Güvercin prizması içinde tam iç yansıma meydana geldiğinden, s- ve p-polarize bileşenler arasında bir faz farkı ortaya çıkar ve bu da iletilen ışının polarizasyon durumunu etkileyebilir.
5. İçi Boş Çatı Aynası Prizma
İçi boş çatı aynası prizması, prizmanın eğimli yüzeylerinden giren ışığı yansıtır. Düz aynaların aksine, yansıyan ışın, gelen ışına paralel kalır ancak yanal olarak yer değiştirir ve ışın girişiminden kaynaklanan sorunlardan kaçınır.
Dik açılı prizmaların iki açılı yüzeyi hassas bir açıda sabitlenir, bu da kurulumu, paralel ışın ters çevirme elde etmek için iki ayrı aynayı manuel olarak hizalamaya kıyasla çok daha uygun ve doğru hale getirir.
