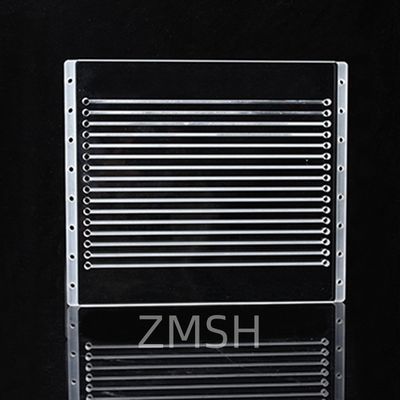

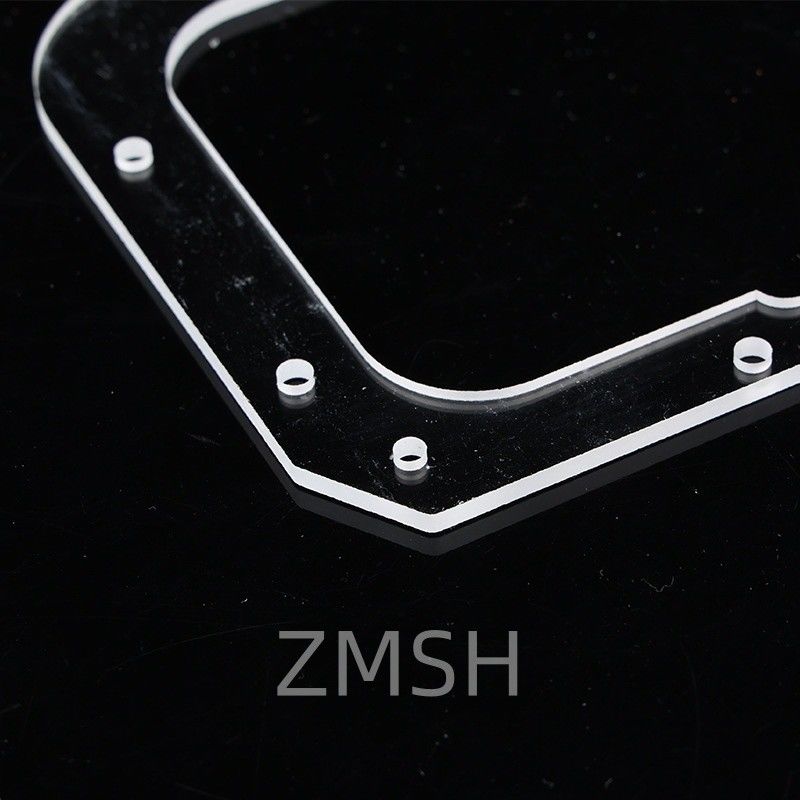

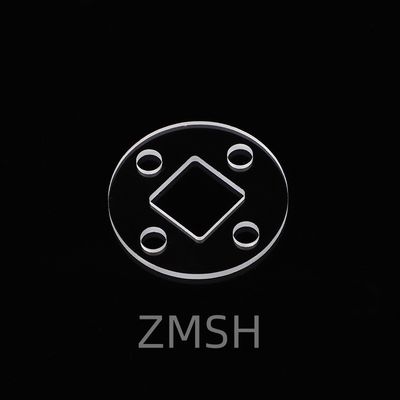

Kuvars plaka genel bakış

Çapraz delikli kuvars plakaları, özel boyutlarda ve karmaşık geometrilerde mevcut olan yüksek saflıklı silikon camdan üretilen mühendislik bileşenleridir.Bu şekilli kuvars substratları optikte yüksek performanslı uygulamaları desteklemek için tasarlanmıştır, mikrofluidik, vakum sistemleri ve yüksek sıcaklıkta üretim.

Entegre delikler ışın hizasını, gaz akışını, fiber besleme yollarını veya montaj fonksiyonlarını sağlar.

Kuvars Malzemesi Türleri AçıklandıKwarts levhasından

• JGS1 (UV derecesi Kuvars):
  Eksimer lazer optik, UV litografi ve DUV tespitinde uygulamalar için en iyisidir.

• JGS2 (Standard Optical Quartz):
  260 ~ 2500 nm aralığında dengeli maliyet ve performans. Görüntüleme sistemleri ve genel fotonik için uygundur.

• JGS3 (Infrared Quartz):
  Yüksek OH- içeriği, daha iyi termal şok direnci. Yüksek sıcaklık ortamları için idealdir, UV kritik görevler için uygun değildir.

Nasıl Yapılırlar?Kwarts levhasından

Lazer sondajı, yoğunlaşmış bir lazer ışınını malzeme yüzeyine odaklayarak erimiş kuvars camında delikler yaratmak için kullanılan yüksek hassasiyetli, temassız bir yöntemdir.Lazerin yoğun enerjisi kuvarsı hızla ısıtır ve buharlaştırır, çatlaklara veya mekanik streslere neden olmadan temiz delikler oluşturur.

Bu teknik özellikle mikro delikler (10 mikron kadar küçük), yüksek yoğunluklu desenler ve kırılgan kuvars bileşenleri için uygundur.Femtosecond veya pikosecond lazerleri genellikle ısıdan etkilenen bölgeleri en aza indirmek ve mükemmel doğrulukla pürüzsüz kenarlar elde etmek için kullanılır.

Lazer sondajı, mikrofluidik, yarı iletkenler, optik ve hassasiyet ve güvenilirlik gerektiren ileri bilimsel aletlerde yaygın olarak uygulanmaktadır.

Kullanım ÖrnekleriKwarts levhasından

Kesilmiş erimiş kuvars camı, hassas mikro deliklere, deliklere veya karmaşık desenlere sahip, olağanüstü termal istikrarı, optik şeffaflığı,ve kimyasal direnciÖzel delik geometrisini tanıtabilme yeteneği, malzemenin işlevselliğini genişletir ve onu birçok gelişmiş uygulamada kilit bir bileşen haline getirir.

1Yarım iletken işleme

Borulan kuvars substratları aşağıdakilerde kullanılır:

• Keskin gaz akışı delikleri olan wafer taşıyıcılar, duvar başları ve duş başları

• Plazma kazım ve CVD sistemleri, tekdüze gaz dağılımının kritik olduğu yerlerde

• Fotolitografi ve iyon ekimi odaları için özel tasarlanmış kuvars parçaları

2Mikrofluidik cihazlar

Mikro delikli erimiş kuvars ideal olarak:

• Kimyasal ve biyolojik analiz için laboratuvar üzerinde bir çip sistemi

• Kapiler elektroforez veya numune enjeksiyon arayüzleri

• Şeffaflık ve biyokompatibilite gerektirdiği durumlarda BioMEMS (biyomedikal mikroelektromekanik sistemler)

3Optik ve Fotonik

Kuvarsın yüksek UV ve IR iletimliliği, aşağıdakilerde değerli kılar:

• Düzleştirilmiş iğne delikleri veya diyaframları olan lazer sistemleri

• Optik maskeler, ışın bölücüler ve delinmiş özelliklere sahip lens dizileri

• Gaz veya sıvı enjeksiyon portlu spektroskopi pencereleri

4Yüksek sıcaklık ve vakum sistemleri

Borulmuş kuvars bileşenleri aşağıdakilerde kullanılır:

• Elektrot içi veya sıvı girişleri olan vakum odaları

• Yüksek sıcaklıklı fırınlar veya termal reaktörler, kuvars borular veya kapalı delikli plakalar gerektirir

• Termal analiz veya gaz reaksiyonları için kullanılan kuvars ampüller veya hücreler

5Kimya ve Farmasötik Sanayi

Kuvars'ın kimyasal hareketsizliği onu mükemmel yapar:

• Örnek veya sensör kapıları olan reaksiyon kapları

• Akışlı reaktörler

• Koroziv sıvı örnekleme sistemleri

6Havacılık ve Savunma

Keskin delikli özel kuvars parçaları şunlarda kullanılır:

• Sensör kabukları

• Optik hedefleme bileşenleri

• Yüksek hızlı teşhis pencereleri

7Bilimsel Araştırma ve Özel Laboratuvar

Birçok üniversite ve araştırma kurumu sondajlı kuvars camı kullanır:

• Hem kimyasal direnç hem de termal tolerans gerektiren deneysel yapılandırmalar

• Özel reaksiyon hücreleri, vakum flensleri veya pencere montajları

• X-ışını ve nötron ışın çizgisi bileşenleri

Sık Sorulan SorularKwarts levhasından

S1: Bu levhalar için çift taraflı cilalama sunar mısınız?
A1:Evet, optik hizalama ve yapıştırma uygulamaları için hem tek taraflı hem de çift taraflı cilalanmış bitirme mevcuttur.

S2: Tipik kalınlık aralığı nedir?
A2:Standart kalınlık 0,5 ∼ 10 mm'dir, ancak talep üzerine özel kalınlıklar mevcuttur.

S3: Çizgiler veya yuvalar gibi karmaşık şekilleri işleyebilir misiniz?
A3:Evet, kilit yollar, eğri kenarlar ya da hibrit geometriler de dahil olmak üzere karmaşık konturlar üretebiliriz.

S4: JGS3 lazer kullanımı için uygun mu?
A4:JGS3, IR lazerlerle birlikte kullanılabilir, ancak daha düşük iletim nedeniyle derin UV lazer optikleri için uygun değildir.

Kuvars Cam Pencere UV Erimiş Silikal Optik Görüntü Kutusu Özel Boyut Kaplama

Özel Düzensiz Şekilli Kuvars Optik Pencere Precision Fused Silica Viewports
