Safir Çubuğunun Tanıtımı

Safir Çubuk, gelişmiş optik, mekanik ve bilimsel uygulamaların zorlu gereksinimlerini karşılamak üzere tasarlanmış, hassas bir şekilde üretilmiş, yüksek saflıkta tek kristal safir bileşenidir. Tek kristal alüminyum oksitten (Al₂O₃) üretilen bu çubuk, olağanüstü sertlik, optik şeffaflık, termal kararlılık ve aşınma, korozyon ve yüksek basınca karşı direnç gösterir.

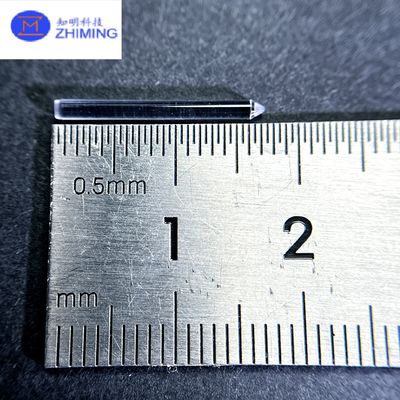

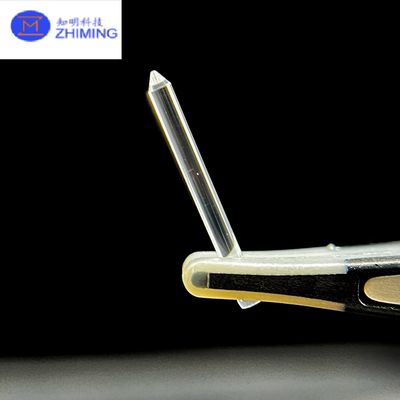

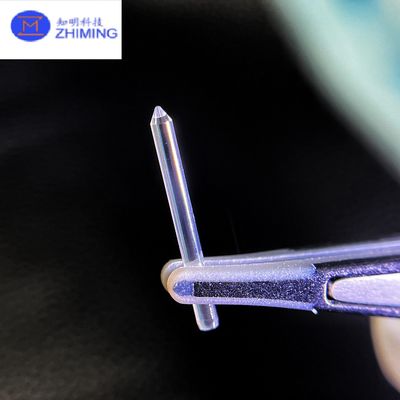

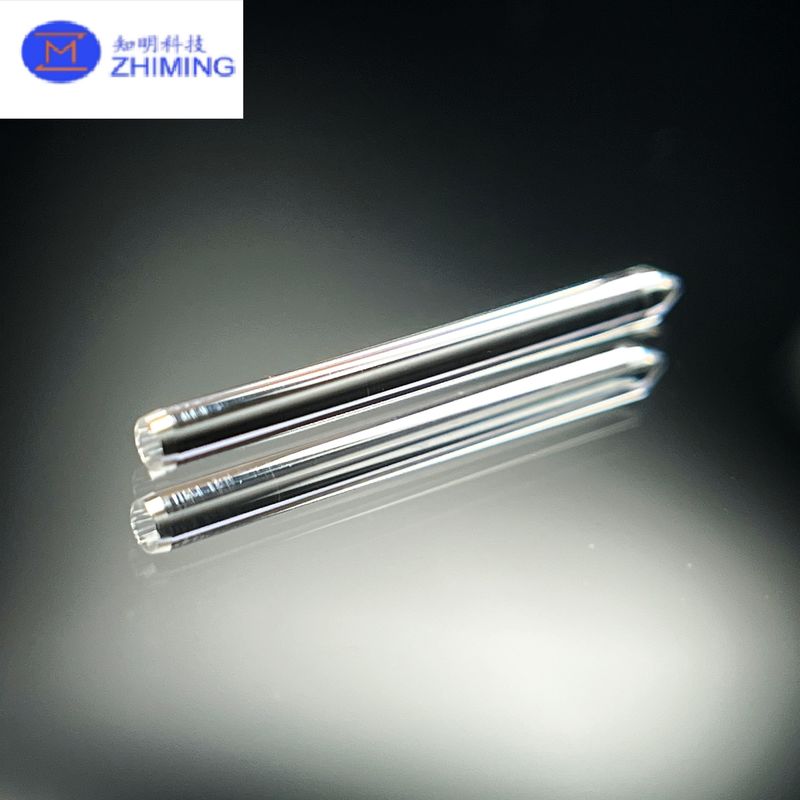

Bu özel safir çubuğu farklı kılan şey, ince konik veya konik bir ucu da içeren özelleştirilmiş geometrisidir; bu da hem boyutsal doğruluk hem de aşırı dayanıklılık gerektiren niş uygulamalar için tasarlandığını gösterir. Elmastan sonraki en yüksek sertliğe (Mohs 9) sahip olan safir çubuklar, arızanın söz konusu olmadığı yüksek stresli ortamlarda genellikle cam veya kuvars yerine tercih edilir.

Bu çubuklar, havacılık, yarı iletken işleme, metroloji, fotonik, biyomedikal cihazlar ve aşırı koşullar altında tutarlı performansın gerekli olduğu yüksek sıcaklıkta işleme gibi birçok sektörde yaygın olarak kullanılmaktadır.

Safir Çubuğun Üretim İlkesi S1: Safir çubukları kuvars, cam veya seramik çubuklardan daha üstün yapan nedir?

1. Kyropoulos (KY) Yöntemi

KY yöntemi, büyük, yüksek kaliteli toplu safir kristalleri büyütmek için yaygın olarak benimsenmiştir. Yüksek sıcaklıklı bir fırın içinde, bir tohum kristalinin erimiş alüminyum oksitten (Al₂O₃) yavaşça çekilmesini içerir. İşlem, optik olarak izotropik ve yapısal olarak kararlı bir safir külçe üretmek için sıcaklık gradyanını, çekme hızını ve dönme hızını düzenlemek üzere dikkatle kontrol edilir. Katılaştıktan sonra, safir külçe yönlendirilir, kesilir ve çubuklar halinde işlenir.

2. Kenar Tanımlı Film Beslemeli Büyüme (EFG) Yöntemi

EFG yöntemi, önceden tanımlanmış şekillere sahip safir çubuklar, tüpler ve profiller üretmek için idealdir. Bu teknikte, bir kalıp (veya şekillendirici), erimiş safir ile dolu bir potaya batırılır. Erimiş malzeme, kılcal etki ile kalıptan yukarı çekilir ve katı bir çubuk halinde kristalleşir. Bu, sıkı boyutsal toleranslara ve minimum işlem sonrası uygulamaya sahip çubukların sürekli üretimine olanak tanır.

Kristal büyütmeden sonra, safir çubuklar elmas testereler kullanılarak istenilen uzunlukta kesilir ve optik sınıf yüzeyler ve keskin veya yuvarlak uçlar, oluklar veya basamak geçişleri gibi hassas geometrik özellikler elde etmek için ultra ince aşındırıcılar kullanılarak parlatılır.

Safir Çubuk Özellikleri

Safir Çubuğun ÖzellikleriS1: Safir çubukları kuvars, cam veya seramik çubuklardan daha üstün yapan nedir?

Bu özellikler nedeniyle, Tek Kristal Safir, hassas mekanik parçalar için yaygın olarak kullanılmaktadır.

-Kararlı Dielektrik Sabiti, Çok Düşük Dielektrik Kaybı, İyi Elektriksel Yalıtım.

Tek Kristal Safir, süper yüksek frekans bölgelerinde alt tabakalar için bir malzeme olarak kullanılır. Ayrıca bir yalıtım malzemesi ve mikrodalga penceresi olarak da kullanılır. Tek Kristal Safir, Elektronik Endüstrilerinde vazgeçilmez hale gelmiştir.

-Mükemmel Işık Geçirgenliği.

Tek Kristal Safir, mükemmel mekanik özellikleri ve ısı direnci nedeniyle çeşitli vakum ekipmanları, reaksiyon fırınlarındaki pencereler, tarayıcı pencereleri ve optik iletişim için kapaklar için kullanılır.

-İyi Termal İletkenlik ve Yüksek Isı Direnci

.Düşük sıcaklıklarda mükemmel termal iletkenlik, Tek Kristal Safirin termal iletim ve ısı radyasyonu gerektiren birçok farklı alanda şeffaf bir malzeme olarak kullanılmasına olanak tanır.

Safir çubuğun parametresi

Boyut

Safir Çubuğun UygulamalarıS1: Safir çubukları kuvars, cam veya seramik çubuklardan daha üstün yapan nedir?

1. Yarı İletken ve Elektronik

Yarı iletken imalatında hizalama pimleri, gofret tutucular veya prob uçları olarak kullanılır.

• Ataletleri ve termal dirençleri nedeniyle biriktirme ve dağlama odalarında referans çubukları veya ara parçalar olarak hizmet eder.
• ​

Sıkça Sorulan Sorular (SSS)

Uçlu safir çubuklar, optik hizalama araçları, spektroskopi probları veya uç tabanlı ölçümler (atomik kuvvet mikroskobisindeki gibi) için idealdir.

• Yalıtım ve mekanik destek için yüksek vakum sistemlerinde ve kriyojenik kurulumlarda kullanılır.
• ​

Sıkça Sorulan Sorular (SSS)

Optik olarak parlatılmış yüzeylere sahip safir çubuklar, lazer sistemlerinde ışın kılavuzları, ışık kanalları veya koruyucu lensler olarak kullanılır.

• Geniş iletim spektrumları (150 nm ila 5500 nm) nedeniyle IR/UV optik sistemlerinde bileşen olarak hizmet eder.
• ​

Sıkça Sorulan Sorular (SSS)

Biyouyumlu ve kimyasal olarak inert safir çubuklar, implante edilebilir cihazlarda, cerrahi aletlerde ve endoskopik aletlerde kullanılır.

• Şeffaflıkları, insan vücudunun içindeki optik fiber sistemler veya sensörlerle entegrasyona izin verir.
• ​

Sıkça Sorulan Sorular (SSS)

Safir çubuklar, sağlamlıkları, düşük ağırlıkları ve radyasyona karşı dirençleri nedeniyle uçaklarda, uydularda ve askeri sınıf optik sistemlerde yapısal ve optik bileşenler olarak hizmet eder.

• ​

Sıkça Sorulan Sorular (SSS)

1800°C'nin üzerindeki sıcaklıklara ve aşındırıcı ortamlara dayanabilme yetenekleri, onları fırınlarda, termal sensörlerde ve enerji araştırmalarında kullanıma uygun hale getirir.

• ​

Sıkça Sorulan Sorular (SSS)

Safir Çubuğun SSS'siS1: Safir çubukları kuvars, cam veya seramik çubuklardan daha üstün yapan nedir?

A1:
Safir, benzersiz bir özellik kombinasyonu sunar: aşırı sertlik (Mohs 9), UV'den orta-IR'ye kadar yüksek optik iletim, mükemmel kimyasal direnç ve üstün termal iletkenlik. Optik netliğin ve yapısal bütünlüğün her ikisinin de gerekli olduğu uygulamalarda kuvars ve seramiklerden daha iyi performans gösterir.S2: Safir çubuk şekil, uzunluk veya çap olarak özelleştirilebilir mi?

A2:
Evet. Safir çubuklar dış çap (tipik olarak 0,3 mm ila 20 mm), uzunluk (200 mm veya daha fazla) ve uç yüzey geometrisi (düz, kubbe, konik, dişli) açısından özelleştirilebilir. Yüzey kalitesi, tolerans ve yönlendirme (C-düzlemi, A-düzlemi, R-düzlemi) de uyarlanabilir.S3: Safir çubuk optik olarak mı parlatılır yoksa sadece mekanik olarak mı taşlanır?

A3:
Uygulamaya bağlı olarak, çubuklar mekanik olarak taşlanmış veya optik olarak parlatılmış hallerde tedarik edilebilir. Optik veya lazer uygulamaları için, λ/10'dan daha iyi düzlüğe sahip çift taraflı optik parlatma öneririz.S4: Safir çubuklar ne tür ortamlarda çalışabilir?

A4:
Safir çubuklar yüksek vakuma, kriyojenik sıcaklıklara, aşındırıcı asitlere ve bazlara, yüksek radyasyon alanlarına ve 2000°C'ye kadar sıcaklıklara dayanabilir. Aşırı ortamlar için idealdirler.S5: Bu çubuklar kızılötesi veya ultraviyole sistemlerle uyumlu mu?

A5:
Kesinlikle. Safir, yaklaşık 150 nm (UV) ila 5,5 µm (orta-IR) arasında dalga boylarını iletir, bu da onu hem IR hem de UV optik sistemleri için popüler bir seçim haline getirir.S6: Özel bir safir çubuğun üretimi ne kadar sürer?

A6:
Özel çubuklar için standart üretim süresi, karmaşıklığa, miktara ve sonlandırma gereksinimlerine bağlı olarak tipik olarak 2–4 haftadır. Acele hizmetler mevcut olabilir.S7: Ne gibi toleranslar elde edebilirsiniz?

A7:

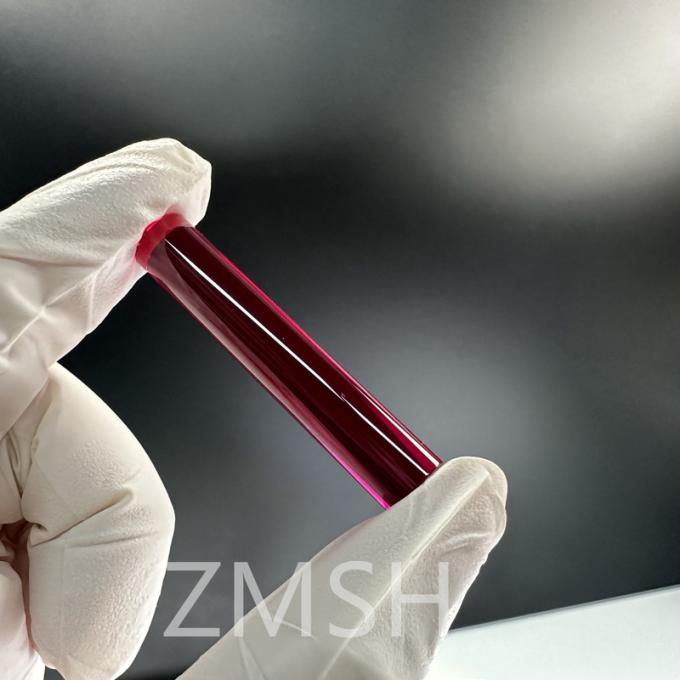

Yüksek hassasiyetli uygulamalar için ±0,01 mm boyutsal toleranslar ve <5 nm Ra yüzey pürüzlülüğü elde edilebilir.İlgili ürünlerYakut Çubuk Lazer Teknolojisi Sentetik Safirden Yapılmış Tıbbi Aletler Çap 1×7cm

Özelleştirilebilir Safir Düzensiz Çubuk Endüstriyel Özel Amaçlı Uygulamalar Yüksek Sertlik
