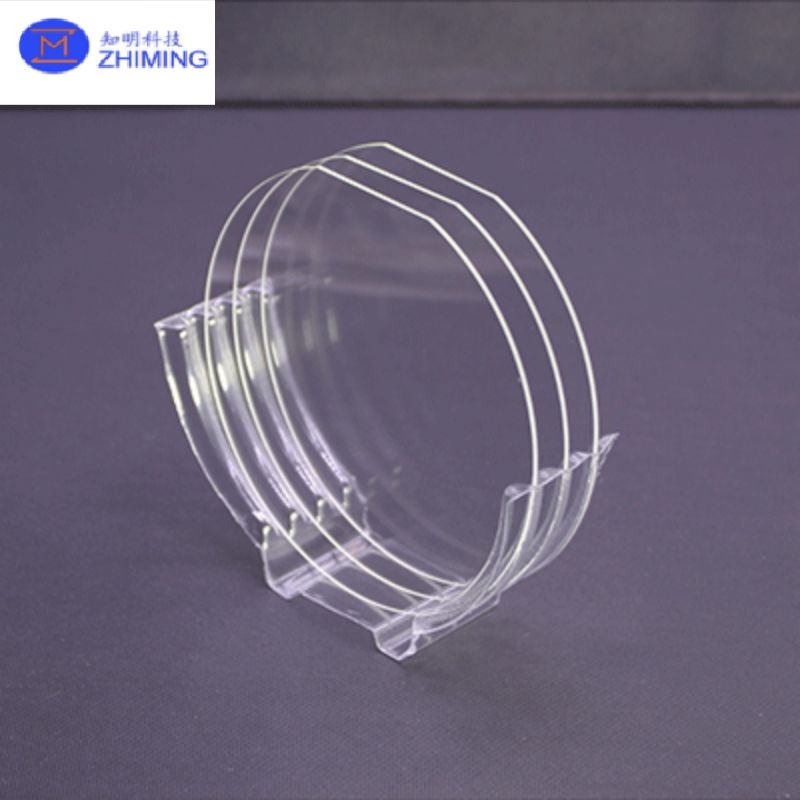

BF33 cam levhasının tanıtımı

BOROFLOAT 33 veya BF 33 olarak bilinen BF33 cam levha, SCHOTT tarafından üretilen, olağanüstü termal, optik, kimyasal,ve mekanik özellikleri. Adındaki ′′33′′, yaklaşık olarak 3,3 ppm/°C'lik termal genişleme katsayısı (CTE) 'na atıfta bulunur. Bu özellik silikona çok yakındır.yarı iletken ve mikroelektronik uygulamalar için tercih edilen bir seçim haline getirir.

BOROFLOAT 33, SCHOTT'un öncü mikro float işlemini kullanarak oluşturulur, bu da ayna benzeri yüzey kalitesine, yüksek düzlüğe, minimum mikro kabalığa sahip homojen bir malzeme elde eder.ve genel olarak olağanüstü optik berraklık .

BF33 cam levhasının malzeme bileşimi ve yapısal bütünlüğü

BF33 cam bileşimi yaklaşık olarak:

• SiO2

• B2O3

• Na2O/K2O

• Al2O3

Bu formülasyonun önemli faydaları vardır:

• Düşük yoğunluk, tipik soda- kireç camından daha hafif, hafif katmanlı yapılara (örneğin kurşun geçirmez cam) olanak tanır.

• Düşük alkali içeriği, analitik veya biyomedikal cihazlarda süzülmeyi azaltır ve ölçümler sırasında müdahaleyi en aza indirger.

BF33 cam levhasının termal ve mekanik özellikleri

Isı Performansı

• Termal Genişleme katsayısı (CTE): ≈ 3.25 ppm/°C ≈ yakından eşleşen silikon ≈ sıcaklık değişiklikleri sırasında minimum stres sağlar ve anodik bağlama gibi işlemler için gereklidir.

• Sıcaklığa direnç: Uzun süreli kullanım için 450 °C'ye kadar ve kısa süreli (<10 saat) operasyonlar için 500 °C'ye kadar.

• Isı Şok Direnci: Düşük CTE'si ve yapısal bütünlüğü, hızlı sıcaklık dalgalanmalarına mükemmel direnç sunar, çatlak veya bükülmeyi önler.

Mekanik Güç

• Sertlik: Yüksek Knoop sertliği (≈ 480 HK) ve sağlam aşınma direnci, sıradan soda- kireç camından önemli ölçüde üstün.

• Elastik Modül: Yaklaşık 64 kN/mm2 ve Poisson oranı 0 civarındadır.2.

• Bu özellikler, BF33'ü penetrasyona, çiziklere ve mekanik aşınmaya karşı son derece dayanıklı kılar.

BF33 cam levhasının optik ve kimyasal özellikleri

Optik özellikleri

• Yüksek şeffaflıkUV, görünür ve yakın IR dalga boylarında, çok düşük otofluoresans ile yüksek hassasiyetli optik ve analitik sistemler için idealdir.

• UV iletim: 0,5 mm kalınlığında, geçirgenlik > 90% 308 nm'de ve hala > 35% 248 nm'de diğer ince cam malzemelerinden önemli ölçüde üstün.

Kimyasal Dayanıklılık

• Suya, güçlü asitlere, alkalilere ve organik çözücülere karşı mükemmel direnç, BF33'ü ıslak kazma, CMP veya analitik aletler gibi sert kimyasal ortamlar için özellikle uygun hale getirir.

• Hidrolitik ve koroziv direnciISO/DIN standartlarına göre 1. sınıf.

BF33 cam levhasının yüzey kalitesi ve üretimi

Birçok tedarikçiÇift taraflı cilalı (DSP)BF33 levhaları, genellikle sub-nanometre yüzey kabalığı (< 1 nm Ra), sıkı TTV (< 10 μm) ve düşük kusurlu bitirme (örneğin, çizme / kazma 60/40), zorlu mikro üretim gereksinimleri için uygundur.

Bu tür özellikler, özellikleAnodik bağlama,lazerle bağlanmayı kaldırmak, veoptik montajYüzey kalitesinin kritik olduğu yerlerde.

BF33 cam levhalarının tipik uygulamalar

BF33'ün olağanüstü özellikleri, çeşitli alanlarda kullanılacak bir malzeme haline getiriyor:

• Yarım iletkenler ve mikroelektronik: Taşıyıcı levhalar, silikon ile anodik bağlama, levha inceltme, mikrofluidik, MEMS, optik sensörler ve laboratuvar üzerinde çip cihazları.

• Optik ve Fotonik: Lazer optikleri, filtreler, aynalar, mikroskop slaytları ve zorlu termal ortamlardaki optikler.

• Analitik ve Biyomedikal: Biyoçipler, titrasyon plakaları, mikrofluidik sistemler, düşük otofluoresans ve kimyasal saflık sayesinde teşhis araçları.

• Endüstriyel Uygulamalar: Yüksek sıcaklık optikleri, fırın pencereleri, floodlight kapakları, kimyasal reaktörler için gözlükler.

• Enerji ve Çevre Teknolojisi: Fotovoltaik sistemler, çevre sensörleri ve mikrofluidik çevre izleme cihazları için substratlar.

• Havacılık ve Savunma: Kalıcı, termik olarak istikrarlı bileşenler, örneğin enstrüman panelleri, sensör pencereleri ve uzay optikleri.

BF33 cam levhasının özet ve avantajları

Özetle, BF33 / BOROFLOAT 33 cam levha eşsiz bir özellik kombinasyonu sunar:

Bu özellikler, güvenilirliğin, hassasiyetin ve dayanıklılığın vazgeçilmez olduğu uygulamalar için çok yönlü ve yüksek performanslı bir substrat haline getirir.

BF33 cam levhasının sonucu

BF33/BOROFLOAT 33 cam levhası, SCHOTT'un mikrofloat süreci ile tasarlanmış en üst düzey borosilikat cam substratı olarak öne çıkıyor.Yüksek optik kalitesi, kimyasal inertliği, mekanik dayanıklılığı ve yüzey mükemmelliği, gelişmiş yarı iletken ambalajından en son optik sistemlere kadar tüm ölçeklerde vazgeçilmez hale getirir.Biyomedikal aletler, ve havacılık teknolojileri.

BF33 cam levhası için sık sorulan sorular (FAQ)

BF33 camı nedir?

BOROFLOAT 33 olarak da bilinen BF33, SCHOTT'un özel mikrofloat işlemini kullanarak üretilen yüksek kaliteli bir borosilikat yüzen camdır. Düşük termal genişleme (~ 3.3 × 10−6 K−1),Yüksek termal şok direnci, mükemmel kimyasal dayanıklılık ve olağanüstü optik berraklık.

BF33 ile sıradan cam arasındaki fark nedir?

Soda kireç camının aksine, BF33 % 80'den fazla silikon ve önemli miktarda bor oksit içerir:

• Termal genişlemeyi azaltır, sıcaklık döngüsü sırasında çatlamayı önler.

• Asitlere, bazlara ve çözücülere karşı kimyasal direnci arttırır.

• UV ve kızılötesi iletimi iyileştirir.

• Mekanik dayanıklılığı ve çizik direncini arttırır.

BF33 camı neden yarı iletken ve MEMS imalatında yaygın olarak kullanılmaktadır?

Termal genişlemesi silikon ile eşleşiyor, stressiz anodik bağlanmayı mümkün kılıyor.ve diğer temiz oda işlemleri bozulmadan.

BF33 cam levhaları cilalanabilir mi?

Evet. BF33 levhaları genellikle yüzey kabalığı < 1 nm Ra ve düşük toplam kalınlık değişimi (TTV) ile DSP (İki taraflı cilalı) veya SSP ((Tek taraflı cilalı) olarak sunulur.Fotolitografi ve wafer bağlama için kritik olan.
