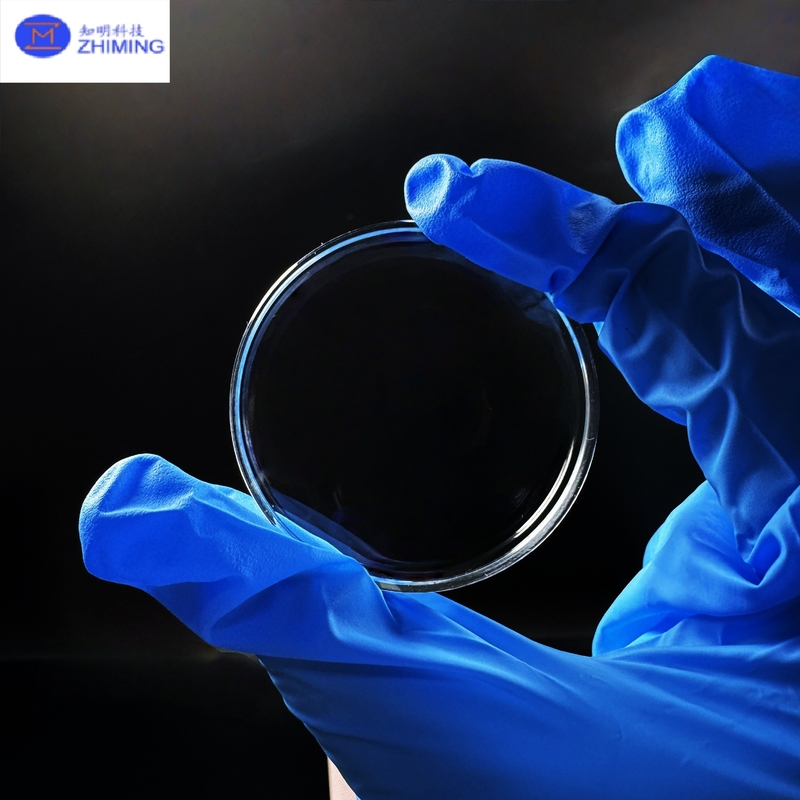

Sapphire Optik Pencere Genel Görünümü

Sapphire optik pencereler, tek kristal alüminyum oksitten (Al2O3) yapılan yüksek performanslı bileşenlerdir.
Eşsiz kristal yapıları nedeniyle, safir pencereler:

• Üstün sertlik

• Mükemmel optik iletim

• Üstün termal ve kimyasal kararlılık

• Olağanüstü mekanik dayanıklılık

Dayanıklılık ve güvenilirliğin kritik olduğu havacılık, savunma, optik, tıbbi aletler ve endüstriyel uygulamalarda yaygın olarak kullanılırlar.

Sapphire Optik Pencere Tipik Özellikleri (Kustomlaştırılabilir)

• Çapı: 5 mm ¥ 300 mm

• Kalınlığı: 0.1 mm 20 mm

• Yüzey Doğruluğu: λ/10, λ/4, λ/2 seçenekleri

• Paralellik: <1 arcmin

• Yüzey kalitesi: 10/5, 20/10, 40/20 (MIL-PRF-13830B)

• Gösterim: Görülebilir spektrumda %85'den fazla (kaplamadan)

• Kaplama seçenekleri: AR, HR, çift bantlı veya özel kaplamalar

Sapphire Optik Pencere Üretim Süreci Özetleri

1. Kristal Büyüme

   • Yüksek saflıkta alümina erdirilir ve safir kristalleri haline gelir (Czochralski veya Kyropoulos yöntemleri).

   • Kesin bir kontrol, kusursuz, optik açıdan açık tek kristallerin sağlanmasını sağlar.

2. Kesme

   • Safir küpleri elmas tel testereleri veya lazer kesimi ile boş parçalara ayrılır.

   • Optik özellikleri optimize etmek için yönelim kontrol edilir.

3. Döşeme

   • Mekanik öğütme kalınlığı azaltır ve düz, paralel yüzeyler sağlar.

   • Elmas abrazifler hassas şekillendirme için kullanılır.

4. Polişleme

   • Yüksek hassasiyetli cilalama optik derecede yüzey kabalığına (RMS < 1 nm) ulaşır.

   • Son iletimi ve görüntüleme kalitesini belirler.

5. Kalite Denetimi

   • Interferometreler, mikroskoplar ve iletim testçileri düzlük, paralellik ve optik berraklığı ölçer.

   • Sadece uygun pencereler bitirilmeye devam eder.

6. Kaplama (ihtiyaç duyulmaz)

   • Daha iyi performans için AR, HR veya çok katmanlı kaplamalar uygulanır.

7. Temizlik ve Paketleme

   • Ultrasonik temizlik parçacıkları ve kirletici maddeleri çıkarır.

   • Zarar görmemek için temiz, koruyucu ortamlarda paketlenmiş.

Sapphire Optik Pencerelerinin Uygulamaları

• Lazer SistemleriKoruma ve iletim için yüksek güçlü lazer pencereleri

• Havacılık ve Savunma: füze kubbeleri, uçak sensörleri, uydu optikleri

• UV/IR cihazları: UV spektrometre, IR dedektörleri, görüntüleme sistemleri

• Tıbbi Cihazlar: Lazer cerrahi ekipmanları, endoskoplar, teşhis aletleri

• Endüstriyel İzleme: Fırın pencereleri, basınç sensörleri, plazma teşhisleri

Sapphire Optik Pencerenin Avantajları

• Uzun hizmet ömrü, bakım maliyetlerini azaltır

• Aşırı ortamlarda (yüksek sıcaklık, yüksek basınç, koroziv koşullar) mükemmel performans

• Geniş bir spektrumda yüksek optik iletim

• Çeşitli bilimsel, endüstriyel ve savunma uygulamaları için tamamen özelleştirilebilir

Sapphire Optical Window'un Sık Sorulan Sorular

S1: Safira pencereleri ile kuvars veya cam pencereler arasındaki fark nedir?
A1: Sapphire pencereleri çok daha sert (Mohs 9 vs Mohs 5 ′′ 7), daha dayanıklıdır ve aşırı ortamlara dayanabilir.Kuvars veya cam pencereler daha ucuz, ancak yüksek stres veya yüksek sıcaklık koşulları için uygun değildir.

S2: Safir pencereler yüksek güçlü lazerlerle kullanılabilir mi?
A2: Evet, safir pencereler düşük emicilik, yüksek hasar eşiği ve mükemmel ısı iletkenliğine sahiptir, bu da onları yüksek güçlü lazer uygulamaları için ideal hale getirir.

S3: Safir pencereler hem UV hem de IR bölgelerinde şeffaf mıdır?
A3: Evet, safir, geniş bir spektrum kaplayan 200 nm (derin UV) ile 5000 nm (orta IR) arasında iletiyor.

S4: Hangi kaplamalar mevcut?
A4: Uygulama gereksinimlerine göre yansıma karşıtı (AR), yüksek yansıma (HR), kısmi iletim veya çok bantlı kaplamalar uygulanabilir.
