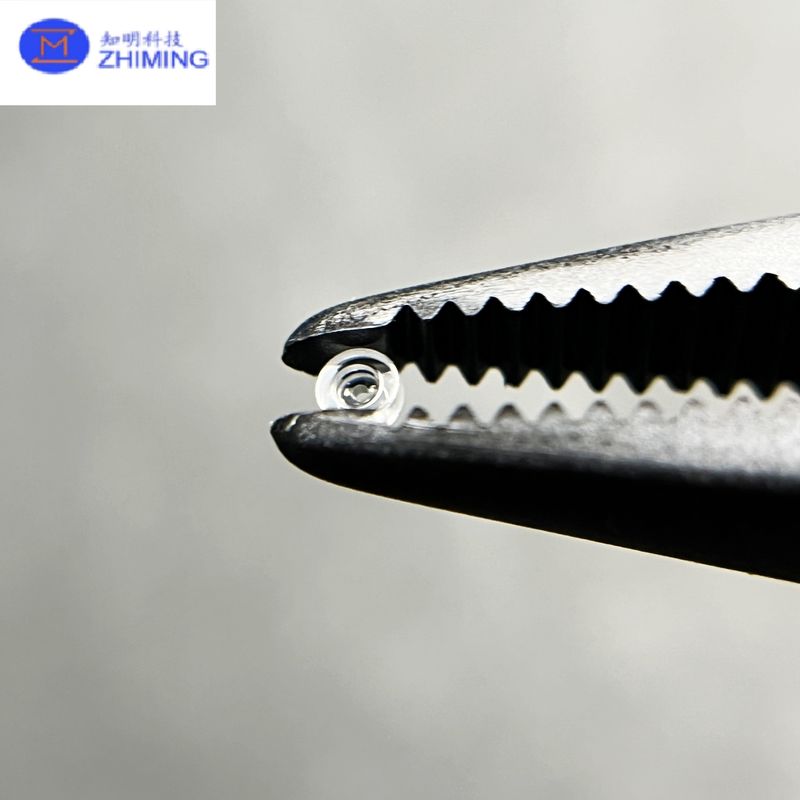

Sapphire Through-Hole Bearing (Zafir Çapraz Çapraz Taşıyıcı) Custom Precision Optical Bearings

BuSaphir Çukurlu TaşıyıcıYüksek hassasiyetli, aşınmaya dayanıklı ve optik olarak istikrarlı bir bileşendir ve zorlu hareket kontrolü ve mikro-mekanik sistemler için tasarlanmıştır.Tek kristal safirin olağanüstü sertliği ve kimyasal istikrarından yararlanmak, bu özel rulmanlar uzun süre dayanıklılık, ultra pürüzsüz dönüş ve sert veya yüksek temizlik ortamlarında olağanüstü performans sunar.

FabrikamızTamamen özelleştirilmiş delikli safir rulmanları, delik boyutunu, dış çapını, kalınlığını, çemberlenmesini, doğruluk derecelerini ve optik aletlerin, yüksek hızlı spindlelerin, ölçüm cihazlarının gereksinimlerini karşılamak için yüzey finişini kapsar.ve yarı iletken ekipmanları.

Ürün Özellikleri

1Üstün Sertlik ve Kullanım Direnci

Sapphire sıralarıMohs ölçeğinde 9, sürekli sürtünme, yüksek yük veya uzun süreli çalışma altında bile boyut doğruluğunu ve cilalanmış bir yüzeyi korumasına izin verir.

2Çok yüksek boyutlu hassasiyet.

Sıkı toleranslar CNC işleme, hassas döşeme ve ultrasonik sondajla elde edilebilir:

• Delik çapı toleransı: ±0,005 ∼0,02 mm

• Silindriklik 0,01 mm'ye kadar

• Yüzey kabalığı (Ra): < 0,02 μm

Bu, olağanüstü pürüzsüz dönüş performansını sağlar.

3Mükemmel kimyasal ve termal kararlılık

Sapphire aşırı koşullarda mekanik özelliklerini korur:

• Sıcaklığa dayanıklılık: 1000°C+

• Asit / alkali direnci

• Deformasyon yok, mikro aşınma parçacıkları dökülmüyor

Temiz oda, optik ve yarı iletken uygulamaları için idealdir.

4. Özelleştirilebilir Geometri

Özel özellikleri destekliyoruz:

• Çukur boyutu

• Dış çapı ve kalınlığı

• Çekirdekler, şeritler, özel şekiller

• Poliş, mat veya çift finişli yüzeyler

• Tercihli metalleşme veya yapıştırma ara yüzü

Üretim Teknolojisi

Hassas sondaj (ultrasonik sondaj / lazer sondajı)

Minimal parçalama ve sıkı boyut kontrolü ile pürüzsüz, dikey delikler yaratır.

Çift taraflı yapıştırma ve cilalama

Düzlük, paralellik ve yüzey kabalığını optik dereceli gereksinimleri karşılamayı sağlar.

CNC Profilleme ve Çamferleme

Daha iyi montaj uyumluluğu için özel dış şekiller ve hassas kenarlar sağlar.

Başvurular

Safir delikli rulmanlar yaygın olarak kullanılır:

• Optik aletlerGimballeri, tarama bileşenleri, hassas döner modüller

• Yüksek hassasiyetli ölçüm cihazları¥ Çaplama göstergeleri, mikro mekanizmalar

• Yarım iletken ve MEMS ekipmanlarıYerleştirme ve yönlendirme bileşenleri

• Tıbbi cihazlarPompalar, mikro rotorlar, analitik aletler

• Havacılık ve savunma- hafif, istikrarlı mikro-mekanik yapılar

• Lüks mekanik saatlerÇok düşük sürtünme ve uzun kullanım ömrü

Tipik Özellikler (Kustomlaştırılabilir)

Özel Saphir Taşları Seçmenin Avantajları

• Kristal işleme ve cilalama

• 10 yıldan fazla safira bileşenleri üretme deneyimi.

• Hızlı prototip üretimi mevcut

• Sıkı optik ve boyutlu denetim (interferometre, CMM, kabalık ölçer)

• Istikrarlı seri üretim kapasitesi

Sık Sorulan Sorular

S1: Standart olmayan delik şekillerini özelleştirebilir misiniz (oval, adımlı, konik)?

Evet, özel şekilli delikler için ultrasonik, CNC ve lazer işleme sunarız.

S2: Minimum açıklık boyutu nedir?

Başarabiliriz.0.2 mmkalınlığa ve boy oranına bağlı olarak mikro delikler.

S3: Safir rulmanlar metal veya seramik rulmanlar yerine geçebilir mi?

Düşük sürtünme, yüksek hassasiyet ve ultra temiz ortamlar için safir rulmanlar metal ve sıradan seramikten daha iyidir.

S4: Yakut delikli rulmanları tedarik ediyor musunuz?

Renksiz safirlerin yanı sıra yakut ve mavi safir malzemeleri de mevcuttur.
