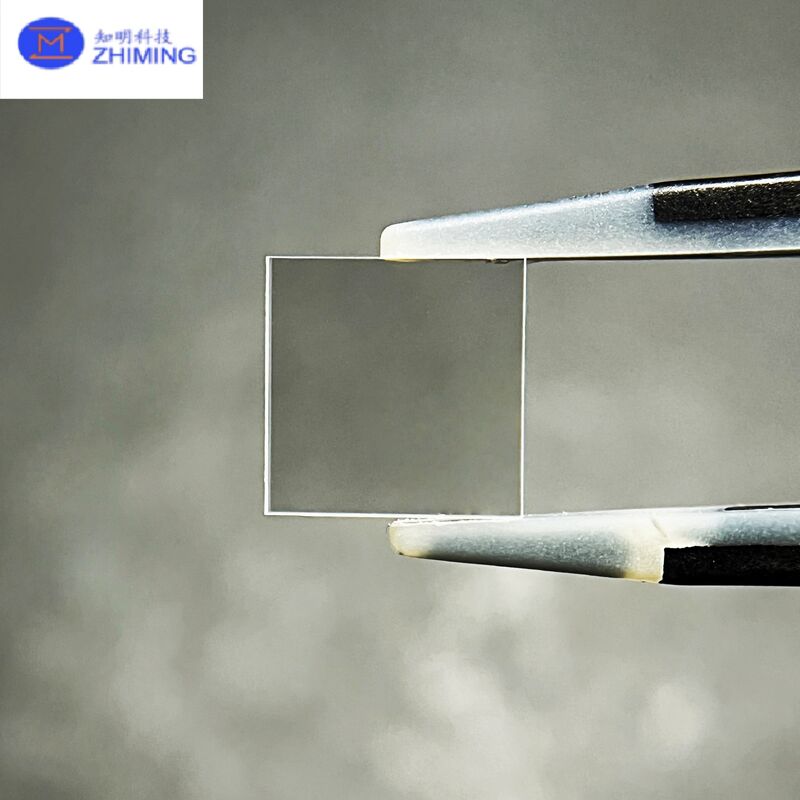

Özel safira kare plaka (İki taraflı cilalı)

Çift taraflı optik cilalama ile özel safir kare plakalar, birinci sınıf tek kristal alüminyum oksitten (Al2O3) üretilen yüksek hassasiyetli bileşenlerdir.Mükemmel optik iletim, olağanüstü termal kararlılık ve üstün kimyasal direnç, safir gelişmiş optik ve endüstriyel uygulamalarda kullanılan en güvenilir malzemelerden biridir.Çift taraflı cilalama, levhanın her iki yüzeyinin de aynalı derecede kaba ve düz olmasını sağlar, parçayı hassas ışık iletimi, düşük saçılma ve yüksek geometrik doğruluk gerektiren uygulamalar için uygun hale getirir.

Tek taraflı cilalı plakalarla karşılaştırıldığında, çift taraflı cilalı safir kare plakaları daha yüksek simetri, daha iyi paralellik, daha iyi düzlük ve üstün optik tekdüzelik sunar.Lazer sistemlerinde yaygın olarak kullanılırlar., optik pencereler, bilimsel aletler, yarı iletken ekipmanları, spektroskopi cihazları ve zorlu çevre gözlem pencereleri.

1Malzeme Özellikleri

Sapfir, korundun tek kristal bir biçimidir ve Mohs ölçeğinde 9. sırada yer alan en sert optik malzemeler arasındadır.Özellikleri, zorlu ortamlarda uzun süreli istikrar için idealdir..

Ana malzeme avantajları şunlardır:

•Ultra geniş spektrum iletim:
Safir, çok spektrumlu uygulamalara izin veren 150 nm'den (derin UV) 5,5 μm'den (IR) daha fazla şeffafdır.

• Üstün mekanik dayanıklılık:
Yüksek basınç dayanıklılığı, bükme dayanıklılığı ve aşınma direnci, ağır mekanik yük veya sürekli aşınma altında dayanıklılığı sağlar.

• Üstün kimyasal kararlılık:
Asitlere, alkalilere ve çoğu kimyasal çözücüye dayanıklı, bu da koroziv ve yüksek basınçlı ortamlar için uygundur.

• Yüksek termal kararlılık:
Safir, hareketsiz atmosferlerde 1600 ° C'ye kadar sıcaklığa dayanır ve hızlı termal değişikliklerde yapısal bütünlüğünü korur.

2Ürün Özellikleri (İki taraflı cilalanmış)

1) Yüksek hassasiyetli çift taraflı optik cilalama

Her iki yüzey de Ra < 1 nm kadar düşük bir yüzey kabalığı ile optik kalitede cilalanmıştır. Bu, dağıtımı azaltır, optik berraklığı artırır,ve yüksek hassasiyetli lazer veya görüntüleme sistemlerini destekler.

2) Mükemmel düzlük ve paralellik

Çift taraflı cilalama, istek üzerine λ/4, λ/8, λ/10 veya hatta λ/20 gibi yüksek düzlük derecelerini sağlayan simetrik malzeme çıkarılmasını destekler. Paralellik ≤0 içinde kontrol edilebilir.Müdahale içeren uygulamalar için 005 mm, lazer boşlukları veya yüksek hassasiyetli ölçüm.

3) Yüksek optik tekdüzelik

Kalınlığın ve yüzey kalitesinin tekdüzeliği, hassas metroloji ve bilimsel araştırmada çok önemli olan, minimum dalga cephesi çarpıtması ile güvenilir optik performans sağlar.

4) Çevreye karşı güçlü dayanıklılık

Safir'in sertliği, termal istikrarı ve kimyasal dayanıklılığı, levhaları abrazif, yüksek sıcaklık veya koroziv koşullara uzun süre maruz kalmaya uygun kılar.

5) Tamamen özelleştirilebilir tasarım

Özel şekiller, boyutlar, çemberlenme, kalınlık toleransları, yönelim (C düzlemi, A düzlemi, R düzlemi) ve kaplama seçenekleri (AR, IR, AF) çeşitli uygulamalar için kullanılabilir.

3Standart Özellikler (Tamamen özelleştirilebilir)

4. Uygulama Alanları

1) Yüksek güçlü lazer sistemleri

Çift cilalanmış safir plakalar, lazer pencereleri, ışın dağıtım sistemleri ve yüksek enerjili optik bileşenler için mükemmel bir iletim ve düşük dağılım sağlar.

2) Optik ölçüm ve interferometri

Son derece yüksek düzlük ve paralellik sayesinde, interferometreler, Fabry-Pérot boşlukları, etalonlar, dalga cephesi ölçüm ekipmanları ve hassas optik düzlükler için idealdir.

3) Bilimsel ve laboratuvar aletleri

Spektroskopi, görüntüleme ve analitik ekipmanlarda görüntüleme pencereleri, örnek substratları, inceleme optikleri ve koruyucu kapaklar olarak kullanılır.

4) Yarım iletken ve endüstriyel ekipman

Yüksek sıcaklıklı fırınlar, plazma odaları, wafer denetim araçları ve hassas sensörlerde, ısı ve kimyasallara dirençleri nedeniyle uygulanabilir.

5) Zorlu çevre ve koruyucu pencereler

Sapphire'ın eşsiz dayanıklılığı, havacılık kameraları, sualtı aletleri, petrol sahası inceleme cihazları ve yüksek basınçlı gözlem pencereleri için uygundur.

6) Yüksek kaliteli tüketici ve minyatür optik

Mikro-optik, biyometrik sensörler, küçük açıklıklı pencereler ve özel minyatür koruyucu plakalar için kullanılır.

5Çift taraflı cilalı safir levhaların avantajları

1. Üstün optik performansiletim, görüntüleme ve lazer uygulamaları için

2. Çift taraflı ayna bitirmesimetri ve düşük dalga cephesi hatasını sağlar

3. Yüksek dayanıklılıkfiziksel darbe, çizik ve aşınmaya karşı

4. Mükemmel uyumlulukKaplama ve yapıştırma işlemleri ile

5. Kesinlik montajları için idealsıkı bir geometri ve optik tutarlılık gerektiren

6Sık Sorulan Sorular

S1: Tek taraflı ve çift taraflı cilalanmış safir arasındaki fark nedir?
Çift taraflı cilalı safir, yüksek hassas optik sistemler için ideal olan daha yüksek düzlük, paralellik ve optik tekdüzelik sunarak her iki yüzeyin de optik kalitede bitirilmiştir.Tek taraflı cilalanmış plakalar, yalnızca bir optik yüzey gerektiğinde daha uygun maliyetlidir.

S2: Safir kare plakaları ne kadar ince yapılabilir?
Boyutlarına bağlı olarak 0.20 mm kadar ince plakalar üretebiliriz.

S3: Kaplamalar sunar mısınız?
Evet. AR (tek veya çift taraflı), AF (parmak izi karşıtı), IR kaplamalar ve metal filmler mevcuttur.
