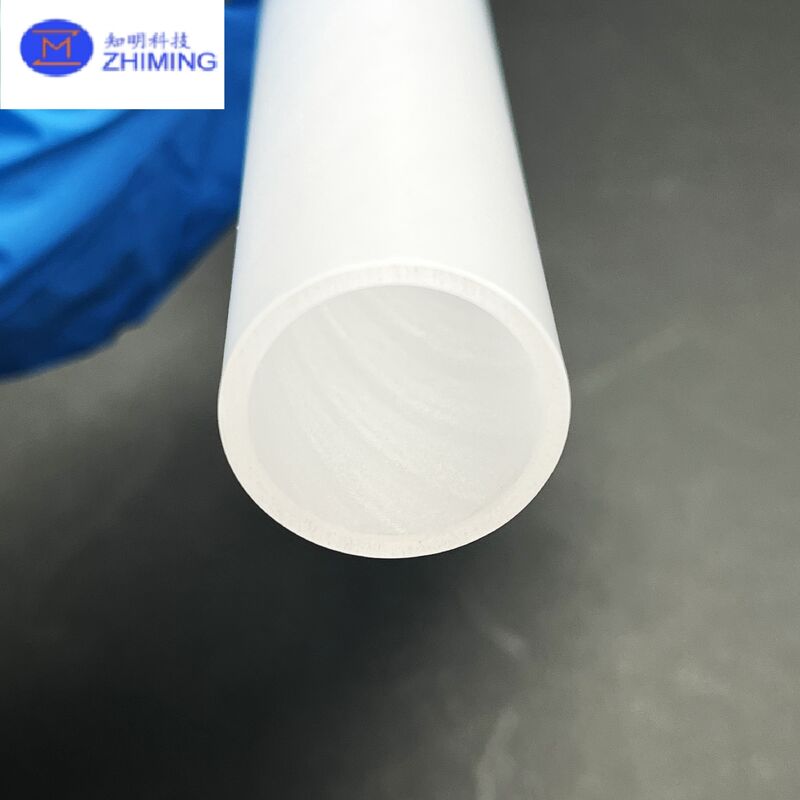

Precision Optical Semiconductor için EFG Sapphire Tube (Pulsuz Yüzey)

BuEFG (Konuç Tanımlı Filmle Beslenmiş Büyüme) safir tüpüGelişmiş EFG kristal büyüme süreci ile üretilen tek kristal alüminyum oksit bileşenidir.Geleneksel safir üretim yöntemlerinin aksine, toplu kristal kesimi ve daha sonra işleme dayanan, EFG tekniği uzun, tekdüze ve içi boş safir yapılarının doğrudan oluşturulmasını sağlar.ve zorlu endüstriyel ortamlar için uygun yüksek yapısal bütünlüğü sağlar.

Bu ürün bircilalanmamış (büyüm halinde) iç ve dış yüzey, EFG büyüme sürecinde oluşmuş doğal kristal dokuyu korur. Optik şeffaflığın gerekmediği ancak son derece dayanıklılık gerektirdiği çok çeşitli uygulamalar için uygundur.Kimyasal direnci, ve termal istikrar çok önemlidir.

1Ana Malzeme Avantajları

Yüksek saflıklı tek kristal safir (99.99% Al2O3)

Tüp, mükemmel fiziksel özelliklere sahip yüksek saf, kusursuz safira kristalinden yapılmıştır:

• Üstün aşınma direnci için 9 Mohs sertliği

• Yüksek basınç dayanıklılığı ve yapısal sertliği

• Yüksek sıcaklıklarda bile olağanüstü boyut sabitliği

• Asitlere, alkalilere ve yüksek saflıkta işlem gazlarına karşı tam kimyasal inertlik

Bu özellikler, cilalanmamış safir tüpünün kuvars, seramik, metal veya camdan çok daha dayanıklı ve kararlı olmasını sağlar.

2. Polişlenmemiş (Yetiştikçe) Yüzey

Parlaklaştırılmamış EFG safir tüpüDoğal mat kristal yüzeyBu, çeşitli mühendislik avantajları getirir:

• Daha düşük üretim maliyetiÜrünler için yüksek maliyetli optik sonlandırma işlemlerinden kaçınır

• Daha güçlü yüzey yapışması️ Kaplama, metalleştirme veya yapıştırma için idealdir

• İç stresin azaltılması- İşlem sonrası gerginlik yok

• Yapısal ve koruyucu roller için uygundurOptik iletim yerine

• Daha kolay ikincil işlemMüşteriler, gerekirse sadece kritik bölümlerde son cilalama yapabilirler.

Bu, cilalanmamış tüpün özellikle fırın bileşenleri, kimyasal nakliye ve yarı iletken işleme ekipmanları için uygun olmasını sağlar.

3EFG Büyüme Süresinin Avantajları

C eksenli kesilmiş borularla, KY yetiştirilen safirle veya işlenmiş safir silindirlerle karşılaştırıldığında, EFG yöntemi:

• Uzun tüp uzunlukları(1000 mm'e kadar veya daha fazla)

• Mükemmel duvar kalınlığı tekdüzeliği

• Üstün konsantriklikAynı anda iç/dış duvar oluşumu nedeniyle

• Esnek geometri tasarımı: yuvarlak, kare, oval, çok delikli borular

• Daha yüksek verim ve daha iyi maliyet performansı

Bu avantajlar, güvenilir, tutarlı ve özelleştirilebilir kristal bileşenleri gerektiren endüstriyel müşteriler için EFG safir tüplerini tercih edilen bir seçim haline getirir.

4Yüksek sıcaklık ve kimyasal istikrar

Safira'nın fiziksel dayanıklılığı tüpün şu durumlara dayanabilmesini sağlar:

• Oksitleyici ortamlarda >1500°C

• Inert veya vakum atmosferlerinde >2000°C

• Hızlı ısı döngüsüçatlamadan

• Koroziv ortamlara uzun süre maruz kalmak, şunları içerir:

  • Hidroklorik, sülfürik ve nitrik asitler

  • NaOH ve KOH gibi güçlü alkaliler

  • Klor içeren gazlar

  • Plazma ve reaktif iyon atmosferleri

Bu direnç seviyesi, kuvars, teknik seramik veya çoğu özel metal tarafından eşsiz.

5Tipik Uygulamalar

Termal, kimyasal ve mekanik özelliklerinin mükemmel bir kombinasyonu sayesinde, cilalanmamış EFG safir tüpü yaygın olarak kullanılır:

Yarım iletken ve Optoelektronik Ekipmanlar

• MOCVD/PECVD koruyucu tüpleri

• Yüksek sıcaklıkta reaksiyon odaları

• Lazer ve LED koruma kılıfları

• Plazma dirençli boru hattı bileşenleri

Yüksek Sıcaklıkta Endüstriyel Süreçler

• Fırın koruma boruları

• Termokopül koruma bileşenleri

• Kimyasal buhar ve gaz akış kanalları

Kimyasal ve koroziv sıvıların işlenmesi

• Asit/alkali dayanıklı boru hatları

• Yüksek saflıkta sıvı taşımacılığı

• Oksitleyici gaz dağıtım sistemleri

Mekanik ve yapısal bileşenler

• Kullanıma dayanıklı kollar ve kaplamalar

• Yüksek dayanıklılıklı yalıtım elemanları

• Zorlu ortamlarda destek yapıları

Bilimsel ve vakum ekipmanları

• Vakum sistemi gözlem portları

• Korozyona dayanıklı deney odaları

• Yüksek sıcaklıklı koruma yapıları

6Özelliklendirilebilir Özellikler

Çok çeşitli özelleştirme seçenekleri sunuyoruz:

• Dış çapı (OD):3'80 mm

• İç çapı (ID):1 ′′70 mm

• Duvar kalınlığı:1 ′′10 mm

• Uzunluk:1000 mm'e kadar

• Kesim:yuvarlak / kare / oval / çok kanallı

• Bitir. Bitir.cilalanmamış / öğütülmüş / karıştırılmış

• Yüzey Durumu:Çiçeklenmiş (pürüzsüz) veya yarı bitmiş

• Kristal yönelimi:Standart EFG yönelimi

Özel mühendislik örnekleri ve seri üretim serileri mevcuttur.

7Neden cilalanmamış EFG Sapphire tüplerini seçiyorsunuz?

• Poli safir tüplerine kıyasla daha ekonomik

• Yüksek yapısal bütünlük ve uzun hizmet ömrü

• Aşırı sıcaklıklar ve koroziv ortamlar için uygundur

• Mekanik, kimyasal ve koruyucu uygulamalar için idealdir

• Aşağıda işleme ve kaplama işlemleriyle uyumlu

SORULAR EFG Sapphire Tube (Puliş edilmemiş)

1EFG safir tüpü nedir?

Bir EFG safir tüp, Edge-Defined Film-Fed Growth yöntemi ile üretilen boş tek kristal alüminyum oksit bileşenidir. Bu teknik tüpün doğrudan son şekline gelmesini sağlar.,Mükemmel boyut sabitliği ve tekdüze duvar kalınlığı sunar.

2Pürüzsüz ve cilalanmış safir tüpleri arasındaki fark nedir?

• Pürüzsüz (büyüm halinde):Tüp yüzeyi, mekanik, kimyasal ve yüksek sıcaklık uygulamaları için uygun olan doğal mat kristal dokuyu korur.

• Yumuşatan:Yüzey optik olarak öğütülür ve şeffaflık için cilalanır, optik veya görüntüleme uygulamaları için kullanılır.
  Polişlenmemiş borular çok daha uygun maliyetlidir.

3Kuvars veya seramik yerine safir kullanmanın avantajları nelerdir?

Sapphire üstün teklifler sunuyor:

• Sertlik (Mohs 9)

• Yüksek sıcaklığa dirençli (>1500°C)

• Asitlere, alkalilere, plazmalara ve çözücülere karşı kimyasal direnç

• Mekanik dayanıklılık ve aşınma direnci

• Uzun hizmet ömrü

Sert ortamlarda kuvars ve teknik seramiklerin çoğundan daha iyidir.

4Pürüzsüz boru yüksek sıcaklık ortamlarına dayanabilir mi?

Evet, safir tüpler aşağıdakilerle çalışabilir:

• Tamam.1500°COksitleyici atmosferde

• - Ne kadar?2000°Cİnertik/vakum koşullarında
  Ayrıca mükemmel bir ısı şoku dayanıklılığına sahiptirler.
