Marka Adı: | zmkj |
Model Numarası: | GaN-FS-CU-C50-SSP 2 inç |
Adedi: | 10 ad |
fiyat: | 1200~2500usd/pc |

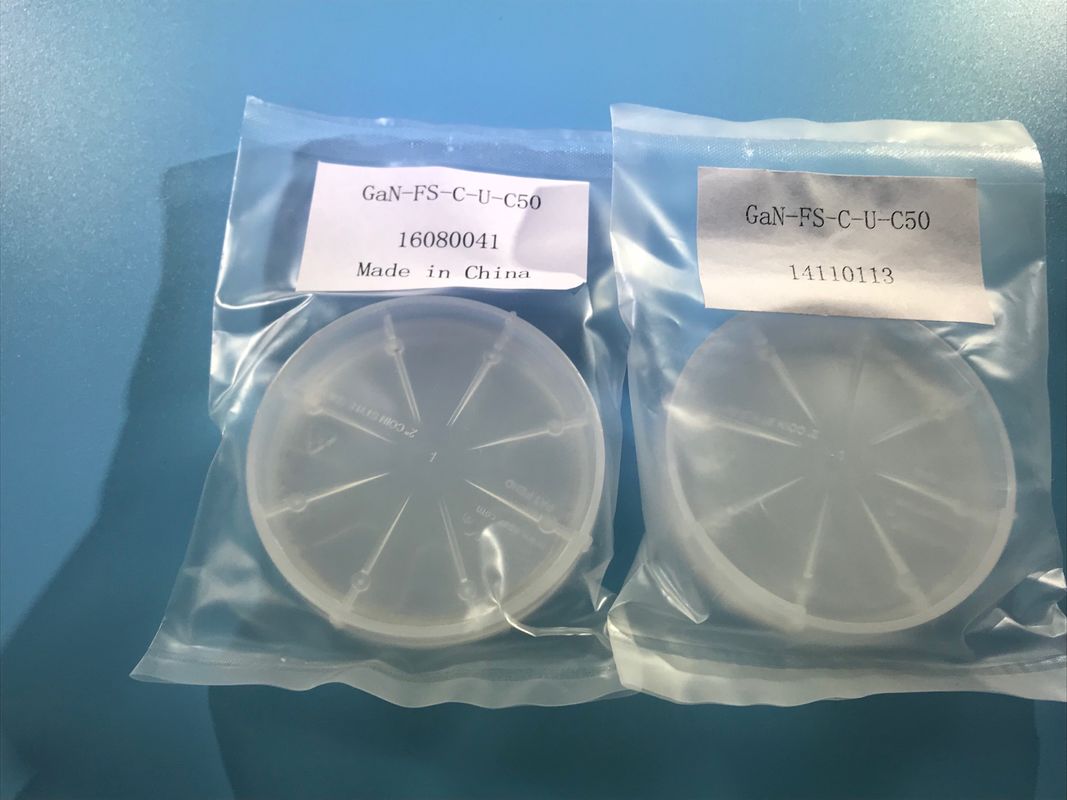

Paketleme Ayrıntıları: | Vakum paketi ile tek gofret durumda |
Ödeme Şartları: | T/T |
2 inç GaN substrat şablonu, LeD için GaN gofret, ld için yarı iletken Gallium Nitrit Gofret, GaN şablonu, mocvd GaN Gofret, Özelleştirilmiş boyutta serbest duran GaN Yüzeyler, LED için küçük boyutlu GaN gofret, mocvd Gallium Nitrit gofret 10x10mm, 5x5mm, 10x5 mm Gaid gofret, Polar Olmayan Bağlantısız GaN Substratlar (düzlem ve m düzlem)
GaN Gofret Karakteristiği
Galyum Nitrür bir çeşit geniş aralıklı bileşik yarı iletkendir. Galyum Nitrür (GaN) substratı
yüksek kaliteli bir tek kristal substrat. Çin'de 10 + yıldan beri geliştirilen orijinal HVPE metodu ve gofret işleme teknolojisi ile üretilmiştir. Özellikleri yüksek kristalli, iyi tekdüzelik ve üstün yüzey kalitesidir. GaN substratları, beyaz LED ve LD (menekşe, mavi ve yeşil) için birçok uygulamada kullanılır. Ayrıca, güç ve yüksek frekanslı elektronik cihaz uygulamaları için gelişme kaydedilmiştir.
Yasaklanmış bant genişliği (ışık yayma ve soğurma), ultraviyole, görünür ışık ve kızıl ötesi içerir.
2 inçlik serbest duran GaN yüzey özellikleri
n-tipi | p-tipi | Yarı yalıtım | |
---|---|---|---|
n [cm -3 ] | 10 19'a kadar | - | - |
p [cm -3 ] | - | 10 18'e kadar | - |
p [cm -3 ] | 10 -3 -10 -2 | 10 2 -10 3 | 10 9 -10 12 |
μ [cm 2 / Vs] | 150 ye kadar | - | - |
Toplam Kalınlık Değişimi (TTV) / µm | <40 | <40 | <40 |
Yay / um | <10 | <10 | <10 |
FWHM [arcsec], X-ışını sallanma eğrisinin epi-hazır yüzeyi, 100 μm x 100 μm yarıkta | <20 | ||
Çıkık Yoğunluğu [cm -2 ] | <10 5 | ||
Misorientation / C | Talep üzerine | ||
Yüzey | Kesim / zemin olarak Kabaca cilalı Optik olarak parlatılmış (RMS <3 nm) Epi hazır (RMS <0.5 nm) |
Bu Belirtimin Avantajları
Küçük Eğrilik | Daha Az Çıkık | Daha fazla Elektrik Taşıyıcıları | |
Lazerler | Daha Yüksek Verimler | Düşük eşik voltajı | Daha fazla güç |
LED'ler | Daha iyi verimlilik (IQE) | ||
transistörler | Düşük kaçak akım | Yüksek po |
Uygulama:
GaN, LED ekran, Yüksek Enerjili Algılama ve Görüntüleme gibi birçok alanda kullanılabilir.
Lazer Projeksiyon Ekranı, Güç Cihazı vb.
HAKKIMIZDA OEM Fabrika
Factroy Kurumsal Vizyonumuz
Fabrikamızla sektöre kaliteli GaN substrat ve uygulama teknolojisi sağlayacağız.
Yüksek kaliteli GaNmaterial, III-nitrid uygulaması için kısıtlayıcı faktördür, örneğin uzun ömür
ve yüksek kararlılık LD'ler, yüksek güç ve yüksek güvenilirlikli mikro-dalga cihazları, Yüksek parlaklık
ve yüksek verimli, enerji tasarruflu LED.
-SSS -
S: Lojistik ve maliyeti ne sağlayabilirsiniz?
(1) Biz DHL, Fedex, TNT, UPS, EMS, SF vb.
(2) Kendi ekspres numaranız varsa, bu harika.
Olmazsa, teslim etmenize yardımcı olabiliriz. Nakliye = USD25.0 (ilk ağırlık) +12.0 USD / kg
S: Teslim süresi nedir?
(1) 2 inç 0.33 mm gofret gibi standart ürünler için.
Envanter için: teslimat sipariş sonra 5 iş günüdür.
Özelleştirilmiş ürünler için: teslimat sipariş sonra 2 veya 4 iş haftasıdır.
S: nasıl ödeme?
100, T / T, Paypal, Batı Birliği, MoneyGram, Güvenli ödeme ve Ticaret Güvencesi.
S: MOQ nedir?
(1) Envanter için, Adedi 5 adettir.
(2) özelleştirilmiş ürünler için ADEDI 5 adet-10 adet.
Miktar ve tekniklere bağlıdır.
S: Malzeme için inceleme raporunuz var mı?
ROHS raporunu temin edebilir ve ürünlerimiz için raporlara ulaşabiliriz.
paket
