8 inç GaN-on-Si Epitaxy Wafer 110 111 110 N türü P türü Özelleştirme Yarım iletken RF LED
Ürün ayrıntıları:
| Place of Origin: | China |
| Marka adı: | ZMSH |
| Model Number: | GaN-on-Si Wafer |
Ödeme & teslimat koşulları:
| Teslim süresi: | 2-4hafta |
|---|---|
| Ödeme koşulları: | T/T |
|
Detay Bilgi |
|||
| Poliş edilmiş: | DSP SSP | Doping Konsantrasyonu: | Doping elemanının konsantrasyonu 1×10^16 - 1×10^18 Cm^-3 |
|---|---|---|---|
| Kusur yoğunluğu: | ≤ 500 cm2 | Depolama koşulları: | Wafer İçin Depolama Ortamı Sıcaklık 20-25°C, Nem ≤%60 |
| Hareketlilik: | 1200~2000 | Kalınlığı: | 350 + 10um |
| Pürüzsüzlük: | Wafer Yüzeyinin Düzlüğü ≤0,5 μm | Çapraz: | 2-8 inç |
| Vurgulamak: | 8 inç GaN-on-Si Epitaxy Wafer,111 GaN-on-Si Epitaxy Wafer,110 GaN-on-Si Epitaxy Wafer |
||
Ürün Açıklaması
8 inç GaN-on-Si Epitaxy Wafer 110 111 110 N tipi P tipi özelleştirme Yarım iletken RF LED
GaN-on-Si Wafers'in açıklaması:
8 inç çaplı GaN-on-Si MMIC ve Si CMOS levhaları (yukarıda, solda) levha ölçeğinde 3 boyutlu entegre edilmiştir.Silikon üzerine yalıtkan levhanın Si substratı, gömülü oksitte durmak için öğütme ve seçici ıslak kazımla tamamen çıkarılır (BOX)CMOS'un arkasına ve GaN devrelerinin tepesine geçişler ayrı ayrı kazınır ve üst bir metal ile birbirine bağlanır.Dikey entegrasyon çip boyutunu en aza indirir ve kaybı ve gecikmeyi azaltmak için bağlantı mesafesini azaltırOksit-oksit bağ yaklaşımına ek olarak, hibrit bağ bağlantılarını kullanarak 3 boyutlu entegrasyon yaklaşımının yeteneklerini genişletmek için çalışmalar devam etmektedir.iki levha arasında GaN ve CMOS devrelerine ayrı geçitler olmadan doğrudan elektrik bağlantıları sağlayacak.
GaN-on-Si levhaların karakteri:
Yüksek tekdüzelik
Düşük sızıntı akımı
Daha yüksek çalışma sıcaklıkları
Mükemmel 2DEG özelliği
Yüksek arıza voltajı (600V-1200V)
Alt açma direnci
Daha yüksek anahtarlama frekansları
Daha yüksek çalışma frekansları (18GHz'e kadar)
CMOS uyumlu işlem GaN-on-Si MMIC'ler için
200 mm çaplı Si altyapısı ve CMOS araçlarının kullanımı maliyeti azaltır ve verimi arttırır
Gelişmiş boyut, ağırlık ve güç faydaları ile işlevsellikleri geliştirmek için CMOS ile GaN MMIC'lerin wafer ölçeğinde 3B entegrasyonu
GaN-on-Si vafelerinin şekli:
| BİLGİ | Silikon plaka üzerinde Gallium Nitride, Silikon plaka üzerinde GaN |
| GaN ince filmi | 0.5μm ± 0.1 μm |
| GaN yönelimi | C düzlemi (0001) |
| Ga yüzü. | <1nm, yetişkin gibi, EPI hazır |
| N yüzü | P-tip/B-doped |
| Kutupluk | Ga yüzü. |
| İletkenlik tipi | Doldurulmamış/N tipi |
| Makro kusur yoğunluğu | < 5 cm2 |
| Silikon wafer substratı | |
| Yönlendirme | <100> |
| İletkenlik tipi | N tipi/P tipi veya P tipi/B tipi doping |
| Boyut: | 10 x 10 x 0.5 mm 2 inç 4 inç 6 inç 8 inç |
| Direnç | 1-5 ohm-cm, 0-10 ohm-cm, < 0,005 ohm-cm veya diğerleri |

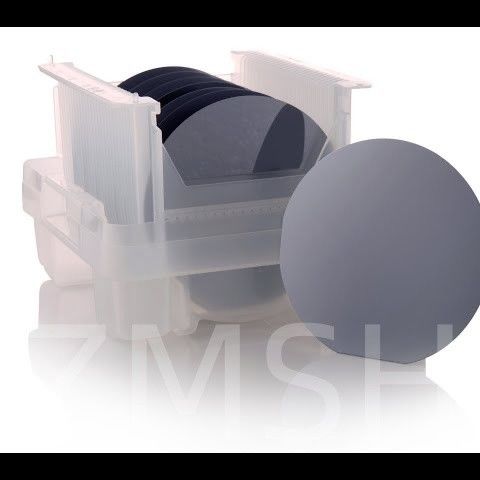

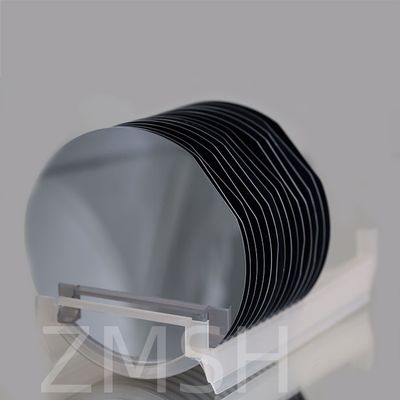

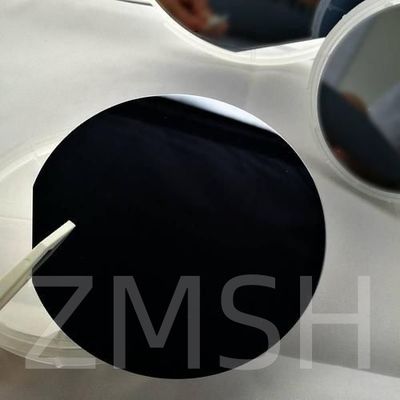

GaN-on-Si vafelerinin fiziksel fotoğrafı:
GaN-on-Si Waferlerin uygulanması:
1Aydınlatma: GaN-on-Si substratları, genel aydınlatma, otomotiv aydınlatma,Ekranlar için arka ışıklandırmaGaN LED'leri enerji tasarruflu ve uzun ömürlüdür.
2Güç Elektronikleri: GaN-on-Si substratları, yüksek elektron hareketliliği transistörleri (HEMT) ve Schottky diyotları gibi güç elektronik cihazlarının üretiminde kullanılır.Bu cihazlar güç kaynaklarında kullanılır., invertörler ve dönüştürücüler yüksek verimlilikleri ve hızlı anahtarlama hızları nedeniyle.
3Kablosuz İletişim: GaN-on-Si substratları, radar sistemleri, uydu iletişimi gibi kablosuz iletişim sistemleri için yüksek frekanslı ve yüksek güçlü RF cihazlarının geliştirilmesinde kullanılır.ve baz istasyonlarıGaN RF cihazları yüksek güç yoğunluğu ve verimliliği sunar.
4Otomobil endüstrisi: GaN-on-Si substratları, yüksek güç yoğunlukları nedeniyle araç içi şarj cihazları, DC-DC dönüştürücüler ve motor sürücüleri gibi uygulamalar için otomobil endüstrisinde giderek daha fazla kullanılmaktadır.,verimlilik ve güvenilirlik.
5Güneş enerjisi: Güneş hücrelerinin üretimi için GaN-on-Si substratları kullanılabilir.Yüksek verimlilikleri ve radyasyona karşı dirençleri uzay uygulamaları ve yoğun fotovoltaik için avantajlı olabilir..
6Sensörler: GaN-Si substratları gaz sensörleri, UV sensörleri ve basınç sensörleri de dahil olmak üzere çeşitli uygulamalar için sensörlerin geliştirilmesinde kullanılabilir.yüksek hassasiyetleri ve kararlılıklarından dolayı.
7Biyomedikal: GaN-on-Si substratlarının biyolojik uyumluluğu, istikrarı,ve sert ortamlarda çalışabilme yeteneği.
8Tüketici Elektronikleri: GaN-on-Si substratları, kablosuz şarj, güç adaptörleri gibi çeşitli uygulamalar için tüketici elektroniklerinde kullanılır.ve yüksek frekanslı devreler yüksek verimlilikleri ve kompakt boyutları nedeniyle.
GaN-on-Si levhalarının uygulama resmi:
Sıkça sorulan sorular:
1. S: GaN'in silikon üzerindeki işlemi nedir?
A: 3 boyutlu yığma teknolojisi. Ayrıldıktan sonra, silikon donör levha zayıflamış bir kristal düzlem boyunca bölünür ve böylece GaN levhasında ince bir silikon kanal malzemesi tabakası bırakır.Bu silikon kanalı daha sonra GaN levhasındaki silikon PMOS transistörlerine işlenir.
2S: Galiyum nitrit'in silikona karşı avantajları nelerdir?
A: Galyum nitrit (GaN) çok sert, mekanik olarak istikrarlı, ikili III/V doğrudan bant aralığı yarı iletkendir.daha yüksek termal iletkenlik ve daha düşük on direnç, GaN tabanlı güç cihazları silikon tabanlı cihazlardan önemli ölçüde üstün gelir.
