2 inç 4 inç GaN tabanlı Mavi Yeşil LED Düz veya PPS Sapphire MOCVD DSP SSP
Ürün ayrıntıları:
| Place of Origin: | China |
| Marka adı: | ZMSH |
| Model Number: | Blue GaN-based LED Wafer |
|
Detay Bilgi |
|||
| Alt: | PSS veya Düzlemsel Safir | büyüme yöntemi: | MOCVD |
|---|---|---|---|
| MQW: | 0,5um MQW'ler | Çapraz: | 2 inç 4 inç |
| Poliş edilmiş: | DSP SSP | Safir alt tabaka yönelimi: | CM0,2°±0,1° |
| Vurgulamak: | 4 inç GaN tabanlı Mavi Yeşil LED,MOCVD GaN tabanlı Mavi Yeşil LED,2 inç GaN tabanlı Mavi Yeşil LED |
||
Ürün Açıklaması
2 inç 4 inç GaN-on Sapphire Mavi/Yeşil LED Wafer Düz veya PPS Sapphire MOCVD DSP SSP
GaN-on-Sapphire Mavi/Yeşil LED Wafer'ın açıklaması:
GaN on Sapphire (GaN/Sapphire) levhaları, üstünde büyümüş bir galyum nitrit (GaN) tabakası olan bir safir substratından oluşan bir alt katman malzemesini ifade eder.GaN, yüksek güçlü ve yüksek frekanslı elektronik cihazların üretimi için kullanılan bir yarı iletken malzemedir, örneğin ışık yayıcı diyotlar (LED), lazer diyotları ve yüksek elektron hareketliliği transistörleri (HEMT).GaN'in büyümesi için uygun bir alt katman haline getirirGaN on Sapphire levhaları, optoelektronik cihazların, mikrodalga ve milimetre dalga cihazlarının ve yüksek güçlü elektronik cihazların üretiminde yaygın olarak kullanılır.
GaN-on-Sapphire Mavi/Yeşil LED Wafer yapısı:
Yapı ve Kompozisyon:
Galyum Nitrür (GaN) Epitaxial Katman:
Tek kristal ince film: GaN tabakası yüksek saflık ve mükemmel kristal kalitesi sağlayan tek kristal ince bir filmdir.Bu sayede bu şablonlar üzerinde üretilen cihazların performansını artırmak..
Malzeme Özellikleri: GaN geniş bant aralığı (3.4 eV), yüksek elektron hareketliliği ve yüksek ısı iletkenliği ile ünlüdür.Bu özellikler, yüksek güç ve yüksek frekanslı uygulamalar için son derece uygundur, ayrıca sert ortamlarda çalışan cihazlar.
Sapphire Substrate:
Mekanik Güç: Sapfir (Al2O3), GaN katmanı için istikrarlı ve dayanıklı bir temel sağlayan olağanüstü mekanik dayanıklılığa sahip sağlam bir malzemedir.
Termal Dayanıklılık: Sapphire, yüksek termal iletkenlik ve termal kararlılık da dahil olmak üzere mükemmel termal performans gösterir.Cihazın çalışması sırasında üretilen ısıyı dağıtmaya ve yüksek sıcaklıklarda cihazın bütünlüğünü korumaya yardımcı olur.
Optik Şeffaflık: Safirin ultraviyoleten kızılötesi aralığındaki şeffaflığı, onu optoelektronik uygulamalar için uygun kılar.ışığı yaymak veya algılamak için şeffaf bir substrat olarak hizmet edebilir.
GaN Şablonlarının türleri:
n-tip galyum nitrit
p-tip
Yarı yalıtım tipi

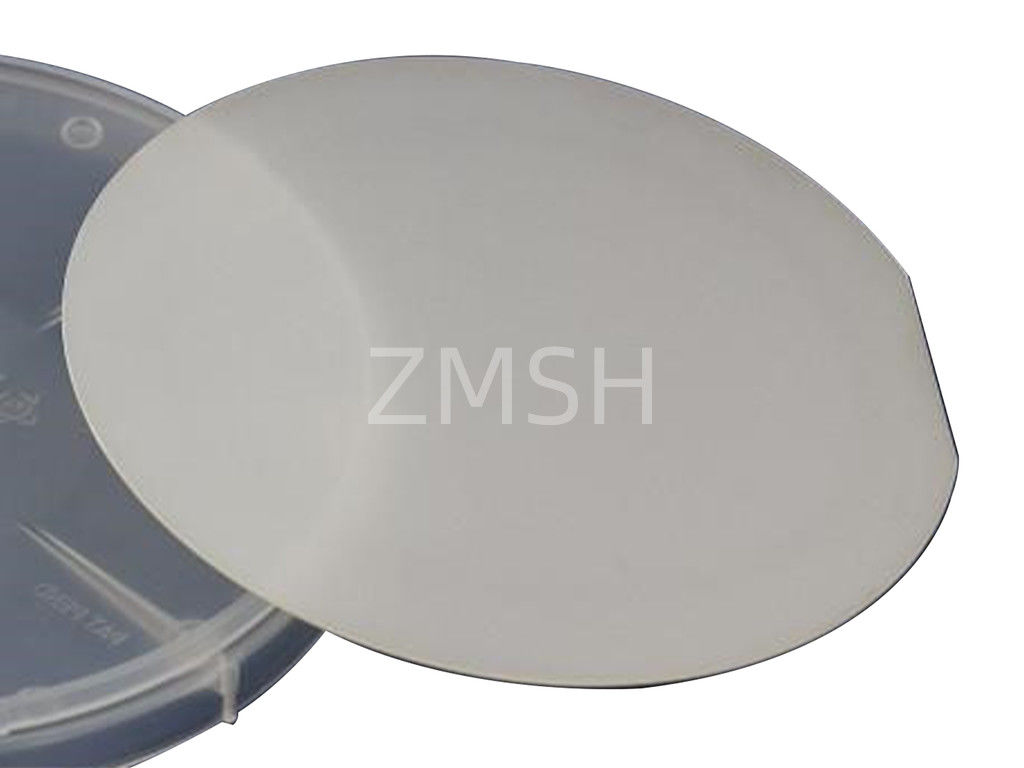

GaN-on-Sapphire Mavi/Yeşil LED Wafer Forması:
GaN-on-Sapphire Mavi/Yeşil LED Wafer'ın Uygulama Resimi:
Özellik:
Mikro LED'ler, artırılmış gerçeklik (AR), sanal gerçeklik (VR), cep telefonları ve akıllı saatler için bir sonraki nesil ekranları etkinleştirmek için metaverse platformu için önemli bir teknoloji olarak kabul edilir.
GaN tabanlı Kırmızı, yeşil, mavi veya UV LED Epitaxial Wafers ve diğerlerini sunabiliriz. Substrat Sapphire,SiC,Silicon & Bulk GaN Substrate olabilir. boyutu 2 inçten 4 inçe kadar mevcuttur.
Ambalaj ve Nakliye:
Sıkça sorulan sorular:
1S: GaN neden safirde?
C: Safir substratlarının kullanımı, silikon üzerinde yetiştirilen malzemelere kıyasla daha kaliteli büyüme nedeniyle daha ince GaN tamponlarını ve daha basit epitaksi yapılarını sağlar.Safir substratı silikondan daha fazla elektrik yalıtımı yapar.Kilovolt engelleme kapasitesini sağlayacak.
2. S: GaN LED'in avantajları nelerdir?
A: Enerji maliyetlerinde önemli bir tasarruf. Geleneksel aydınlatma sistemleri, örneğin yanıp sönen veya floresan ampuller, genellikle enerji açıdır ve enerji harcamalarının artmasına katkıda bulunabilir.GaN tabanlı LED aydınlatma yüksek verimlidir ve üstün bir aydınlatma sağlarken çok daha az güç tüketir.
