350um Kalınlığı 4h-N 4H-SEMI SIC Epitaxial için Silikon Karbür Wafer
Ürün ayrıntıları:
Menşe yeri: | Çin |
Marka adı: | ZMKJ |
Model numarası: | 4 inç sic gofret |
Ödeme & teslimat koşulları:
Min sipariş miktarı: | 3 PARÇA |
---|---|
Fiyat: | by case |
Ambalaj bilgileri: | 100 dereceli temizlik odasında tek gofret paketi |
Teslim süresi: | 1-6weeks |
Ödeme koşulları: | T / T, Western Union, MoneyGram |
Yetenek temini: | 1-50pcs / ay |
Detay Bilgi |
|||
Malzeme: | SiC tek kristal 4h-N | Sınıf: | Üretim sınıfı |
---|---|---|---|
Kalınlıklar: | 1,5 mm | yüzey: | DSP |
Uygulama: | epitaksiyel | Çapraz: | 4 inç |
Renk: | Yeşil | MPD: | <1cm-2 |
Vurgulamak: | 4h-N SIC Gofret,4h-N Silisyum Karbür Gofret,1.5mm Silisyum Karbür Gofret |
Ürün Açıklaması
Özel boyut/2 inç / 3 inç / 4 inç / 6 inç 6H-N / 4H-SEMI / 4H-N SIC ingot / Yüksek saflık 4H-N 4 inç 6 inç çapı 150mm silikon karbit tek
Sic wafer 4 Inch baş araştırma kuklası 4H-N/SEMI standart boyutu
Silikon Karbid (SiC) Kristalı Hakkında
Karborundum olarak da bilinen silikon karbid (SiC), SiC kimyasal formülü ile silikon ve karbon içeren bir yarı iletkendir.SiC, yüksek sıcaklıklarda veya yüksek voltajlarda çalışan yarı iletken elektronik cihazlarda kullanılır, veya her ikisi de. SiC aynı zamanda önemli LED bileşenlerinden biridir, GaN cihazlarını yetiştirmek için popüler bir substrattır ve aynı zamanda yüksek güçlü LED'lerde bir ısı yayıcı olarak hizmet eder.
Mülkiyet | 4H-SiC, Tek Kristal | 6H-SiC, Tek Kristal |
Çerez parametreleri | a=3,076 Å c=10,053 Å | a=3.073 Å c=15.117 Å |
Yükleme Sırası | ABCB | ABCACB |
Mohs Sertliği | - Dokuz.2 | - Dokuz.2 |
yoğunluk | 3.21 g/cm3 | 3.21 g/cm3 |
Termal genişleme katsayısı | 4-5×10-6/K | 4-5×10-6/K |
Yıkım Endeksi @750nm |
Hayır = 2.61 |
Hayır = 2.60 |
Dielektrik Sabit | C~9.66 | C~9.66 |
Isı iletkenliği (N tipi, 0.02 ohm.cm) |
a~4.2 W/cm·K@298K |
|
Termal İletişimlilik (Yarı yalıtım) |
a~4.9 W/cm·K@298K |
a~4.6 W/cm·K@298K |
Band-gap | 3.23 eV | 3.02 eV |
Kırılma Elektrik Alanı | 3-5×106V/cm | 3-5×106V/cm |
Doymak Sürüklenme Hızı | 2.0×105m/s | 2.0×105m/s |
4H-N 4 inç çaplı Silikon Karbid (SiC) Altyapı Spesifikasyonu
2 inç çaplı Silikon Karbid (SiC) Altyapı Özellikleri | ||||||||||
Sınıf | Sıfır MPD Derecesi | Üretim derecesi | Araştırma Derecesi | Sahte sınıf | ||||||
Çapraz | 100. mm±0,5 mm | |||||||||
Kalınlığı | 350 μm±25 μm veya 500±25 μm veya diğer özel kalınlık | |||||||||
Wafer yönelimi | Eksen dışı: 4H-N/4H-SI için <1120> ± 0,5° yönünde: 4H-N/6H-SI/4H-N/4H-SI için <0001> ± 0,5° | |||||||||
Mikropip yoğunluğu | ≤0 cm-2 | ≤1cm-2 | ≤5cm-2 | ≤10 cm-2 | ||||||
Direnç | 4H-N | 0.015~0.028 Ω•cm | ||||||||
6H-N | 00.02 ~ 0.1 Ω•cm | |||||||||
4/6H-SI | ≥1E5 Ω·cm | |||||||||
Birincil daire | {10-10} ± 5.0° | |||||||||
Birincil düz uzunluk | 18.5 mm±2.0 mm | |||||||||
İkincil düz uzunluk | 10.0mm±2.0 mm | |||||||||
İkincil düz yönelim | Silikon yüzü yukarı: Prime düzünden 90° CW ±5.0° | |||||||||
Kenar dışlanması | 1 mm | |||||||||
TTV/Bow/Warp | ≤10μm /≤10μm /≤15μm | |||||||||
Kabartma | Polonya Ra≤1 nm | |||||||||
CMP Ra≤0,5 nm | ||||||||||
Yüksek yoğunluklu ışık tarafından çatlaklar | Hiçbiri | 1 izin verilir, ≤2 mm | Toplam uzunluk ≤ 10 mm, tek uzunluk ≤ 2 mm | |||||||
Yüksek yoğunluklu ışıkla hex plakaları | Toplu alan ≤1% | Toplu alan ≤1% | Toplu alan ≤3% | |||||||
Yüksek yoğunluklu ışıkla çok tipli alanlar | Hiçbiri | Toplu alan ≤2% | Toplu alan ≤5% | |||||||
Yüksek yoğunluklu ışık tarafından çizikler | 3 çizik 1 × wafer çapı toplam uzunluğuna | 5 çizik 1 × wafer çapı toplam uzunluğuna | 5 çizik 1 × wafer çapı toplam uzunluğuna | |||||||
Kenar çip | Hiçbiri | Her biri ≤0,5 mm | Her biri ≤1 mm | |||||||

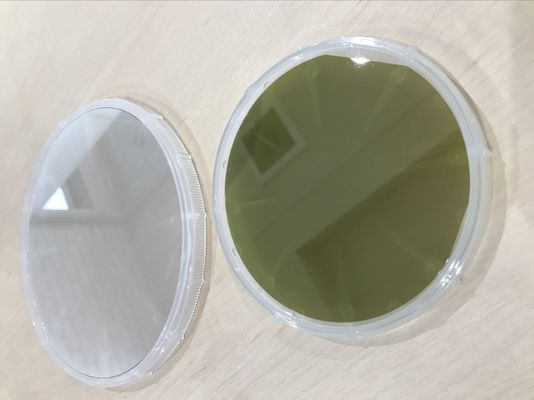

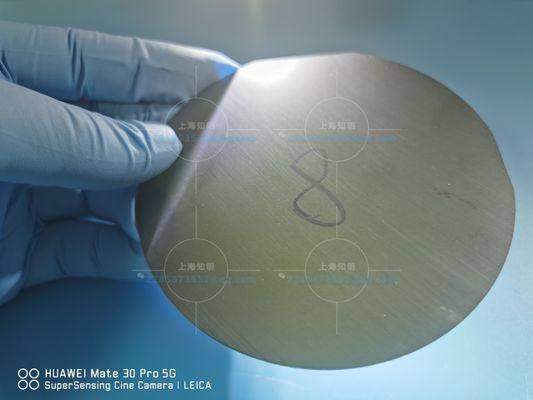

Üretim gösterisi

4H-N Tipi / Yüksek Saflıklı SiC Wafer/Ingot
2 inçlik 4H N-Typ SiC wafer/ingot
3 inç 4H N-Typ SiC wafer 4 inç 4H N-Typ SiC wafer/ingot 6 inç 4H N-Typ SiC wafer/ingot |
4H Yarım yalıtım / Yüksek saflıkSiC plakaları 2 inçlik 4H yarı yalıtımlı SiC wafer
3 inç 4H yarı yalıtımlı SiC wafer 4 inç 4H yarı yalıtımlı SiC wafer 6 inç 4H yarı yalıtımlı SiC wafer |
6H N tipi SiC wafer
2 inç 6H N-Typ SiC wafer/ingot |
2-6 inç için özel boyut
|
SiC Uygulamaları
Uygulama alanları
- 1 yüksek frekanslı ve yüksek güçlü elektronik cihaz Schottky diyotları, JFET, BJT, PiN,
- Diyotlar, IGBT, MOSFET
- 2 optoelektronik cihaz: esas olarak GaN/SiC mavi LED substrat malzemesinde (GaN/SiC) kullanılan LED

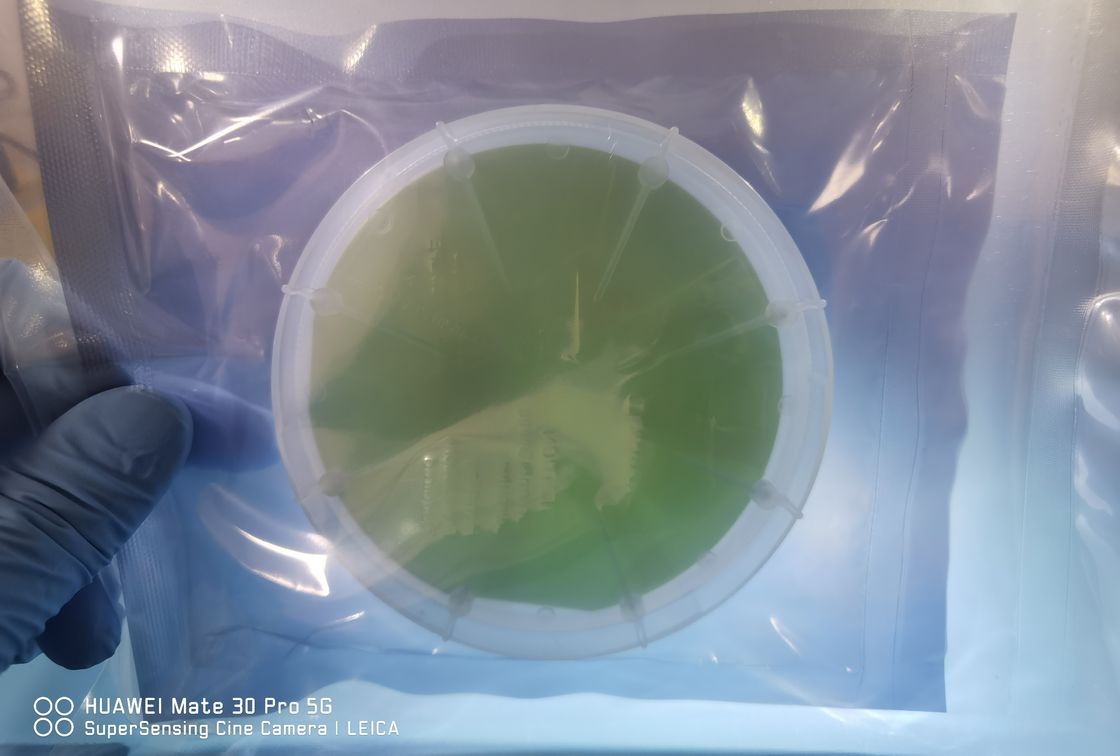

>Paketleme Logistik
Paketin her ayrıntısına dikkat ediyoruz. Temizlik, anti-statik, şok tedavisi.
Ürünün miktarına ve şekline göre farklı bir ambalajlama süreci alacağız!
Maden miktarına göre.
