Silikon Wafer GaN-on-Si üzerinde Gallium Nitride 2 Inch 4 Inch 6 Inch 8 Inch CMOS Teknolojisi için

GaN-on-Si 2 silikon levha üzerinde galyum nitrit,4,6CMOS teknolojisi için 8 inç

Silikon waferinin özetinde Gallium Nitride

Silikon üzerindeki Gallium Nitride (GaN-on-Si) yarı iletken teknolojisinde umut verici bir ilerlemeyi temsil ediyor.Galiyum nitritin (GaN) avantajlı özelliklerini maliyetli bir silikon substratıyla birleştirenBu özet, GaN-on-Si levhalarının yarı iletken endüstrisinde kilit özelliklerini ve potansiyel uygulamalarını araştırıyor.

GaN-on-Si levhaları, performans ve verimlilik açısından geleneksel silikon cihazları aşan GaN'in üstün termal ve elektrik özelliklerinden yararlanır.GaN'nin silikon substratlara entegre edilmesi, safir gibi diğer substratlara kıyasla daha iyi ısı iletkenliği sağlar., yüksek güç uygulamalarında daha iyi güç işleme yeteneklerine ve daha az ısı dağılımına katkıda bulunur.

Yarım iletken malzemelerinin seçimi güvenilir ve verimli elektronik cihazların elde edilmesinde kritik bir rol oynar.Uzun süredir endüstride egemenlik sağlıyor ama modern elektroniklerin giderek daha katı taleplerini karşılamakta zorluklarla karşı karşıya.GaN-on-Si, yüksek parçalama voltajı, yüksek elektron hareketliliği, yüksek enerji ve yüksek enerji ile bu zorlukları karşılayabilen uygulanabilir bir alternatif olarak ortaya çıkıyor.ve mevcut silikon üretim süreçleriyle uyumluluk.

Simülasyon ve analiz araçları, GaN-on-Si levhalarının elektrik ve termal özelliklerinin değerlendirilmesinde çok önemlidir ve tasarımcıların cihaz performansını ve verimliliğini optimize etmelerine yardımcı olur.Bu özet, yarı iletken üretiminde malzeme seçiminin önemini vurgular., GaN-on-Si'yi bir sonraki nesil güç elektroniği, LED aydınlatma ve kablosuz iletişim cihazları için umut verici bir aday olarak vurguluyor.

Sonuç olarak, GaN-on-Si levhaları, GaN'in performans avantajlarının ve silikon üretim ölçeklenebilirliğinin ikna edici bir sinerjisini sunar.Modern teknoloji uygulamalarının değişen taleplerini karşılayabilen gelişmiş yarı iletken cihazlara yol açmak.

Silikon levhaların özellikleri üzerinde Galiyum Nitrür

Silikon (GaN-on-Si) levhalar üzerindeki Galiyum Nitrürün özellikleri şunları içerir:

1. Elektriksel Özellikler:

   • Yüksek elektron hareketliliği: GaN-on-Si, daha hızlı anahtarlama hızlarına ve güç cihazlarında daha düşük yanma direncine izin veren yüksek elektron hareketliliğine sahiptir.
   • Yüksek parçalanma voltajı: GaN-Si cihazları, geleneksel silikon cihazlara kıyasla daha yüksek voltajlara dayanabilir ve bu da onları yüksek güçli uygulamalar için uygun kılar.

2. Isı Özellikleri:

   • Geliştirilmiş termal iletkenlik: Silikon substratları, safirle karşılaştırıldığında daha iyi termal iletkenlik sağlar, GaN-on-Si cihazlarının ısı dağılımını ve güvenilirliğini artırır.
   • Düşük termal direnç: Düşük termal direnç, yüksek güç işleyişinde cihaz performansını ve uzun ömrünü korumak için çok önemli olan verimli ısı yönetimini sağlar.

3. Malzeme Uygunluğu ve Entegrasyonu:

   • Silikon üretim süreçleriyle uyumluluk: GaN-on-Si levhaları mevcut silikon işleme tesisleri kullanarak üretilebilir.maliyet etkin üretim ve ana akım yarı iletken üretimine entegre olmayı mümkün kılan.
   • Entegrasyon yeteneği: GaN cihazlarını silikon tabanlı devrelerle entegrasyon yeteneği tasarım esnekliğini artırır ve karmaşık entegre sistemlerin geliştirilmesini sağlar.

4. Optik ve Fiziksel Özellikler:

   • Görünür ışığa karşı şeffaflık: GaN-Si malzemeleri görünür spektrumda şeffaf olabilir, bu da onları LED'ler ve fotodetektorlar gibi optoelektronik uygulamalar için uygun hale getirir.
   • Mekanik istikrar: GaN-Si levhaları, çeşitli çalışma koşullarında cihaz bütünlüğünü ve performansını korumak için çok önemli olan mekanik istikrar sağlar.

Silikon levha uygulamasındaki Galiyum Nitrür

1. Güç Elektronikleri: GaN-on-Si levhaları RF amplifikatörleri, güç dönüştürücüleri ve güç kaynakları gibi yüksek frekanslı ve yüksek güçlü cihazlarda kullanılır.ve geleneksel silikon tabanlı cihazlarla karşılaştırıldığında daha iyi bir ısı yönetimi.

2. LED Işıklandırma: GaN-on-Si malzemeleri genel aydınlatma, otomotiv aydınlatması ve ekranlar için LED'lerin (Işık Yayıcı Diyotlar) üretiminde kullanılır.ve geleneksel LED'lere kıyasla daha uzun ömür.

3. Kablosuz İletişim: GaN-on-Si cihazları, 5G ağları ve radar uygulamaları da dahil olmak üzere yüksek hızlı kablosuz iletişim sistemlerinde kullanılır.Yüksek frekanslı performansları ve düşük gürültü özellikleri onları bu zorlu uygulamalar için uygun kılar..

4. Güneş Enerjisi: GaN-on-Si teknolojisi, verimliliği artırmak ve enerji dönüşümü ve depolaması ile ilişkili maliyetleri azaltmak için fotovoltaik (PV) güneş hücrelerinde kullanılmak üzere araştırılmaktadır.

5. Tüketici Elektronikleri: GaN-on-Si, kompakt boyutları, yüksek verimliliği ve hızlı şarj yetenekleri nedeniyle güç adaptörleri, şarj cihazları ve invertörler gibi çeşitli tüketici elektronik cihazlarına entegre edilir.

6. Otomotiv: GaN-Si levhaları, verimli enerji dönüşümü ve yönetimi için güç elektroniklerinde kullanılan elektrikli araçlar da dahil olmak üzere otomotiv uygulamalarında çekiş kazanmaktadır.

7. Tıbbi Ekipman: GaN-on-Si teknolojisi, güvenilirliği, verimliliği ve yüksek frekanslı sinyalleri ele alma yeteneği nedeniyle tıbbi cihazlarda kullanılır.Diagnostik görüntüleme ve tedavi ekipmanlarındaki gelişmelere katkıda bulunmak.

8. Endüstriyel Uygulamalar: GaN-on-Si cihazları, yüksek verimliliğin ve güvenilirliğin kritik olduğu endüstriyel otomasyon, robotik ve güç kaynaklarında uygulamalar bulur.

Genel olarak, GaN-on-Si levhaları, çeşitli yüksek performanslı yarı iletken uygulamaları için çok yönlü bir platform sunarak enerji verimliliği, iletişim teknolojisi,ve tüketici elektroniği.

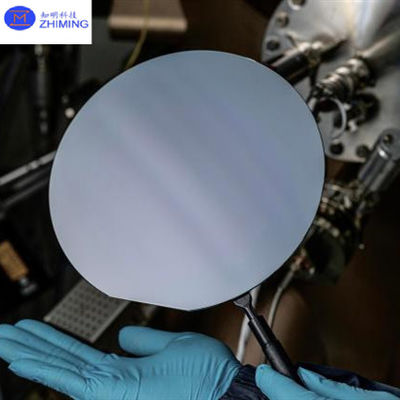

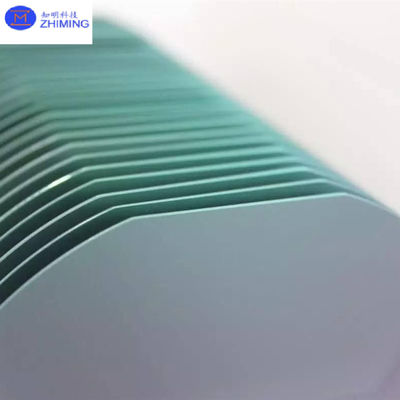

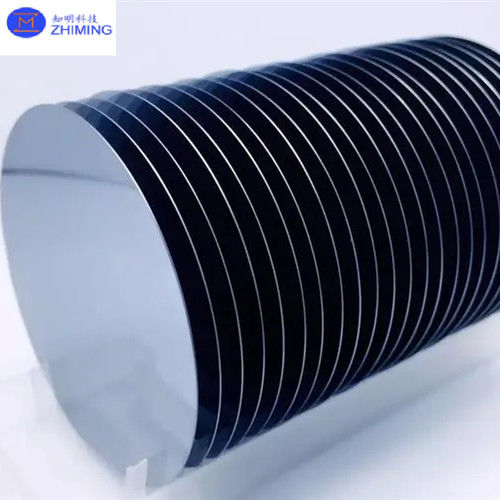

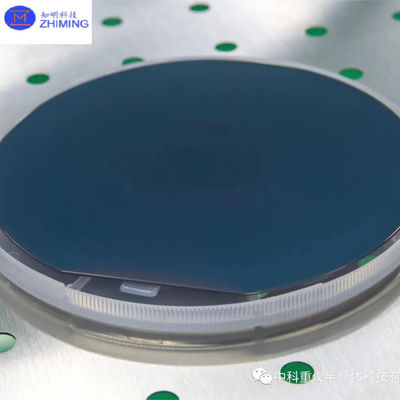

Silikon levha fotoğrafında ZMSH Gallium Nitride

Silikon levhaları hakkında Gallium Nitride S&A

Si üzerindeki galiyum nitrit nedir?

Silikondaki Galiyum Nitrür (GaN-on-Si), galiyum nitritin (GaN) bir silikon (Si) substratında yetiştirildiği bir yarı iletken teknolojisini ifade eder.Bu entegrasyon, çeşitli elektronik ve optoelektronik uygulamalarda daha iyi performans elde etmek için her iki malzemenin de benzersiz özelliklerini birleştirir..

GaN-on-Si ile ilgili Anahtar Noktalar:

1. Malzeme Kombinasyonu: GaN geniş bant aralığı ve yüksek elektron hareketliliği ile bilinir, bu da yüksek güç ve yüksek frekanslı uygulamalar için uygundur.kurulu üretim süreçleriyle uygun maliyetli bir substrat sağlar.

2. Avantajlar: GaN'yi silikon substratlarına entegre etmek birkaç avantaj sunar:

   • Maliyet Verimliliği: Mevcut silikon üretim tesislerini kullanmak, safir veya silikon karbid substratları kullanmakla karşılaştırıldığında üretim maliyetlerini azaltır.
   • Termal Yönetim: Silikon substratları diğer malzemelere kıyasla daha iyi ısı iletkenliğine sahiptir ve GaN cihazlarından ısı dağılmasına yardımcı olur.
   • Ölçeklenebilirlik: GaN-on-Si teknolojisi potansiyel olarak silikonun ölçeklenebilirliği ve yarı iletken endüstrisinde altyapıdan yararlanabilir.

Galiyum nitrit'in silikon üzerindeki avantajları nelerdir?

Galiyum Nitrür (GaN), özellikle bazı yüksek performanslı uygulamalarda silikon (Si) karşısında birkaç avantaj sunar:

1. Geniş Bandgap: GaN, silikon (1.1 eV) ile karşılaştırıldığında daha geniş bir bant boşluğuna (yaklaşık 3.4 eV) sahiptir.Bu özellik, GaN cihazlarının önemli sızıntı akımları olmadan daha yüksek voltajlarda ve sıcaklıklarda çalışmasını sağlar., onları yüksek güçli uygulamalar için uygun hale getirir.

2. Yüksek Elektron Hareketliliği: GaN, silikondan daha yüksek elektron hareketliliğine sahiptir, bu da elektronların malzeme boyunca daha hızlı hareket edebileceği anlamına gelir.Bu özellik, elektronik cihazlarda daha hızlı anahtarlama hızları ve daha düşük yanma direnciyle sonuçlanır, daha yüksek verimliliğe ve daha az güç kaybına yol açar.

3. Yüksek Boşaltma Voltajı: GaN cihazları silikona kıyasla daha yüksek parçalanma voltajlarına dayanabilir. Bu, cihazların yüksek voltaj ve akımları işleme alması gereken güç elektroniği uygulamalarında özellikle avantajlıdır.

4. Yüksek Frekanslı İşlem: Yüksek elektron hareketliliği ve düşük parazit kapasitansları nedeniyle, GaN cihazları silikon tabanlı cihazlardan çok daha yüksek frekanslarda çalışabilir.Bu, GaN'i RF amplifikatörlerindeki uygulamalar için ideal kılar., yüksek frekanslı güç dönüştürücüleri ve kablosuz iletişim sistemleri (örneğin 5G ağları).

5. Minyatürleşme ve Verimlilik: GaN cihazları tipik olarak daha küçük boyutlarda bile silikon cihazlara kıyasla daha düşük kayıplar ve daha yüksek verimlilik gösterir.ve enerji verimli elektronik ve güç sistemleri.

6. Termal Yönetim: Silikonun iyi bir ısı iletkenliğine sahip olmasına rağmen, GaN daha etkili bir şekilde ısı dağıtabilir.Özellikle GaN-on-Si teknolojisinde silikon karbür (SiC) veya hatta silikonun kendisi gibi uygun substratlarla entegre edildiğinde.

7. Silikon Teknolojisi ile entegrasyon: GaN, mevcut silikon üretim altyapısından yararlanarak silikon substratlarında yetiştirilebilir.Bu entegrasyon potansiyel olarak üretim maliyetlerini azaltır ve büyük ölçekli yarı iletken üretimi için ölçeklenebilirliği artırır.

8. Başvurular: GaN özellikle güç elektroniği, LED aydınlatma, RF/mikrodalga cihazları ve otomotiv elektroniği gibi uygulamalarda tercih edilir.Özelliklerinin benzersiz kombinasyonu üstün performansı mümkün kılarken, verimlilik ve güvenilirlik.

Özetle, Gallium Nitride (GaN), özellikle yüksek güç, yüksek frekans ve verimlilik açısından kritik uygulamalarda silikon (Si) karşısında birkaç belirgin avantaj sunar.Çeşitli son teknolojilerde benimsenmesini zorlamak.
