Sapphire wafer 2 inç C-plane ((0001) DSP SSP 99,999% Monocrystalline Al2O3 LEDS Yarım iletken
Ürün ayrıntıları:
| Place of Origin: | China |
| Marka adı: | ZMSH |
| Model numarası: | Safir Gofret |
Ödeme & teslimat koşulları:
| Teslim süresi: | 2-4hafta |
|---|---|
| Ödeme koşulları: | T/T |
|
Detay Bilgi |
|||
| mekanik dayanım: | Yüksek Çekme ve Eğilme Mukavemeti | biyouyumluluk: | Genellikle Tıbbi Uygulamalarda Kullanılır |
|---|---|---|---|
| Uzatma Gücü: | ~3300Mpa | Kimyasal stabilite: | Çoğu Korosif Çevreye Çok Sabit |
| Kayıp @ 1550nm: | 1.59dB/m | Yıkım Endeksi: | Tipik olarak 1.76 civarında (589 Nm) |
| çap toleransı: | ≤3% | Sertlik: | Mohs: 9 |
| Vurgulamak: | C Uçak Sapphire Wafer,50.8 mm safira plaka,Monokristal Al2O3 Sapphire wafer |
||
Ürün Açıklaması
Sapphire wafer 2 inç C-plane ((0001) DSP SSP 99,999% Monocrystalline Al2O3 LEDS Yarım iletken
Sapphire Wafer'ın açıklaması:
Safir levha, düşük ızgara uyumsuzluğu ve iyi fiziksel ve kimyasal istikrarı nedeniyle III-V nitritler, süper iletkenler ve manyetik epitaksyal filmler hazırlamak için yaygın bir substrattır.GaN/ZnO/AIN kutupsal olmayan ve yarı düzenli epitaksyal büyümede yaygın olarak kullanılır, çeşitli yarı iletken ince filmler, epitaksiyel büyüme, Silicium On Sapphire, optik pencereler vb.
Hepimiz optik birincil kristal malzemeler kullanıyoruz, tüm hammaddeler 99.999% yüksek saflıklı tek kristal Al2O3, mükemmel yüzey kabalığı, düzlüğü,ve temizlik, doğrudan yarı iletken film epitaksiyel büyüme, optik pencere ve benzeri uygulanabilir.
Eğer güvenilir bir safir çip tedarikçisi arıyorsanız, lütfen bugün bizimle iletişime geçin
Sapphire Wafer'ın Karakteri:
1Malzeme:
Sapfir wafers genellikle safir olarak bilinen tek kristal alüminyum oksit (Al2O3) den yapılır.
2Şeffaflık:
Safir levhalar, özellikle görünür ve kızılötesi spektrumda yüksek optik şeffaflığa sahiptir.
3Sertlik:
Safir, bilinen en sert malzemelerden biridir ve sadece elmasdan sonra ikinci sırada yer alır.
4. Isı Dayanıklılığı:
Safir levhalar, yüksek erime noktası ve düşük termal genişleme katsayısı ile mükemmel termal kararlılığa sahiptir.
5Kimyasal direnci:
Sapfir kimyasal olarak inerttir ve çoğu asit ve alkaliye karşı son derece dirençlidir.
6Elektrik yalıtımı:
Sapphire, elektrik yalıtımı gerektiren uygulamalar için uygun bir elektrik yalıtıcısıdır.
7Mekanik dayanıklılık:
Safira vafelerinin mekanik dayanıklılığı iyi olduğundan mekanik stres ve basınca dayanabilirler.
Sapphire Wafer'ın şekli:
| Ürün | 2 inçlik C düzlemi ((0001) 430μm Sapphire Wafers | |
| Kristal malzemeler | 99%999 Yüksek Saflık, Monokristalin Al2O3 | |
| Sınıf | Prime, Epi-Hazır | |
| Yüzey yönelimi | C düzlemi ((0001) | |
| C düzleminin M eksenine doğru açısından çıkması 0.2 ±- 0.1° | ||
| Çapraz | 50.8 mm±- 0.1 mm | |
| Kalınlığı | 430 μm ± 25 μm | |
| Birincil düz yönlendirme | A düzlemi ((11-20) ± 0,2° | |
| Birincil düz uzunluk | 16.0 mm ± 1.0 mm | |
| Tek taraflı cilalı | Ön yüzey | Epi-poli, Ra < 0,2 nm (AFM ile) |
| (SSP) | Arka yüzey | Ra = 0,8 μm - 1,2 μm ince toprak |
| Çift taraflı cilalı | Ön yüzey | Epi-poli, Ra < 0,2 nm (AFM ile) |
| (DSP) | Arka yüzey | Epi-poli, Ra < 0,2 nm (AFM ile) |
| TTV | < 10 μm | |
| BÖK | < 10 μm | |
| WARP | < 10 μm | |
| Temizlik / Paketleme | Sınıf 100 temiz oda temizliği ve vakum ambalajı, | |
| 25 parça bir kaset ambalajında veya tek parça ambalajında. | ||

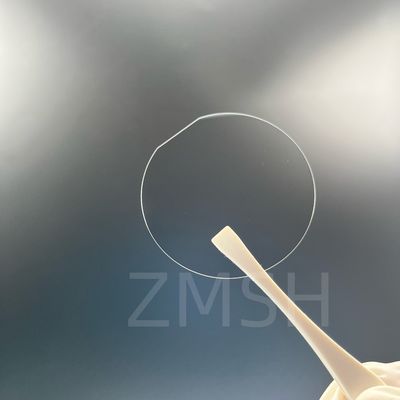

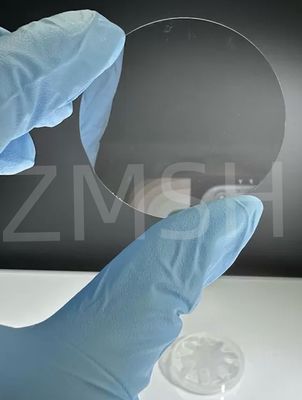

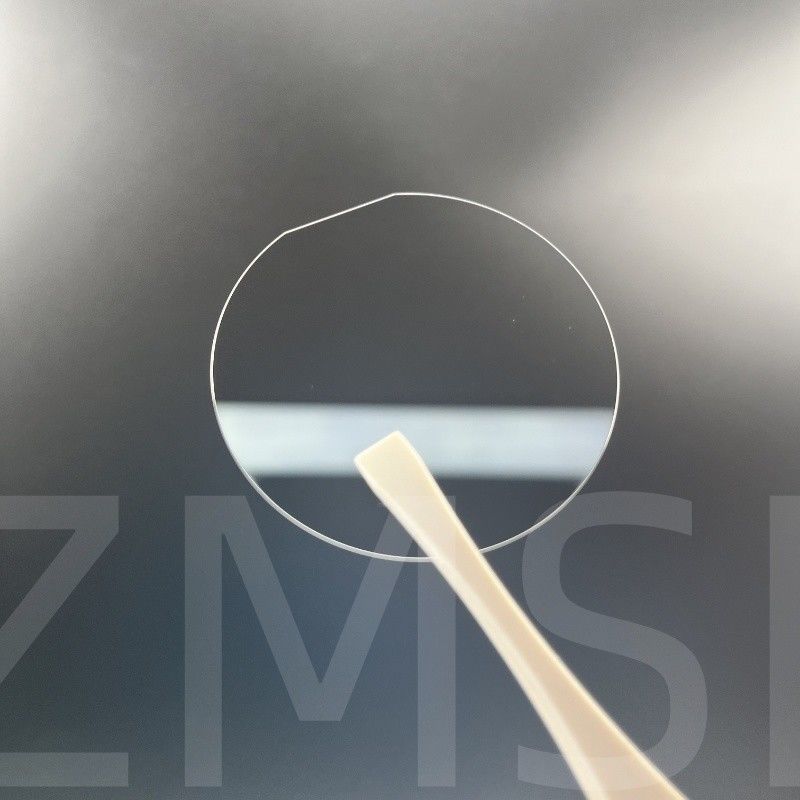

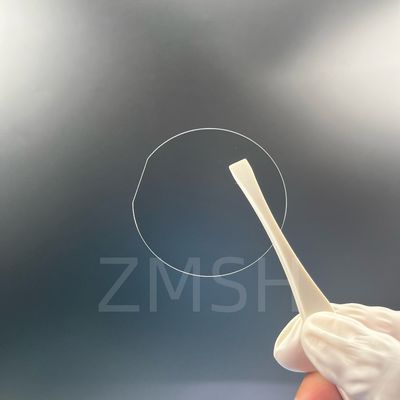

Safir Wafer'ın fiziksel fotoğrafı:
Sapphire Wafer uygulaması:
1Optoelektronik:
Sapfir levhaları, optoelektronik endüstrisinde çok önemli bir rol oynar. Şeffaflıkları ve dayanıklılıkları, onları ışık yayıcı diyotlar (LED), lazer diyotları ve optik pencereler için ideal substratlar haline getirir.Safirin üstün optik özellikleri bu cihazların verimliliğine ve performansına katkıda bulunur.
2Havacılık ve Savunma:
Safir levhalarının sertliği ve dayanıklılığı, havacılık ve savunma teknolojilerinde uygulamalar bulur.Sensör pencereleri ve elektronik sistemler için koruyucu kaplamalar gibi bileşenlerde kullanılırlar., zorlu ortamlarda sağlam çözümler sunar.
3Tüketici Elektronikleri:
Yüksek performanslı ve dayanıklı elektronik cihazlara olan artan talep nedeniyle, safir levhalar, akıllı telefon kamera lensleri ve dokunmatik ekranların üretiminde giderek daha fazla kullanılıyor.Çiziklere dayanıklı olmaları, bu bileşenlerin uzun ömürlülüğünü ve görsel açıklığını artırır.
4Yarım iletken üretimi:
Safir levhalar yarı iletken üretiminde, özellikle güç elektroniği için çekiş kazanıyor.Termal iletkenlikleri ve elektrik yalıtım özellikleri, onları galiyum nitrit (GaN) güç cihazları gibi uygulamalar için uygun kılar..
Safir Wafer'ın uygulama resimleri:
Özel:
Özel siparişleri kabul eden fabrikanın avantajları arasında özel çözümler, benzersiz özellikleri karşılamak ve özel müşteri ihtiyaçlarını karşılamak yer almaktadır.
Şirketimiz, endüstride on yıldan fazla üretim tecrübesi ile standart safir levhaları 1 ila 8 inç arasında sunar.Ayrıca müşteri özelliklerine göre tasarlanmış özel safir waferleri de sunuyoruz., yönelim(C düzlemi, A düzlemi, R düzlemi),, kalınlığı ve yüzey durumu, ayrıca optik uygulamalar için çeşitli özelliklerde safir optik pencereler.
S&A:
1. S: LED üretiminde safir levha kullanmanın avantajları nelerdir?
Cevap: Sapphire levhaları yüksek optik şeffaflığa sahiptir, bu da verimli ışık iletimine izin verir.Performanslarını ve ömrünü artırmak.
2S: Safir levhalar yüksek sıcaklık uygulamalarında kullanılabilir mi?
Cevap: Evet, safir levhaları yüksek sıcaklıklarda uygulanmak için uygundur.önemli bir deformasyon veya bozulma olmadan yüksek sıcaklıklara dayanmasına izin verirBu, safir levhaları yüksek güçlü elektronik, havacılık ve endüstriyel uygulamalar gibi zorlu termal koşullarda kullanılmak üzere uygun kılar.
3S: Saphir levhalar havacılık ve savunma sektörlerinde nasıl kullanılır?
Cevap: Safira levhalarıkoruyucu kapaklarYüksek dayanıklılıkları, termal istikrarları ve sert ortamlara dirençleri.
