Sapphire Wafer 6 inç DSP SSP C-plane ((0001) 99,999% Yüksek Saflık Monocrystalline Al2O3 LED
Ürün ayrıntıları:
| Place of Origin: | China |
| Marka adı: | ZMSH |
| Model Number: | Sapphire subatrate |
Ödeme & teslimat koşulları:
| Teslim süresi: | 2-4hafta |
|---|---|
| Ödeme koşulları: | T/T |
|
Detay Bilgi |
|||
| Moleküler ağırlık: | 101.96 | Tabaka kalınlığı: | 1-5um |
|---|---|---|---|
| İçsel direnç: | 1E16 Ω-cm | Polişleme: | DSP'ler, SSP'ler |
| Yıkım Endeksi: | Tipik olarak 1.76 civarında (589 Nm) | Kimyasal stabilite: | Harika. |
| Yüzey pürüzlülüğü: | Ra < 0,5 Nm | çap toleransı: | ≤3% |
| Vurgulamak: | LED Safir Gofret,6 inçlik safira wafer.,Yüksek Safira Safranı |
||
Ürün Açıklaması
Sapphire Wafer 6 inç DSP SSP C-plane ((0001) 99,999% Yüksek Saflık Monocrystalline Al2O3 LED
Ürün Tanımı 6 inç Sapphire Wafer
Sapphire wafers, yüksek sertlik (9.0 Mohs), iyi şeffaflık ve kimyasal istikrar gibi özelliklere sahip bir mineral türüdür.Doğal safir ve sentetik safirSentetik safir levhaları yüksek sıcaklık ve yüksek basınç koşullarında kimyasal reaksiyonlar yoluyla üretilir.endüstriyel üretimde yaygın olarak kullanılmasını sağlayanFarklı sentez yöntemleri ve koşulları, altın sarı, pembe vb. gibi çeşitli renkler ve şekillerde safir waferleri üretebilir.
6 inçlik (yaklaşık 150 mm) substrat genellikle standart bir kalınlığa sahiptir ve epitaksyal büyüme için uygundur.Erime yöntemi (Verneuil yöntemi gibi) veya çözeltme yöntemi (Czochralski yöntemi gibi) ile büyütme, yüksek kaliteli tek kristal safir substratları üretmek mümkündür. İyi kristal kalitesi sağlar ve cihaz performansını ve güvenilirliğini artırmaya yardımcı olur.Cihazın uzun süreli istikrarını sağlamak için yüksek sıcaklıklarda ve değişen ortamlarda kullanılmak için uygundur.Mavi ve beyaz LED'lerin epitaksiyel büyümesinde yaygın olarak kullanılır, iyi bir GaN substratı sağlar.Ayrıca yüksek frekanslı ve yüksek güçlü cihazlarda da önemli bir rol oynar..
6 inçlik Sapphire Wafer'ın karakteri:
1Kimyasal istikrar
Korozyona dayanıklılık: Sapfir mükemmel bir kimyasal istikrarlıdır ve çeşitli kimyasal maddelerin korozyona karşı dayanıklıdır.
2Optik özellikleri
Şeffaflık: Görünür ışık ve ultraviyole ışık bölgesinde iyi geçirgenliğe sahiptir ve fotoelektrik cihazlar için uygundur.
Düşük ışık kaybı: Yüksek güç uygulamalarında, safir substratı ışık kaybını etkili bir şekilde azaltabilir.
3Mekanik özellikleri
Yüksek sertlik: Saphir sertliği son derece yüksektir, güçlü aşınma direnci, sert ortamlarda istikrarlılığını koruyabilir.
Sertlik: Sapirin sertliği yüksek olsa da, sertliği de nispeten iyidir ve belirli bir darbeye dayanabilir.
4. Isı özellikleri
Isı iletkenliği: İyi bir ısı iletkenliğine sahiptir, sıcaklığı etkili bir şekilde dağıtabilir, yüksek sıcaklık uygulamaları için uygundur.
Termal kararlılık: Yüksek sıcaklık ortamında istikrarlı bir performans sağlayabilir ve yüksek güçlü cihazlar için uygundur.
5Elektriksel özellikleri
İzolasyon: Sapphire, yüksek voltajlı uygulamalar için mükemmel bir elektrik izolatörüdür.
6. Büyüme süreci
Yüksek kaliteli kristaller: Erime yöntemi veya Czochralski yöntemi gibi gelişmiş süreçler kullanarak, yüksek kaliteli tek kristal substratlar elde edilebilir.
7. Boyut standartlaştırması
6 inç özellik: Standart 6 inç (yaklaşık 150 mm) boyutu, üretim sırasında daha uyumlu ve tekrarlanabilir hale getirir.
6 inçlik Sapphire Wafer'ın parametre tablosu:
| Ürün | 6 inçlik C düzlemli ((0001) 1300μm Sapphire Wafers | |
| Kristal malzemeler | 99%999 Yüksek Saflık, Monokristalin Al2O3 | |
| Sınıf | Prime, Epi-Hazır | |
| Yüzey yönelimi | C düzlemi ((0001) | |
| C düzleminin M eksenine doğru açıdan çıkması 0.2 +/- 0.1° | ||
| Çapraz | 150.0 mm +/- 0.2 mm | |
| Kalınlığı | 1300 μm +/- 25 μm | |
| Birincil düz yönlendirme | A düzlemi ((11-20) +/- 0.2° | |
| Birincil düz uzunluk | 47.0 mm +/- 1.0 mm | |
| Tek taraflı cilalı | Ön yüzey | Epi-poli, Ra < 0,2 nm (AFM ile) |
| (SSP) | Arka yüzey | Ra = 0,8 μm - 1,2 μm ince toprak |
| Çift taraflı cilalı | Ön yüzey | Epi-poli, Ra < 0,2 nm (AFM ile) |
| (DSP) | Arka yüzey | Epi-poli, Ra < 0,2 nm (AFM ile) |
| TTV | < 25 μm | |
| BOK | < 25 μm | |
| WARP | < 25 μm | |
| Temizlik / Paketleme | Sınıf 100 temiz oda temizliği ve vakum ambalajlama, | |
| 25 parça bir kaset ambalajında veya tek parça ambalajında. | ||

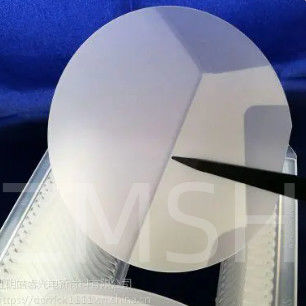

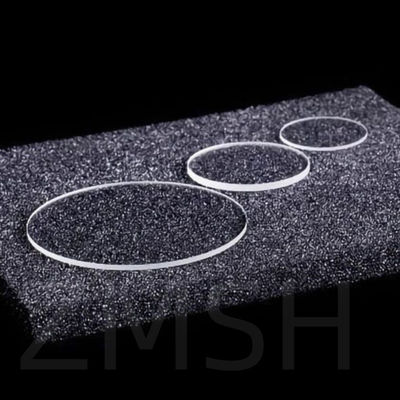

6 inçlik Sapphire Wafer'ın fiziksel fotoğrafı:
6 inç safira vafrının uygulamalar:
1.C düzleminde safira levhalarının uygulanması
Diğer kristal yönelimlerine sahip safir substratlarına kıyasla,C düzlemli (<0001> yönelimli) safir levhalar, III-V ve II-VI grup malzemeleri (örneğin GaN) ile nispeten daha küçük bir ızgara sabit uyumsuzluğu gösterirEk olarak, her ikisi ve tampon katmanı olarak hizmet edebilecek AlN ince filmi arasındaki ızgara sabit uyumsuzluğu daha da küçüktür.Bu özellik, C düzlemli safir levhaları GaN büyüme süreçlerinde yaygın olarak kullanılan bir alt katman malzemesi haline getirir..
GaN epitaksi süreçlerinde yüksek sıcaklık gereksinimlerini karşılama yetenekleri nedeniyle, C düzlemli safir levhalar beyaz/mavi/yeşil ışık yayıcı diyot (LED) üretimi için idealdir.lazer diyotları, kızılötesi dedektörler ve diğer cihazlar.
2. A düzlü safir levhaların uygulanması
Özellikle kızılötesi ışığın nüfuzunu artıran mükemmel şeffaflığı nedeniyle,safir monokristaller ideal orta kızılötesi pencere malzemesi haline geldi ve askeri elektrooptik cihazlarda yaygın olarak kullanılıyorBu bağlamda, A düzlemli safir, kutup yüzeyine dik olmayan bir yüzü temsil eder (C düzlemi).A yönünde yetiştirilen safir kristalleri, C yönünde yetiştirilenlere kıyasla üstün kalite gösterir., daha az kusur, daha az ikizleme yapısı ve daha tam bir kristal yapısı göstermektedir. Sonuç olarak, a yönlü safir levhalar daha iyi ışık iletim özellikleri sunar.
Dahası, A düzlemindeki Al-O-Al-O'nun atomik bağlama düzeni nedeniyle, a yönlü safir, c yönlü safirle karşılaştırıldığında önemli ölçüde daha yüksek sertliğe ve aşınma direncine sahiptir.Sonuç olarak, A düzlemli levhalar esas olarak pencere malzemesi olarak kullanılır. Buna ek olarak, A düzlemli safir aynı zamanda eşit dielektrik sabitlere ve yüksek yalıtım özelliklerine sahiptir,karışık mikroelektronik teknolojisinde uygulamalar için uygun hale getirirYüksek sıcaklıklı süper iletken büyüme süreçlerinde de kullanılabilir.TbBaCaCuO (TbBaCaCuO) gibi malzemeler kullanarak safir ve serium oksit (CeO2) kompozit substratlarında heteroepitaxial süper iletken filmlerin büyümesi gibi.
3R düzlemli ve M düzlemli safir levhaların uygulanması
Safirin R düzlemi kutupsal olmayan bir yüzdür ve bu nedenle, safir cihazlarındaki R düzleminin konumundaki değişiklikler farklı mekanik, termal, elektrik ve optik özelliklere neden olur.Genel olarak, R düzlü safir substratları silikon ile heteroepitaxial çökme için tercih edilir ve esas olarak yarı iletkenlerin üretimi için kullanılır.Mikrodalga ve mikroelektronik entegre devre uygulamalarıR düzlü safir substratları da yakut toplarının, diğer süper iletken bileşenlerin, yüksek dirençli dirençlerin ve galyum arsenidin üretiminde kullanılır.
Akıllı telefonların, tablet sistemlerinin ve diğer cihazların yaygın kullanımı ile,R düzlü safir substratları, akıllı telefonlarda ve tabletlerde kullanılan mevcut bileşik yüzey akustik dalga (SAW) cihazlarını değiştirdiPerformansı artırabilecek cihazlar için altyapı olarak hizmet ederler ve çeşitli uygulamalar için iyi bir temel sağlarlar.

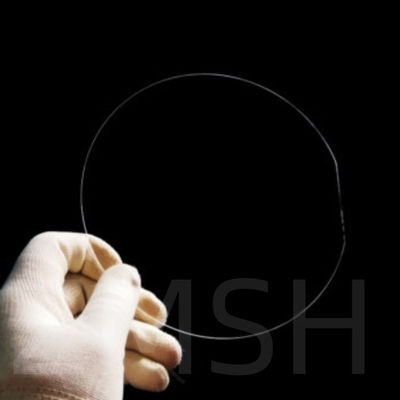

6 inçlik Sapphire Wafer'ın başvuru resmi:
Özellik:
ZMSH, C düzlemi, A düzlemi, R düzlemi, M düzlemi ve daha fazlası gibi herhangi bir kristal yönelimi olan safir levhalar sağlayabilir.
A düzlü safir vafeleri:Bu levhalar tek tek dielektrik sabitlere ve yüksek yalıtım özelliklerine sahiptir, bu da onları karışık mikroelektronik alanında yaygın olarak kullanır.
M düzlü safir levhalar:Yakın ultraviyole algılamalarında safirin uygulama beklentileri, geniş bant aralığı MgZnO alaşım yarı iletken ince filmlere olan ilginin artmasına yol açtı.
R düzlü safir levhalar:R düzlemli (1-102) safir levhaları, mikroelektronik IC uygulamalarında silikonun epitaksiyel çöküntüsü için tercih edilen malzemelerdir.
Standart boyutlara ve kristal yönelimlerine ek olarak,Araştırma veya ticari uygulamalarda müşteriler için esnekliği en üst düzeye çıkarmak için çeşitli dış açılar ve yönlendirme düzlüklerini dahil edip etmemek için de sunulmaktadır.Tüm safir levhalar, 100 sınıf temiz odalarda temizlenir ve paketlenir ve müşterilerin katı epitaksiyel büyüme gereksinimlerini karşılamak için epitaksiyel büyüme (Epi-hazır sınıf) için doğrudan uygulanabilir.Parlak veya parlak olmayan yüzeylerle, yönlendirme düzlükleri ile veya olmadan, araştırma alanındaki çeşitli gereksinimleri karşılamak için özel ihtiyaçlarınıza göre üretimi özelleştirebiliriz.

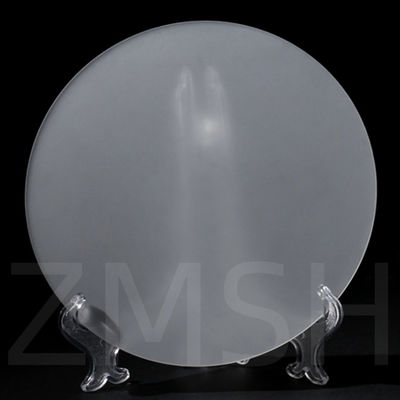

6 inç Sapphire Wafer'ın özel resmi:
Sıkça sorulan sorular:
1S: Safir levhaların boyutu nedir?
A: Standart wafer çaplarımız 25,4 mm (1 inç) ile 300 mm (11,8 inç) arasında değişir.Waferler, çeşitli kalınlıklarda ve yönlerde cilalanmış veya cilalanmamış taraflarla üretilebilir ve dopant içerebilir..
2S: Neden safir substrat kullanıyorsunuz?
A: Sapphire, olağanüstü bir elektrik yalıtımına, şeffaflığına, iyi ısı iletkenliğine ve yüksek sertlik özelliklerine sahiptir.Bu nedenle substratlar için ideal bir malzemedir ve LED ve mikroelektronik devrelerde kullanılır., ultra yüksek hızlı bütünleşik devreler.
3S: Neden daha büyük plakalar daha iyidir?
A: Wafer boyutunu artırmak her güneş hücresi için daha büyük bir yüzey alanı anlamına gelir. Bu daha fazla güneş ışığının yakalanmasına ve elektriğe dönüştürülmesine izin verir.Hücre ve modül başına daha yüksek güç çıkışı ile sonuçlanırDaha büyük levhalar güneş enerjisi tesisatlarının toplam enerji üretimini önemli ölçüde artırabilir.
