Sapphire Wafer 12 inç AL2O3 Özelleştirme DSP SSP C düzlemi A düzlemi M düzlemi LED Sapphire substratı
Ürün ayrıntıları:
| Place of Origin: | China |
| Marka adı: | ZMSH |
| Model Number: | Sapphire subatrate |
Ödeme & teslimat koşulları:
| Teslim süresi: | 2-4hafta |
|---|---|
| Ödeme koşulları: | T/T |
|
Detay Bilgi |
|||
| Moleküler ağırlık: | 101.96 | Polişleme: | DSP'ler, SSP'ler |
|---|---|---|---|
| Yıkım Endeksi: | Tipik olarak 1.76 civarında (589 Nm) | Özelleştir: | Kabul edilebilir. |
| Enerji Açığı: | Yok | Berraklık Derecesi: | FL |
| Kimyasal stabilite: | Harika. | çap toleransı: | ≤3% |
| Vurgulamak: | LED Safir Gofret,Özelleştirme Sapphire Wafer,12 inç safira wafer. |
||
Ürün Açıklaması
Sapphire Wafer 12 inç AL2O3 Özelleştirme DSP SSP C düzlemi A düzlemi M düzlemi LED Sapphire substratı
Ürün Tanımı 12 inç Sapphire wafer:
Sapfir, yüksek sıcaklığa, ısı şokuna, su ve kum erozyonuna ve çizilmeye dayanıklı kılan benzersiz bir fiziksel, kimyasal ve optik özellik kombinasyonuna sahip bir malzemedir.3μm'den 5μm'e kadar birçok IR uygulaması için üstün bir pencere malzemesidirC düzlemli safir substratları, mavi LED ve lazer diyotları için GaN gibi III-V ve II-VI bileşiklerini yetiştirmek için yaygın olarak kullanılır.R düzlü safir substratları ise mikroelektronik IC uygulamaları için silikonun hetero-epitaksyal çökmesi için kullanılır..
Karakter12 inçlik safira plaka.:
Safir levhaları, genellikle alümina (Al2O3) kristallerine atıfta bulunan yaygın olarak kullanılan bir yarı iletken malzemedir.
1Optik özellikleri:
Safir levhalar, özellikle görünür ve yakın kızılötesi spektrum aralığında mükemmel optik şeffaflığa sahiptir.ve optoelektronik cihazlar.
2Sertlik ve aşınma direnci:
Safir wafers çok yüksek bir sertliğe sahiptir, sadece elmas için ikincidir ve bu nedenle iyi aşınma direnci vardır.Bu özellik safir levhaları çizik ve aşınmaya dayanıklı yüzeyler gerektiren uygulamalarda çok yararlı kılar, örneğin saat yüzey kaplamaları ve optik pencereler.
3Kimyasal istikrar:
Safir levhalar iyi kimyasal istikrarlıdır ve asit ve alkali korozyona karşı dayanıklıdır. Bu, kimyasal sensörlerde, biyomedikal cihazlarda,ve yüksek sıcaklık/yüksek basınç ortamları.
4Termal özellikleri:
Safir levhalar yüksek ısı iletkenliğine ve ısı kapasitesine sahiptir, bu da onları yüksek sıcaklık ortamlarında daha kararlı hale getirir.Safir levhalar yüksek sıcaklık sensörlerinde ideal bir malzeme seçeneğidir, lazer soğutma sistemleri ve yüksek sıcaklıklı elektronik cihazlar.
Parametreler tablosu12 inçlik Sapphire plaka:
| Ürün | Spesifikasyon | ||||
|---|---|---|---|---|---|
| Çapraz | 2 inç. | 4 inç | 6 inç. | 8 inç. | 12 inç. |
| Malzeme | Yapay safir ((Al2O3 ≥ 99,99%) | ||||
| Kalınlığı | 430±15μm | 650±15μm | 1300±20μm | 1300±20μm | 3000±20μm |
| Yüzey yönlendirme |
c-yükseklik ((0001) | ||||
| UZUNLUK | 16±1 mm | 30±1 mm | 47.5±2.5mm | 47.5±2.5mm | *Sözleşilebilir |
| Yönlendirme | a düzleminde 0±0.3° | ||||
| TTV * | 10 μm | 10 μm | 15 μm | 15 μm | *Sözleşilebilir |
| BOK * | -10 ~ 0μm | -15 ~ 0μm | -20 ~ 0μm | -25 ~ 0μm | *Sözleşilebilir |
| Warp * | 15 μm | 20 μm | 25μm | 30 μm | *Sözleşilebilir |
| Ön taraf bitirme |
Epi-hazır (Ra<0.3nm) | ||||
| Arka taraf bitirme |
Lapping (Ra 0,6 - 1,2μm) | ||||
| Paketleme | Temiz odadaki vakum ambalajı | ||||
| En iyi sınıf | Yüksek kaliteli temizlik: parçacık büyüklüğü: 0.3mm), ¥ 0.18pcs/cm2, metal kirliliği: 2E10/cm2 | ||||
| Yorumlar | Özelleştirilebilir özellikler: a/r/m düzlem yönelimi, açı dışı, şekil, çift taraflı cilalama | ||||

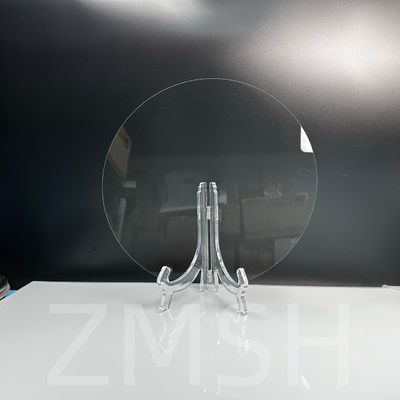

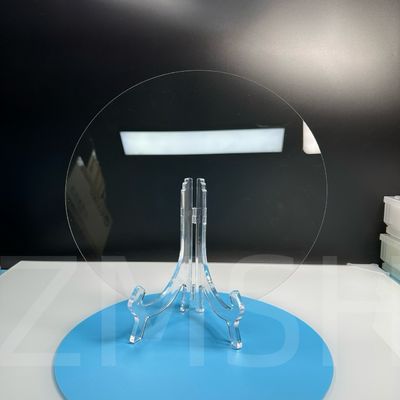

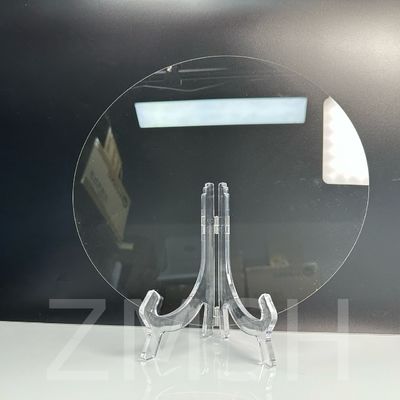

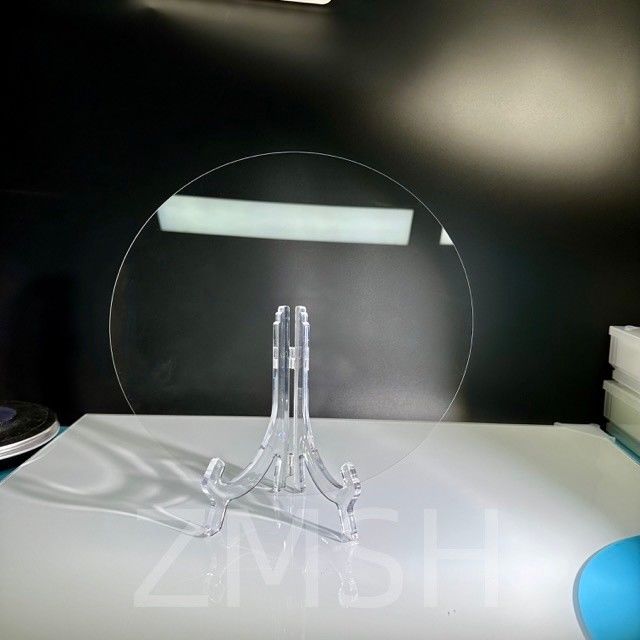

12 inçlik Sapphire waferinin fiziksel fotoğrafı:
Uygulamalar12 inç safira plaka.:
1C düzlemli safir levhalar, galyum nitrit (GaN), alüminyum nitrit (AlN), indiyum nitrit (InN),Çinko oksit (UV ışığı emisyonu için ZnO), ve katran oksit (UV ışığı yayıcı malzemeler için SnO2).
2Ayrıca, standart C düzlemli (0001) safir levhalar, beyaz, mavi, UV,ve metal organik kimyasal buhar birikimi (MOCVD) gibi teknikler ile derin UV epitaksyal levhalar, moleküler ışın epitaksi (MBE), plazma geliştirilmiş kimyasal buhar birikimi (PECVD) ve diğer epitaksiyel büyüme yöntemleri.
3Standart safir levhalar heterojunction bipolar transistörler (HBT), lazer diyotları (LD), UV dedektörleri, nanotüpler,ve yüksek sıcaklık için ısı dağılımı malzemeleri olarak, yüksek güç ve yüksek frekanslı elektronik cihazlar.
12 inç Sapphire waferBaşvuru fotoğrafları:
12 inç Sapphire waferinin özelleştirilmesi:
Sapphire substratı için 1 inç, 2 inç, 3 inç, 4 inç, 5 inç, 6 inç, 8 inç ve 12 inç çapları dahil olmak üzere farklı boyutlarda özelleştirme seçenekleri sunuyoruz.Bizim Sapphire wafer özel gereksinimlerini karşılamak için ayarlanabilir, çapı toleransı % 3'e kadar
199.999% yüksek saflıkta tek kristal Al2O3 optik sınıfı malzeme kullanılıyor.
2Maliyet etkinliğini sağlamak için özel CMP (kimyasal-mekanik cilalama) teknolojisi kullanılır.
3Tüm kristal yönelimleri mükemmel yüzey kalitesini gösterir (C düzleminin yüzey kabalığı 0,2 nm'den az, A düzlemi, M düzlemi, R düzlemi vb., 0,5 nm'den az).
4Her bir wafer yüzeyinin üstün temizliğini sağlamak için 18 MΩ*cm'den fazla olan ultra saf su ile sınıf 100 arıtma bölgesinde temizlenir.
5Müşteri araştırma esnekliğini en üst düzeye çıkarmak için 25 wafer veya tek waferli kutularda paketlenir.
6Her bir wafer'e izlenebilirlik için bir ürün seri numarası verilir.
7Rasyonel ve kompakt karton ambalajlama, daha güvenli nakliye ve maliyet tasarrufu sağlar.
8Standart spesifikasyonlu levhalar genellikle hızlı teslimat için stokta bulunur.
