SiC Wafer 4 inç 12 inç 4H N tipi Yarım tip Üretim kalitesi Araştırma kalitesi Sahte sınıf DSP özelleştirme
Ürün ayrıntıları:
| Place of Origin: | China |
| Marka adı: | ZMSH |
| Model Number: | Silicon Carbide |
Ödeme & teslimat koşulları:
| Teslim süresi: | 2-4 Hafta |
|---|---|
| Ödeme koşulları: | T/T |
|
Detay Bilgi |
|||
| kirlilik: | Serbest/Düşük Safsızlık | Direnç: | Yüksek/Düşük Direnç |
|---|---|---|---|
| Yay/Çözgü: | ≤50um | Türü: | 4 saat |
| TTV: | ≤2um | Sınıf: | Üretim/ Araştırma/ Kukla |
| Pürüzsüzlük: | Lambda/10 | Malzeme: | Silisyum Karbür |
| çap: | 12 inç | ||
| Vurgulamak: | 4H SiC Wafer,4 inçlik SiC Wafer.,Araştırma kalitesi SiC Wafer |
||
Ürün Açıklaması
SiC Wafer 4 inç 12 inç 4H N tipi Yarım tip Üretim kalitesi Araştırma kalitesi Sahte sınıf DSP özelleştirme
Ürün Tanımı - Ne?12 inç.SiC Wafer:
The rapid development of first-generation and second-generation semiconductor materials represented by silicon (Si) and gallium arsenide (GaAs) has propelled the swift advancement of microelectronics and optoelectronics technologiesBununla birlikte, malzeme performansındaki sınırlamalar nedeniyle, bu yarı iletken malzemelerden yapılmış cihazlar çoğunlukla 200 ° C'nin altında ortamlarda çalışır.Modern elektroniklerin yüksek sıcaklıklı elektrik için gereksinimlerini karşılamıyor, yüksek frekanslı, yüksek voltajlı ve radyasyona dirençli cihazlar.Silikon karbür plakalarıÖzellikle12 inçlik SiC levhaları.ve300 mm SiC levhaları, aşırı koşullarda güvenilir performans sağlayan üstün malzeme özellikleri sunar.Büyük çaplı SiC levhalarıSi ve GaAs'in sınırlarını aşan çözümler sağlayarak gelişmiş elektronikte yeniliği hızlandırıyor.
Karakter- Ne?12 inç.SiC Wafer:
1Geniş Bandgap:
12 inçlik SiC 300 Silikon karbid levhalarının geniş bir bant boşluğu vardır, tipik olarak silikondan daha yüksek olan 2.3 ila 3.3 elektron volt arasında değişir.Bu geniş bant boşluğu, silikon karbid levha cihazlarının yüksek sıcaklıklarda ve yüksek güç uygulamalarında istikrarlı bir şekilde çalışmasını ve yüksek elektron hareketliliğini göstermesini sağlar.
2Yüksek ısı iletkenliği:
12 inç SiC 300 Silikon karbid levhaları Silikon karbid levhalarının ısı iletkenliği, silikonun yaklaşık üç katı ve 480 W/mK'ya kadar ulaşır.Sıcaklığı hızla dağıtmak için wafer cihazları, onları yüksek frekanslı elektronik cihazların ısı yönetimi gereksinimleri için uygun hale getirir.
3Yüksek Bozulma Elektrik Alanı:
12 inç SiC 300 Silikon karbid levhaları Yüksek bir parçalanma elektrik alanına sahiptir, bu da silikondan önemli ölçüde daha yüksektir. Bu, aynı elektrik alanı koşullarında, silikon karbid levhalarının daha yüksek voltajlara dayanabildiği anlamına gelir.Elektronik cihazlarda güç yoğunluğunun artmasına katkıda bulunan.
4. Düşük Sızıntı Akımı:
Silikon karbid levhalarının yapısal özellikleri nedeniyle, çok düşük sızıntı akımları gösterirler.sızıntı akımı için sıkı gereksinimlerin bulunduğu yüksek sıcaklıklı ortamlarda uygulanmaları için uygun hale getirmek.
4 inç 12 inç SiC Wafer'ın parametrelerinin tablosu:
| Sınıf | Sıfır MPD Derecesi | Üretim derecesi | Sahte sınıf | |
| Çapraz | 100.0 mm +/- 0.5 mm300.0 mm +/- 0.5 mm | |||
| Kalınlığı | 4H-N | 350 mm +/- 20 mm | 350 mm +/- 25 mm | |
| 4H-SI | 1000 mm +/- 50 mm | 500 mm +/- 25 mm | ||
| Wafer yönelimi | Eksen üzerinde: <0001> 4H-SI için +/- 0,5 deg | |||
| Eksen dışı: 4H-N için <11-20> +/- 0,5 derece yönünde 4.0 derece | ||||
| Elektrik Direnci | 4H-N | 0.015 ~ 0.025 | 0.015 ~ 0.028 | |
| (Ohm-cm) | 4H-SI | >1E9 | >1E5 | |
| Birincil düz yönlendirme | {10-10} +/- 5,0 derece | |||
| Birincil düz uzunluk | 32.5 mm +/- 2,0 mm | |||
| İkincil düz uzunluk | 18.0 mm +/- 2,0 mm | |||
| İkincil düz yönelim | Silikon yüzü yukarı: 90 derece CW Primary düzlükten +/- 5.0 derece | |||
| Kenar dışlanması | 3 mm | |||
| LTV/TTV/Bow/Warp |
3um /5um /15um /30um/50um |
10um /15um /25um /40um/50um |
||
| Yüzey Kabalığı | C yüzündeki Polonyalı Ra < 1 nm | |||
| CMP Ra < 0,2 nm | Ra < 0,5 nm | |||
| Yüksek yoğunluklu ışıkla incelenen çatlaklar | Hiçbiri | Hiçbiri | 1 izin, 2 mm | |
| Yüksek yoğunluklu ışıkla denetlenen altıgen plakalar | Toplu alan ≤ 0,05% | Toplu alan ≤0,1 % | ||
| Yüksek yoğunluklu ışıkla denetlenen polytip alanları | Hiçbiri | Hiçbiri | Toplu alan ≤3% | |
| Yüksek yoğunluklu ışıkla incelenen çizikler | Hiçbiri | Hiçbiri | Toplam uzunluk≤1x wafer çapı | |
| Kenar parçalanması | Hiçbiri | Hiçbiri | Her biri ≤1 mm | |
| Yüksek yoğunluklu ışıkla denetlenen yüzey kirliliği | Hiçbiri | |||

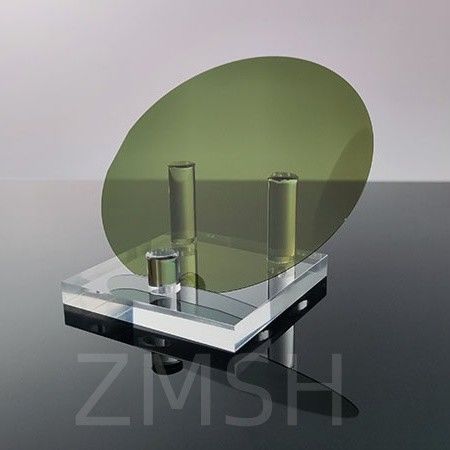

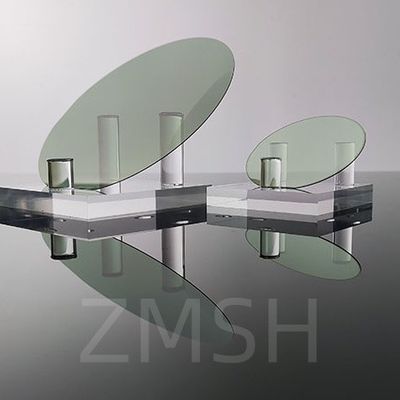

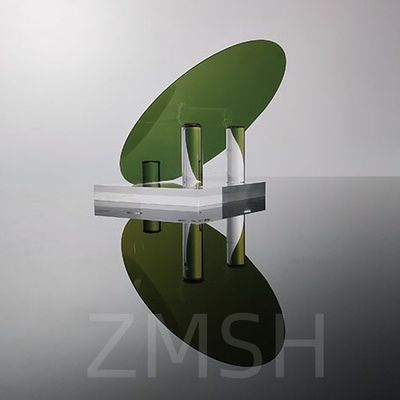

4 inç 12 inç SiC Wafer'ın fiziksel fotoğrafı:
SiC Wafer'ın uygulamalar:
1Elektronik alanında, silikon karbid levhaları yarı iletken cihazların üretiminde yaygın olarak kullanılmaktadır.Yüksek güç üretimi için kullanılabilir., yüksek frekanslı ve yüksek sıcaklıklı elektronik cihazlar, örneğin güç transistörleri, RF alan etkisi transistörleri ve yüksek sıcaklıklı elektronik cihazlar.Silikon karbid levhaları, LED gibi optik cihazların üretiminde de kullanılabilir., lazer diyotları ve güneş hücreleri.4 inç 12 inç silikon karbid (SiC) levha hibrit ve elektrikli araçlar ve yeşil enerji üretimi için kullanılır.
2Sıcaklık uygulamaları alanında, silikon karbid levhaları da geniş çapta kullanılmaktadır.Yüksek sıcaklıklı seramik malzemelerin üretiminde kullanılabilir.
3Optik alanında, silikon karbid levhalarının da geniş uygulamalar vardır.Optik cihazların üretiminde kullanılabilirAyrıca, silikon karbid levhaları, optik pencereler gibi optik bileşenlerin üretiminde de kullanılabilir.

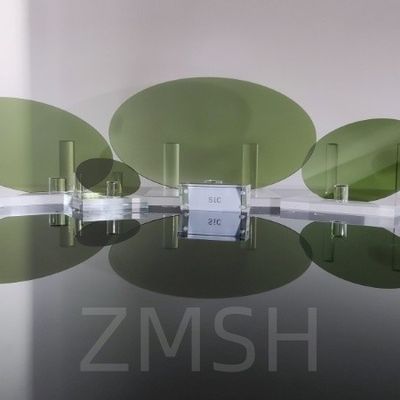

SiC waferinin uygulanması görüntüsü:
Sıkça sorulan sorular:
A: Standart levha çaplarımız 25,4 mmden 300 mm'ye kadar değişir; levhalar çeşitli kalınlıklarda ve yönlendirmelerde cilalanmış veya cilalanmamış kenarlarla üretilebilir ve dopant içerebilir.
2S: Silikon levha ile silikon karbid levha arasındaki fark nedir?
A:Silikon ile karşılaştırıldığında, silikon karbürün daha yüksek sıcaklık senaryolarında daha geniş bir uygulama yelpazesine sahip olma eğilimindedir.Ama hazırlama süreci ve elde edilen bitmiş ürünün saflığı nedeniyle.
