SiC Epitaxial Wafer Silikon Karbid 4H 4 inç 6 inç Yüksek Direncili Yarım iletken endüstrisi
Ürün ayrıntıları:
| Place of Origin: | China |
| Marka adı: | ZMSH |
Ödeme & teslimat koşulları:
| Teslim süresi: | 2-4 Hafta |
|---|---|
| Payment Terms: | 100%T/T |
|
Detay Bilgi |
|||
| Türü: | 4 saat | Sınıf: | Üretim/ Araştırma/ Kukla |
|---|---|---|---|
| Kenar Hariç Tutma: | ≤50um | Yüzeyi bitirin: | Tek/Çift Tarafı Cilalı |
| Direnç: | Yüksek/Düşük Direnç | Oryantasyon: | Eksen Açık/Eksen Dışı |
| Malzeme: | Silisyum Karbür | Çapraz: | 4 inç 6 inç |
| Vurgulamak: | 4 inçlik SiC Epitaxial Wafer,Yüksek dirençli SiC Epitaxial Wafer,6 inç SiC Epitaksiyel Gofret |
||
Ürün Açıklaması
SiC Epitaxial Wafer Silikon Karbid 4H 4 inç 6 inç Yüksek Direncili Yarım iletken endüstrisi
Tanımlama SiC Epitaxial Wafer:
Silikon karbid epitaksi, karbon ve silikon elementlerinden (doping faktörleri hariç) oluşan bir bileşik yarı iletken malzemedir.Silikon karbid (SiC) epitaksiyel levha, yüksek güç, yüksek sıcaklık ve yüksek frekanslı elektronik cihazlarda yaygın olarak kullanılan önemli bir yarı iletken malzemedir.Silikon karbidinin geniş bir bant boşluğu vardır (yaklaşık 3.0 eV), yüksek sıcaklıklarda ve yüksek voltajlarda mükemmel hale getirir. Mükemmel ısı iletkenliği etkili ısı dağılmasını sağlar ve yüksek güç uygulamaları için uygundur.Yaygın epitaksiyel büyüme teknikleri arasında kimyasal buhar birikimi (CVD) ve moleküler ışın epitaksi (MBE) bulunur.. Epitaksyal tabakanın kalınlığı genellikle birkaç mikron'dan birkaç yüz mikrona kadar değişir. Güçlü elektronik cihazların (MOSFET'ler, diyotlar vb.) üretimi için kullanılır.Elektrikli araçlarda yaygın olarak kullanılır, yenilenebilir enerji ve güç aktarımı alanlarında kullanılır. Ayrıca yüksek sıcaklık sensörlerinde ve RF cihazlarında da kullanılır.SiC cihazları daha yüksek gerilim direnci ve daha iyi verimliliğe sahiptirElektrikli araçların ve yenilenebilir enerji pazarlarının büyümesiyle birlikte,Silikon karbid epitaksyal levha talebi artmaya devam ediyor.
Şirketimiz, silikon karbit homogen epitaksyal ürünlerde uzmanlaşmıştır. Yüksek voltaj dayanıklılığı, güçlü akım dayanıklılığı,ve yüksek operasyonel istikrarBu özellikler onu güç cihazlarının üretimi için önemli bir ham madde haline getirir.Silikon karbid epitaksiyel levhalar güç cihazlarının üretimi için temel taş olarak hizmet eder ve cihaz performansını optimize etmek için gereklidir.
SiC Epitaxial Wafer'ın karakteri:
A. Kristal yapısı
Bu politip, daha küçük bir ızgara sabitine, yüksek elektron hareketliliğine ve doyum elektron hızına sahiptir, bu da onu yüksek frekanslı ve yüksek güçlü cihazlar için ideal hale getirir.4H-SiC'nin bant aralığının genişliği yaklaşık 3.26 eV, yüksek sıcaklıklarda istikrarlı elektrik performansı sağlar.
B. Elektronik Özellikler
Silikon karbidinin bant aralığı genişliği, yüksek sıcaklıklarda ve yüksek elektrik alanları altında istikrarını belirler.Birkaç yüz dereceye ulaşan sıcaklıklarda mükemmel elektrik performansını korumalarına izin verir., geleneksel silikon (Si) sadece 1.12 eV'lik bir bant genişliğine sahiptir.
Doymuşluk Elektron Hız: Silikon karbidinin doymuşluk elektron hızı 2 × 107 cm/s'ye yakın, silikondan yaklaşık iki kat daha fazladır.Yüksek frekanslı ve yüksek güçli uygulamalarda rekabet gücünü daha da artırmak.
C. Isı Özellikleri
Silikon karbid mükemmel termal iletkenlik ve termal genişleme katsayısı gösterir, bu da yüksek güç ve yüksek sıcaklıklı ortamlarda olağanüstü bir performans gösterir.
Termal Genişleme katsayısı: Silikon karbidinin termal genişleme katsayısı, silikona benzer şekilde 4.0 × 10−6 / K civarındadır.Yüksek sıcaklıklarda istikrarlı performansları, termal döngü süreçleri sırasında mekanik stresleri azaltmaya yardımcı olur.
D. Mekanik Özellikler
Silikon karbid sertliği, aşınmaya dayanıklılığı, mükemmel kimyasal istikrarı ve korozyona dayanıklılığı ile bilinir.
Sertlik: Silikon karbidinin Mohs sertliği 9'dur.5, elmas'a yakın, ona yüksek aşınma direnci ve mekanik dayanıklılık sağlar.
Kimyasal istikrar ve korozyon direnci: Yüksek sıcaklıklarda, basınçlarda,ve sert kimyasal ortamlar sert koşullarda elektronik cihazlar ve sensör uygulamaları için uygun yapar.
SiC Epitaxial Wafer'ın özellikleri:

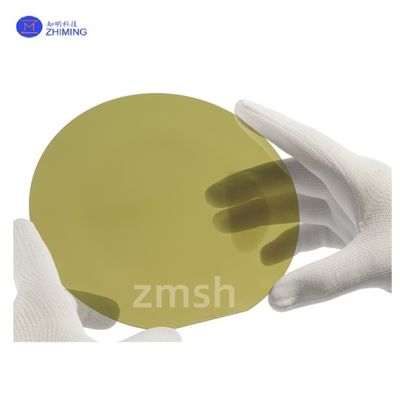

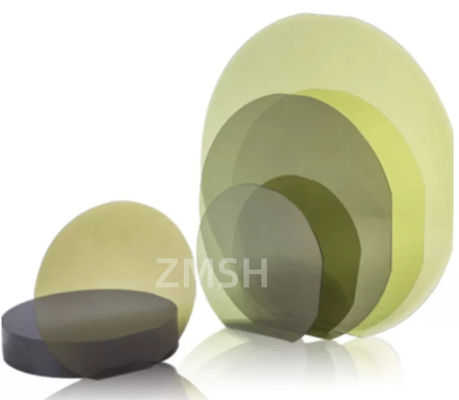

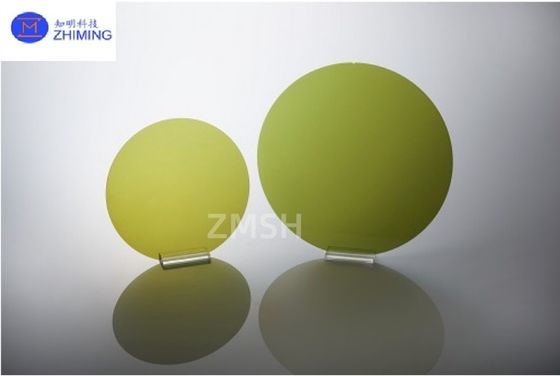

SiC Epitaxial Wafer'ın fiziksel fotoğrafları:
SiC Epitaxial Wafer' in ambalaj fotoğrafları:
Silikon karbür (SiC) aşağıdaki nedenlerden dolayı epitaksiye ihtiyaç duyar:
1Malzeme Özellikleri
Silikon karbid güç cihazları, geleneksel silikon güç cihazlarından üretim süreçlerinde farklıdır.Yüksek kaliteli epitaksyal katmanlar, iletken tip tek kristal substratlarda yetiştirilmelidir., çeşitli cihazların üretilebileceği.
2Malzeme kalitesini artırmak
Silikon karbid substratları, cihaz performansını ve güvenilirliğini önemli ölçüde etkileyebilecek taneler sınırları, yer değiştirmeler, kirlilikler vb. gibi kusurları içerebilir.Epitaxial büyüme, altta tam bir kristal yapısı ve daha az kusurlu yeni bir silikon karbür tabakası oluşturmaya yardımcı olur, böylece malzeme kalitesini önemli ölçüde arttırır.
3Doping ve kalınlığın kesin kontrolü.
Epitaksyal büyüme, epitaksyal katmandaki doping türünün ve konsantrasyonunun, ayrıca epitaksyal katmanın kalınlığının kesin bir şekilde kontrol edilmesini sağlar.Bu, yüksek performanslı silikon karbid tabanlı cihazların üretimi için çok önemlidir., doping türü ve konsantrasyonu, epitaksyal katman kalınlığı vb. gibi faktörler cihazların elektrik, termal ve mekanik özelliklerini doğrudan etkiler.
4Malzeme Özelliklerinin Kontrolü
SiC'nin substratlarda epitaksiyel olarak büyümesiyle, SiC'nin büyümesinin farklı kristal yönelimlerine çeşitli substrat türlerinde (örneğin 4H-SiC, 6H-SiC vb.) ulaşılabilir.Çeşitli uygulama alanlarının malzeme özellik gereksinimlerini karşılamak için spesifik kristal yüz yönleri olan SiC kristallerinin elde edilmesi.
5. Maliyet verimliliği
Silikon karbidinin büyümesi yavaş, ayda sadece 2 cm büyüme oranı ile ve bir fırın yılda yaklaşık 400-500 parça üretebilir.Toplu üretim büyük ölçekli üretim süreçlerinde elde edilebilirBu yöntem, SiC bloklarını doğrudan kesmekle karşılaştırıldığında endüstriyel üretim ihtiyaçları için daha uygundur.
SiC Epitaxial Wafer'ın uygulamaları:
Silikon karbid epitaksiyel levhaların elektrikli araçlar, yenilenebilir enerji ve endüstriyel güç sistemleri gibi alanları kapsayan güç elektronik cihazlarında geniş bir uygulama yelpazesi vardır.
- Elektrikli araçlar ve şarj istasyonları:Silikon karbid güç cihazları, elektrikli araç güç sistemlerinin verimliliğini ve güvenilirliğini artırır, daha hızlı şarj ve daha uzun sürüş menzillerini sağlar.
- Yenilenebilir enerji üretimi ve enerji depolama sistemleri:Silikon karbit cihazları, güneş inverterlerinde ve rüzgar enerjisi sistemlerinde daha yüksek güç dönüşüm verimliliğine ulaşarak enerji kaybını azaltır.
- Endüstriyel güç kaynakları ve değişken frekanslı sürücüler:Silikon karbid güç cihazlarının yüksek verimliliği ve güvenilirliği, endüstriyel güç kaynaklarında ve değişken frekanslı sürücülerde yaygın olarak kullanılmasını sağlar.Ekipmanın performansını ve enerji verimliliğini artırmak.
- UV LED ve Lazer:Silikon karbid malzemeleri, dezenfeksiyon, su arıtma ve iletişim alanlarında yaygın olarak kullanılan verimli ultraviyole ışığı üretebilir.
- Yüksek sıcaklıklı optoelektronik dedektörler:Silikon karbid optoelektronik dedektörleri yüksek sıcaklıklı ortamlarda yüksek hassasiyeti ve istikrarını korur, yangın tespiti ve yüksek sıcaklıklı görüntüleme için uygundur.
- Yüksek sıcaklık basınç sensörü ve gaz sensörü:Silikon karbid sensörleri, endüstriyel kontrol ve çevre izleme alanlarında yaygın olarak kullanılan yüksek sıcaklıklı ve yüksek basınçlı ortamlarda mükemmel performans göstermektedir.
- Kimyasal Sensörler ve Biyosensörler:Silikon karbid malzemelerinin korozyon direnci, kimyasal ve biyosansörlerde daha uzun ömür ve daha yüksek istikrar sağlar.
- Yüksek sıcaklıklı elektronik cihazlar:Silikon karbid cihazlarının yüksek sıcaklıklı ortamlarda mükemmel performansı, onları havacılık ve derin kuyu sondaj uygulamalarında değerli kılar.
- Havacılık ve askeri uygulamalar:Silikon karbid cihazlarının yüksek güvenilirliği ve çevresel dayanıklılığı, aşırı koşullar altında görevleri yerine getirebilen havacılık ve askeri alanlarda ideal seçimlerdir.
SiC Epitaxial Wafer'ın uygulama resimleri:
Sıkça sorulan sorular:
1S: SiC epitaksi nedir?
A:Epitaxial büyüme, tasarlanmış doping yoğunluğu ve kalınlığı ile silikon karbid (SiC) tabanlı cihaz yapılarının aktif katmanlarını üretmek için kullanılır.
2. S: Epitaksi nasıl çalışır?
A: epitaksi, bir kristalin belirli bir yönelimde başka bir kristalin üzerine büyümesi, yönelimin altta yatan kristalle belirlendiği süreçtir.
3. S: Epitaksi ne anlama geliyor?
A: Epitaxy, üst katmanın kristal bir substrat üzerine çöküşünü ifade eder.
Ürün Tavsiye:
1 100 mm SIC Epitaxial Silicium Karbid Wafer, Ingot Büyümesi için 1 mm Kalınlığı
(Daha fazla bilgi için resme tıklayın)
2 SiC Substrat 4H/6H-P 3C-N 145.5 mm~150.0 mm Z Sınıfı P Sınıfı D Sınıfı
(Daha fazla bilgi için resme tıklayın)
SiC wafer özelleştirme:
1Özel gereksinimlerinizi karşılamak için SiC substratının boyutunu özelleştirebiliriz.
2. Fiyat durum tarafından belirlenir ve ambalaj detayları tercihinize göre özelleştirilebilir.
3Teslimat süresi 2-4 hafta içinde. Ödemeleri T/T ile kabul ediyoruz.
4Fabrikamızda gelişmiş üretim ekipmanları ve teknik ekibimiz var, bu da müşterilerin özel gereksinimlerine göre SiC waferinin çeşitli özelliklerini, kalınlıklarını ve şekillerini özelleştirebilir.
