6 inç SiC Wafer 4H/6H-P Silikon Karbid Substrat DSP (111) Yarım iletken RF Mikrodalga LED Lazerler
Ürün ayrıntıları:
| Place of Origin: | China |
| Marka adı: | ZMSH |
| Model Number: | Silicon Carbide |
Ödeme & teslimat koşulları:
| Teslim süresi: | 2-4 Hafta |
|---|---|
| Payment Terms: | 100%T/T |
|
Detay Bilgi |
|||
| Malzeme: | Silisyum Karbür | Çapraz: | 2 inç 4 inç 6 inç 8 inç |
|---|---|---|---|
| Particle: | Free/Low Particle | Resistivity: | High/Low Resistivity |
| Kalınlığı: | 350um | Surface Finish: | Single/Double Side Polished |
| Sınıf: | Üretim/ Araştırma/ Kukla | Type: | 4H/6H-P |
| Vurgulamak: | DSP SiC Wafer,4H/6H-P SiC Wafer,6 inçlik SiC Wafer. |
||
Ürün Açıklaması

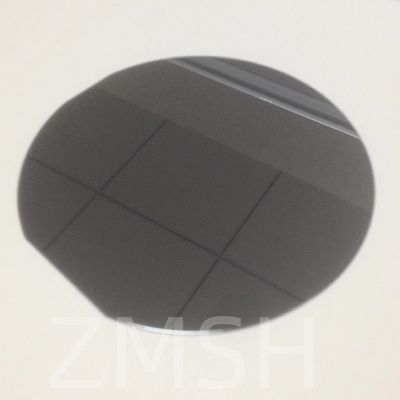

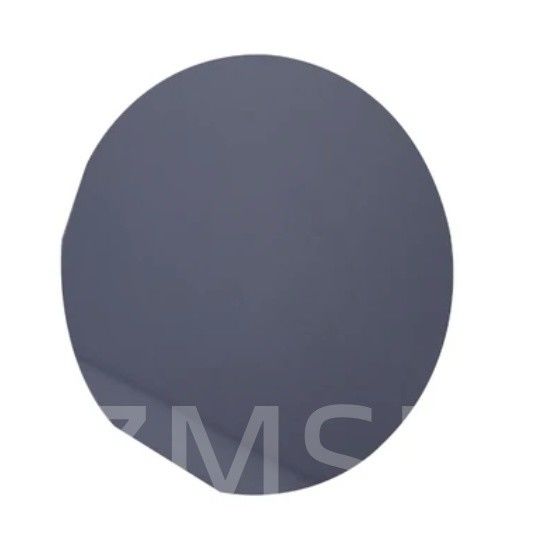

6 inç SiC Wafer 4H/6H-P Silikon Karbid Substrat DSP (111) Yarım iletken RF Mikrodalga LED Lazerler
SiC Wafer'ın açıklaması:
6 inçlik P-Typ Silikon Karbid (SiC) Wafer, 4H veya 6H politipte. Yüksek sıcaklığa dayanıklılık gibi N-Typ Silikon Karbid (SiC) waferine benzer özelliklere sahiptir.Yüksek ısı iletkenliği, yüksek elektrik iletkenliği vb. P-tip SiC substratı genellikle güç cihazlarının üretimi için, özellikle yalıtılmış kapı bipolar transistörlerin (IGBT) üretimi için kullanılır.IGBT'lerin tasarımı genellikle P-N bağlantılarını içerir, P tipi SiC'nin cihazların davranışını kontrol etmek için avantajlı olabileceği.
SiC waferinin karakteri:
1Radyasyona direnci:
Silikon karbid, radyasyona karşı son derece dirençlidir, bu da 4H/6H-P SiC levhalarını radyasyona maruz kalmanın önemli olduğu uzay ve nükleer uygulamalarda kullanılmak için idealdir.
2Geniş Bandgap:
4H-SiC: Bant boşluğu yaklaşık 3.26 eV'dir.
6H-SiC: Bant boşluğu biraz daha düşük, yaklaşık 3.0 eV.
Bu geniş bant boşlukları, SiC levhalarının silikon bazlı malzemelerle karşılaştırıldığında daha yüksek sıcaklıklarda ve voltajlarda çalışmasını sağlar ve bunları güç elektroniği ve aşırı çevresel koşullar için ideal hale getirir.
3Yüksek Bozulma Elektrik Alanı:
SiC levhalarının çok daha yüksek bir parçalanma elektrik alanı vardır (silikonun yaklaşık 10 katı). Bu, yüksek voltajları kaldırabilen daha küçük, daha verimli güç cihazlarının tasarlanmasına izin verir.
4Yüksek ısı iletkenliği:
SiC, mükemmel bir ısı iletkenliğine sahiptir (silikondan yaklaşık 3-4 kat daha yüksek), bu waferlerden yapılmış cihazların aşırı ısınmadan yüksek güçte çalışmasına izin verir.Bu onları ısı dağılımı kritik olduğu yüksek güç uygulamaları için ideal yapar.
5Yüksek Elektron Hareketliliği:
4H-SiC, 6H-SiC (~ 400 cm2/Vs) ile karşılaştırıldığında daha yüksek bir elektron hareketliliğine (~ 950 cm2/Vs) sahiptir, bu da 4H-SiC'nin yüksek frekanslı uygulamalar için daha uygun olduğu anlamına gelir.
Bu yüksek elektron hareketliliği, elektronik cihazlarda daha hızlı anahtarlama hızlarına izin verir ve 4H-SiC'yi RF ve mikrodalga uygulamaları için tercih edilir hale getirir.
6Sıcaklık istikrarı:
SiC levhaları, tipik olarak 150 ° C ile sınırlı olan silikon tabanlı cihazlardan çok daha yüksek olan 300 ° C'nin çok üzerinde sıcaklıklarda çalışabilirler. Bu, onları sert ortamlarda kullanmak için çok arzu edilir hale getirir.Otomobil gibi, havacılık ve endüstriyel sistemler.
7Yüksek mekanik dayanıklılık:
SiC levhaları mekanik olarak dayanıklıdır, mükemmel sertlik ve mekanik strese dirençlidir. Fiziksel dayanıklılığın gerekli olduğu ortamlarda kullanılmak için uygundur.
SiC Wafer şekli:
| 6 inç çaplı Silikon Karbid (SiC) Substrat Spesifikasyonu | |||||
| Sınıf | Sıfır MPD Üretimi Sınıf (Z Sınıfı) |
Standart Üretim Sınıf (P Sınıfı) |
Sahte sınıf (D Sınıf) |
||
| Çapraz | 145.5 mm~150.0 mm | ||||
| Kalınlığı | 350 μm ± 25 μm | ||||
| Wafer yönelimi | Eksen dışı: 2.0°-4.0° [1120] ± 0.5° 4H/6H-P için, 3C-N için eksen üzerinde: | ||||
| Mikropip yoğunluğu | 0 cm-2 | ||||
| Direnç | p tipi 4H/6H-P | ≤0,1 Ω.cm | ≤0,3 Ω.cm | ||
| Birincil düz yönlendirme | p tipi 4H/6H-P | {1010} ± 5,0° | |||
| Birincil düz uzunluk | 32.5 mm ± 2,0 mm | ||||
| İkincil düz uzunluk | 18.0 mm ± 2,0 mm | ||||
| İkincil düz yönelim | Silikon yüzü yukarı: Prime düzünden 90° CW ± 5.0° | ||||
| Kenar dışlama | 3 mm | 6 mm | |||
| LTV/TTV/Bow/Warp | ≤2,5 μm/≤5 μm/≤15 μm/≤30 μm | ≤10 μm/≤15 μm/≤25 μm/≤40 μm | |||
| Kabartma | Polonya Ra≤1 nm | ||||
| CMP Ra≤0,2 nm | Ra≤0,5 nm | ||||
| Yüksek Yoğunluklu Işıkla Kenar Çatlakları | Hiçbiri | Toplam uzunluk ≤ 10 mm, tek uzunluk ≤ 2 mm | |||
| Yüksek Yoğunluklu Işıkla Hex Plaklar | Toplu alan ≤ 0,05% | Toplu alan ≤0.1% | |||
| Yüksek Yoğunluklu Işıkla Çok Tipli Alanlar | Hiçbiri | Toplu alan ≤3% | |||
| Görsel Karbon İçişleri | Toplu alan ≤ 0,05% | Toplu alan ≤3% | |||
| Silikon yüzeyi yüksek yoğunluklu ışıkla kavrulur. | Hiçbiri | Toplam uzunluk ≤1 × wafer çapı | |||
| Edge Chips Yüksek Işık Yoğunluğu | Hiçbiri izin verilmez ≥0,2 mm genişlik ve derinlik | Her biri ≤1 mm | |||
| Silikon Yüzey Kirliliği Yüksek Yoğunlukla | Hiçbiri | ||||
| Paketleme | Birden fazla waferli kaset veya tek waferli konteyner | ||||
SiC Wafer'ın uygulanması:
Güç Elektronikleri:
Elektrikli araçlar, güç şebekeleri ve yenilenebilir enerji sistemleri gibi yüksek voltajlı, yüksek sıcaklıklı uygulamalar için diyotlarda, MOSFET'lerde ve IGBT'lerde kullanılır.
RF ve Mikrodalga Aygıtları:
RF amplifikatörleri ve radar sistemleri gibi yüksek frekanslı cihazlar için idealdir.
LED'ler ve Lazerler:
SiC, GaN tabanlı LED'lerin ve lazerlerin üretimi için de bir substrat malzemesi olarak kullanılır.
Otomobil Elektronik:
Elektrikli araçların güç aktarma sistemleri ve şarj sistemlerinde kullanılır.
Havacılık ve Askeri:
Radyasyon sertliği ve termal istikrarları nedeniyle, SiC levhaları uydularda, askeri radarlarda ve diğer savunma sistemlerinde kullanılır.
Endüstriyel Uygulamalar:
Endüstriyel güç kaynaklarında, motor tahriklerinde ve diğer yüksek güçlü, yüksek verimli elektronik sistemlerde kullanılır.
SiC Wafer'ın Uygulama Resimi:
Özellik:
Silikon Karbid (SiC) levhalarının özelleştirilmesi, çeşitli gelişmiş elektronik, endüstriyel ve bilimsel uygulamaların özel ihtiyaçlarını karşılamak için gereklidir.Waferlerin belirli cihaz gereksinimleri için optimize edilmesini sağlamak için özelleştirilebilir bir dizi parametreler sunabiliriz.Aşağıda SiC wafer özelleştirmesinin temel yönleri verilmiştir:Kristal yönelimi; Diametresi ve Kalınlığı; Doping Türü ve Konsantrasyonu; Yüzey Poliş ve Bitirme; Direnç; Epitaxial Katman; Yönlendirme Düzleri ve Çentikleri;SiC-on-Si ve diğer substrat kombinasyonları.

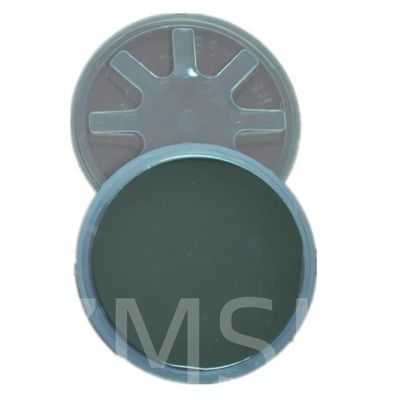

Ambalaj ve Nakliye:
Sıkça sorulan sorular:
1S: 4H ve 6H SiC nedir?
Cevap: 4H-SiC ve 6H-SiC, altıgen kristal yapılarını temsil ederken, "H" altıgen simetriyi ve 4 ve 6 numaralarını birim hücrelerindeki katmanları gösterir.Bu yapısal değişim malzemenin elektronik bant yapısını etkiler, bu da bir yarı iletken cihazın performansının önemli bir belirleyicisidir.
2. S: P tipi substrat nedir?
A: P-tip malzemesi, pozitif yük taşıyıcısı olan bir yarı iletkendir.Yarım iletken atomlarından bir valans elektron daha az olan.
