3C-N Tipi Silikon Karbür Wafers 2 inç 4 inç 6 inç veya 5 * 5 10 * 10 mm Boyut Üretim Derecesi Araştırma Derecesi

3C-N Tipi Silikon Karbür Wafers 2 inç 4 inç 6 inç veya 5 * 5 10 * 10 mm Boyut Üretim Derecesi Araştırma Derecesi

Ürün ayrıntıları:

Menşe yeri: Çin
Marka adı: ZMSH

Ödeme & teslimat koşulları:

Teslim süresi: 2-4hafta
Ödeme koşulları: T/T
En iyi fiyat İletişim

Detay Bilgi

Çapraz: 5*5mm±0,2mm ve 10*10mm±0,2mm 2 inç 4 inç 6 inç Kalınlığı: 350 μm±25 μm
Direnç 3C-N: ≤0,8 mΩ•cm Birincil Düz Uzunluk: 15,9 mm ±1,7 mm
İkincil Düz Uzunluk: 8,0 mm ±1,7 mm Kenar Hariç Tutma: 3mm
TTV/Yay/Çarpı: ≤2,5 μm/≤5 μm/≤15 Kabartma: Polonya Ra≤1 nm CMP Ra≤0,2 nm
Yüksek Yoğunluklu Işık Nedeniyle Silikon Yüzey Çizikleri: 1 × levha çapı kümülatif uzunluğa kadar 3 çizik
Vurgulamak:

4 inçlik Silikon Karbür Wafers

,

6 inçlik Silikon Karbür Wafers

,

Araştırma Derecesi Silikon Karbid Waferleri

Ürün Açıklaması


3C-N Tipi Silisyum Karbür Gofretler 2 inç 4 inç 6 inç veya 5*5 ve 10*10 mm boyut, üretim sınıfı Araştırma Sınıfı





3C-N Tipi Silisyum Karbür Gofretlerin özeti



3C-N Tipi Silikon Karbür Wafers 2 inç 4 inç 6 inç veya 5 * 5 10 * 10 mm Boyut Üretim Derecesi Araştırma Derecesi 0



3C-N Tipi Silisyum Karbür (SiC) Gofretlerkübik 3C politipini kullanan SiC levhaların spesifik bir varyasyonudur. Olağanüstü termal, elektriksel ve mekanik özellikleriyle bilinen bu plakalar, elektronik, optoelektronik ve güç cihazlarındaki ileri teknolojilerin katı gereksinimlerini karşılamak üzere tasarlanmıştır.

3C politipi4H-SiC ve 6H-SiC gibi altıgen politiplere göre çeşitli avantajlar sunan kübik bir kristal yapıya sahiptir. 3C-SiC'nin en önemli avantajlarından biridaha yüksek elektron hareketliliğiBu da onu hızlı anahtarlamanın ve düşük enerji kaybının kritik olduğu yüksek frekanslı uygulamalar ve güç elektroniği uygulamaları için ideal kılar. Ek olarak, 3C-N SiC levhalarındaha düşük bant aralığı(yaklaşık 2,36 eV), bu da hala yüksek güç ve voltajı verimli bir şekilde kullanmalarına olanak tanıyor.



Bu gofretler aşağıdaki gibi standart boyutlarda mevcuttur:5x5mmVe10x10mm, ile350 μm ± 25 μm kalınlıkçeşitli cihaz üretim süreçleri için hassas uyumluluk sağlar. Kullanım için çok uygundurlaryüksek güçVeyüksek frekanslı cihazlarMOSFET'ler, Schottky diyotlar ve diğer yarı iletken bileşenler gibi aşırı koşullar altında güvenilir performans sunar.

termal iletkenlik3C-N SiC plakaların kullanımı, yüksek güç yoğunluklarında çalışan cihazlar için çok önemli bir özellik olan verimli ısı dağılımını sağlar. Üstelik mekanik mukavemetleri ve termal ve kimyasal strese karşı dirençleri, onları zorlu ortamlarda dayanıklı kılar ve uygulama alanlarını daha da geliştirir.güç elektroniği,AR teknolojileri, Veyüksek sıcaklık sensörleri.

Özetle, 3C-N Tipi SiC plakalar üstün elektronik, termal ve mekanik özellikleri birleştirerek onları yeni nesil elektronik cihazlar ve yüksek performanslı uygulamalar için vazgeçilmez kılmaktadır.

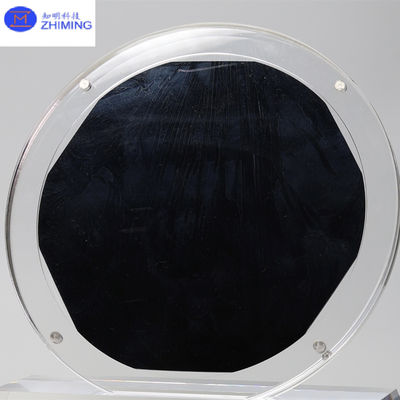

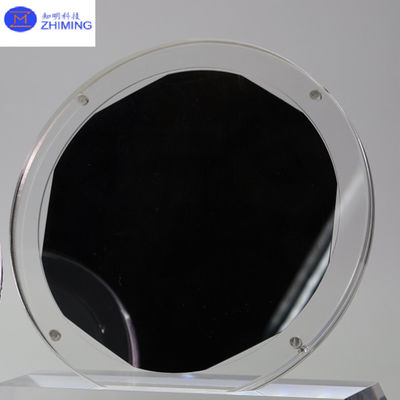

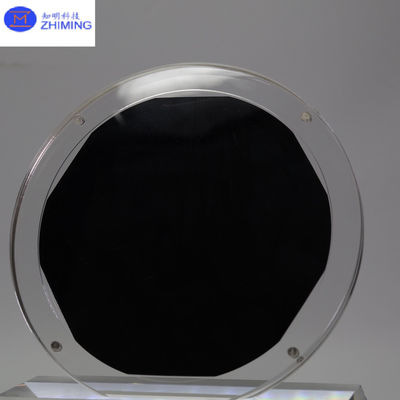

3C-N Tipi Silisyum Karbür Gofretlerin fotoğrafları



3C-N Tipi Silikon Karbür Wafers 2 inç 4 inç 6 inç veya 5 * 5 10 * 10 mm Boyut Üretim Derecesi Araştırma Derecesi 13C-N Tipi Silikon Karbür Wafers 2 inç 4 inç 6 inç veya 5 * 5 10 * 10 mm Boyut Üretim Derecesi Araştırma Derecesi 2

3C-N Tipi Silikon Karbür Wafers 2 inç 4 inç 6 inç veya 5 * 5 10 * 10 mm Boyut Üretim Derecesi Araştırma Derecesi 33C-N Tipi Silikon Karbür Wafers 2 inç 4 inç 6 inç veya 5 * 5 10 * 10 mm Boyut Üretim Derecesi Araştırma Derecesi 4






3C-N Tipi Silisyum Karbür Gofretlerin özellikleri



Kristal Yapısı:

4H-SiC ve 6H-SiC gibi altıgen SiC politiplerine kıyasla daha yüksek elektron hareketliliği sunan kübik (3C) politip yapısı, onu yüksek frekanslı uygulamalar için uygun hale getirir.



Boyut Seçenekleri:

Çeşitli uygulamalar için esneklik sağlayan 5x5mm ve 10x10mm boyutlarında mevcuttur.



Kalınlık:

350 μm ± 25 μm'lik hassas kontrollü kalınlık, mekanik stabilite ve çok çeşitli imalat süreçleriyle uyumluluk sağlar.



Yüksek Elektron Hareketliliği:

Kübik kristal yapı, gelişmiş elektron taşınmasıyla sonuçlanır ve bu da onu güç elektroniği ve RF cihazlarındaki yüksek hızlı ve düşük enerji kayıplı uygulamalar için avantajlı hale getirir.



Isı İletkenliği:

Mükemmel termal iletkenlik, yüksek güç yoğunluklarında çalışan cihazlar için çok önemli olan verimli ısı dağılımına olanak tanır, aşırı ısınmanın önlenmesine ve cihazın ömrünün uzatılmasına yardımcı olur.



Bant aralığı:

Yaklaşık 2,36 eV'lik daha düşük bant aralığı, zorlu ortamlarda verimli çalışmayı sürdürürken yüksek voltaj ve yüksek güç uygulamaları için uygundur.



Mekanik Dayanım:

3C-N SiC levhalar yüksek mekanik dayanıklılık sergileyerek aşınma ve deformasyona karşı direnç sunar ve zorlu koşullarda uzun vadeli güvenilirlik sağlar.



Optik Şeffaflık:

Belirli dalga boylarına karşı şeffaflığı sayesinde özellikle LED'ler ve fotodedektörler gibi optoelektronik uygulamalar için iyi optik özellikler.



Kimyasal ve Termal Kararlılık:

Termal ve kimyasal strese karşı son derece dayanıklı olması, yüksek sıcaklıktaki elektronik cihazlar ve sensörler gibi zorlu ortamlarda kullanıma uygun olmasını sağlar.



Bu özellikler, 3C-N SiC plakalarını güç elektroniği, yüksek frekanslı cihazlar, optoelektronik ve sensörler dahil olmak üzere çok çeşitli gelişmiş uygulamalar için ideal hale getirir.








3C-N Tipi Silisyum Karbür Gofretlerin veri tablosu



晶格领域 2 英寸 SiC bir fotoğraf

2 inç çapında SilikonKarbür (SiC) Substrat Şartname



-)









Sınıf

工业级

Üretim Sınıfı

(P Sınıfı)

研究级

Araştırma Notu

(R Sınıfı)

fotoğraf

Sahte Sınıf

(D Sınıfı)

Çap 50,8 mm±0,38 mm
Kalınlık 350 μm±25 μm
Gofret Yönü Eksen dışı: 2,0°-4,0°'ye doğru [112 0] ± 0,5° 4H/6H-P için, Eksen üzerinde:〈111〉± 0,5° 3C-N için
Mikro Boru Yoğunluğu 0 cm-2
※Dirençlilik 4H/6H-P ≤0,1 Ω.cm
3C-K ≤0,8 mΩ•cm
主定位边方向 Birincil Düz Yönlendirme 4H/6H-P {10-10} ±5,0°
3C-K {1-10} ±5,0°
主定位边长度 Birincil Düz Uzunluk 15,9 mm ±1,7 mm
次定位边长度 İkincil Düz Uzunluk 8,0 mm ±1,7 mm
次定位边方向 İkincil Düz Yönlendirme Silikon yüzü yukarı: 90° CW. Prime düzden itibaren ±5,0°
Kenar Hariç Tutma 3 mm 3 mm
总厚度变化/弯曲度/翘曲度 TTV/Yay /Warp ≤2,5 μm/≤5 μm/≤15 μm/≤30 μm
Pürüzlülük Polonya Ra≤1 nm
CMP Ra≤0,2 nm
Yüksek Yoğunluklu Işık Nedeniyle Kenar Çatlakları Hiçbiri 1'e izin verilir, ≤1 mm
六方空洞(强光灯观测) ※ Yüksek Yoğunluklu Işıkla Altıgen Plakalar Kümülatif alan≤1 % Kümülatif alan≤3 %
多型(强光灯观测) ※ Yüksek Yoğunluklu Işıkla Politip Alanlar Hiçbiri Kümülatif alan≤2 % Kümülatif alan≤%5

Si 面划痕(强光灯观测)#

Yüksek Yoğunluklu Işık Nedeniyle Silikon Yüzey Çizikleri

1×wafer’a 3 çizik

çap kümülatif uzunluk

1 × gofrete 5 çizik

çap kümülatif uzunluk

1 × levha çapı kümülatif uzunluğa kadar 8 çizik
Yoğunluğa Göre Yüksek Kenar Cipsleri Işık ışığı Hiçbiri 3'e izin verilir, her biri ≤0,5 mm 5'e izin verilir, her biri ≤1 mm

硅面污染物(强光灯观测)

Yüksek Yoğunlukla Silikon Yüzey Kirliliği

Hiçbiri
Ambalajlama Çoklu Gofret Kaseti veya Tekli Gofret Kabı







Notlar:







※Kusur sınırları, kenar hariç tutma alanı hariç tüm levha yüzeyi için geçerlidir. # Çizikler yalnızca Si yüzünde kontrol edilmelidir.






































3C-N Tipi Silisyum Karbür Gofretlerin uygulamaları















3C-N Tipi Silisyum Karbür (SiC) Plakaların Yarı İletken ve Mikroelektronik Endüstrisindeki Uygulamaları







3C-N Tipi Silisyum Karbür plakalar, çeşitli cihazların performansını ve verimliliğini artıran benzersiz özellikler sunarak yarı iletken ve mikroelektronik endüstrilerinde önemli bir rol oynamaktadır.















Güç Elektroniği:







Güç elektroniğinde, 3C-N SiC levhalar yüksek güçlü cihazlarda yaygın olarak kullanılmaktadır.MOSFET'ler,Schottky diyotlar, Vegüç transistörleri. Yüksek termal iletkenlikleri ve elektron hareketlilikleri, bu cihazların yüksek voltaj ve sıcaklıklarda verimli bir şekilde çalışmasını sağlarken enerji kayıplarını da en aza indirir. Bu, 3C-N SiC'yi kullanım için ideal kılar.güç dönüşüm sistemleri,elektrikli araçlar (EV'ler), Veyenilenebilir enerji sistemleriVerimli enerji yönetiminin hayati önem taşıdığı yerlerde.















Yüksek Frekanslı Cihazlar:







3C-N SiC levhaların mükemmel elektron hareketliliği onları uygun kılar.radyo frekansı (RF)Vemikrodalga uygulamaları, örneğinamplifikatörler,osilatörler, Vefiltreler. Bu wafer'lar, cihazların daha yüksek frekanslarda daha düşük sinyal kaybıyla çalışmasını sağlayarak kablosuz iletişim sistemlerinin, uydu teknolojisinin ve radar sistemlerinin performansını artırır.















Yüksek Sıcaklık Elektroniği:







3C-N SiC levhalar ayrıca aşırı ortamlarda çalışan yarı iletken cihazlarda da kullanılır.yüksek sıcaklık sensörleriVeaktüatörler. Malzemenin mekanik gücü, kimyasal kararlılığı ve termal direnci, bu cihazların zorlu çalışma koşullarına dayanması gereken havacılık, otomotiv ve petrol ve gaz gibi endüstrilerde güvenilir performans göstermesine olanak tanır.















Mikroelektromekanik Sistemler (MEMS):







Mikroelektronik endüstrisinde 3C-N SiC levhalar kullanılmaktadır.MEMS cihazlarıYüksek mekanik mukavemete ve termal stabiliteye sahip malzemeler gerektiren. Bu cihazlar şunları içerir:basınç sensörleri,ivmeölçerler, Vejiroskoplardeğişen sıcaklıklar ve mekanik stres altında SiC'nin dayanıklılığından ve performansından yararlanır.















Optoelektronik:







3C-N SiC levhalar da kullanılırLED'ler,fotodedektörlerve diğer optoelektronik cihazlar, optik şeffaflıkları ve yüksek gücü işleme yetenekleri nedeniyle verimli ışık emisyonu ve algılama yetenekleri sağlar.















Özetle, 3C-N Tipi SiC levhalar yarı iletken ve mikroelektronik endüstrilerinde, özellikle de aşırı koşullarda yüksek performans, dayanıklılık ve verimlilik gerektiren uygulamalarda gereklidir.
