12 inç SiC Wafer Silikon Karbid Wafer 300mm Substrat 750±25um 4H-N Tip yönelimi 100 Üretim Araştırma Derecesi
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | ZMSH |
| Sertifika: | Rohs |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 |
|---|---|
| Ambalaj bilgileri: | tek gofret kabı |
| Teslim süresi: | 2-4hafta |
| Ödeme koşulları: | T/T, |
|
Detay Bilgi |
|||
| politip: | 4H -Sic 6hsic | Çapraz: | 12 inç 300 mm. |
|---|---|---|---|
| İletkenlik: | N-Tip / Yarı yığın | katkı maddesi: | N2 (azot) V (vanadyum) |
| Oryantasyon: | Eksende <0001> Eksenden KAPALI <0001> 4 ° kapalı | Direnç: | 0.015 ~ 0.03 ohm-cm (4H-N) |
| Micropipe Yoğunluğu (MPD): | ≤10/cm2 ~ ≤1/cm2 | TTV: | ≤ 25 μm |
| Vurgulamak: | 4H-N Silikon Karbür levha,12 inçlik silikon karbüt plaka.,300 mm Silikon Karbür levha |
||
Ürün Açıklaması
12 inç SiC wafer Silikon Karbid wafer 300mm 750±25um 4H-N türü yönelim 100 Üretim Araştırma derecesi
12 inçlik SiC waferinin özetini.
Bu 12 inçlik Silikon Karbid (SiC) levha, gelişmiş yarı iletken uygulamaları için tasarlanmıştır, 300 mm çapında, 750±25μm kalınlığında,ve 4H-N tipi kristal yönelimi ile 4H-SiC politipliWafer, araştırma derecesi ve üretim ortamlarının standartlarını karşılamak için yüksek kaliteli üretim teknikleri kullanılarak üretilir.Yüksek sıcaklık, ve yüksek frekanslı cihazlar, genellikle elektrikli araçlar (EV), güç elektroniği ve RF teknolojisi gibi uygulamalarda kullanılır.Wafer'in üstün yapısal bütünlüğü ve hassas özellikleri, cihaz üretiminde yüksek verimlilik sağlar., en ileri araştırma ve endüstriyel uygulamalarda en iyi performansı sunuyor.
12 inçlik SiC levhasının veri tablosu
| 1 2inç Silikon Karbid (SiC) Substrate Spesifikasyonu | |||||
| Sınıf | ZeroMPD Üretimi Sınıf ((Z Sınıf) |
Standart Üretim Sınıf ((P Sınıfı) |
Sahte sınıf (D Sınıf) |
||
| Çapraz | 30 mm | ||||
| Kalınlığı | 4H-N | 750μm±15 μm | 750μm±25 μm | ||
| 4H-SI | 750μm±15 μm | 750μm±25 μm | |||
| Wafer yönelimi | Eksen dışında: 4H-N için <1120 >±0,5°'ya doğru 4.0°, eksen üzerinde: 4H-SI için <0001>±0,5° | ||||
| Mikropip yoğunluğu | 4H-N | ≤0,4cm-2 | ≤4cm-2 | ≤ 25cm-2 | |
| 4H-SI | ≤5cm-2 | ≤10cm-2 | ≤ 25cm-2 | ||
| Direnç | 4H-N | 0.015~0.024 Ω·cm | 0.015~0.028 Ω·cm | ||
| 4H-SI | ≥1E10 Ω·cm | ≥1E5 Ω·cm | |||
| Birincil düz yönlendirme | {10-10} ±5.0° | ||||
| Birincil düz uzunluk | 4H-N | N/A | |||
| 4H-SI | Çentik | ||||
| Kenar dışlama | 3 mm | ||||
| LTV/TTV/Bow/Warp | ≤5μm/≤15μm/≤35 μm/≤55 μm | ≤5μm/≤15μm/≤35 □ μm/≤55 □ μm | |||
| Kabartma | Polonya Ra≤1 nm | ||||
| CMP Ra≤0,2 nm | Ra≤0,5 nm | ||||
| Yüksek Yoğunluklu Işıkla Kenar Çatlakları Yüksek Yoğunluklu Işıkla Hex Plaklar Yüksek Yoğunluklu Işıkla Çok Tipli Alanlar Görsel Karbon İçişleri Silikon yüzeyi yüksek yoğunluklu ışıkla kavrulur. |
Hiçbiri Toplu alan ≤ 0,05% Hiçbiri Toplu alan ≤ 0,05% Hiçbiri |
Toplam uzunluk ≤ 20 mm, tek uzunluk ≤ 2 mm Toplu alan ≤0.1% Toplu alan ≤3% Toplu alan ≤3% Toplam uzunluk ≤1 × wafer çapı |
|||
| Yüksek Yoğunluklu Işıkla Kenar Çipler | Hiçbiri izin verilmez ≥0,2 mm genişlik ve derinlik | Her biri ≤ 1 mm | |||
| (TSD)Döşeme vida çıkması | ≤500 cm-2 | N/A | |||
| (BPD)Temel düzlemde yer değiştirme | ≤1000 cm-2 | N/A | |||
| SIlicon YüzeyiYüksek Yoğunlukta Işıkla Kirlenme | Hiçbiri | ||||
| Paketleme | Çoklu Wafer Kaseti veya Tek Wafer Konteyneri | ||||
| Notlar: | |||||
| 1 Eksiklik sınırları, kenar dışlama alanı hariç, tüm wafer yüzeyi için geçerlidir. Çizikler sadece Si yüzünde kontrol edilmelidir. 3 Dezavansiyon verileri sadece KOH kazınan levhalardan elde edilmiştir. |
|||||

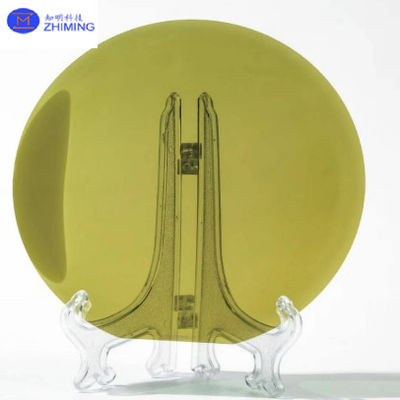

12 inçlik SiC waferinin fotoğrafı.
12 inçlik SiC levhalarının özellikleri
1.SiC'nin malzeme özellikleri:
- Geniş Bandgap: SiC, geleneksel silikon (Si) ile karşılaştırıldığında daha yüksek voltajlarda, sıcaklıklarda ve frekanslarda çalışmasına izin veren geniş bir bant boşluğuna (~ 3.26 eV) sahiptir.
- Yüksek ısı iletkenliği: SiC'nin ısı iletkenliği silikondan çok daha yüksektir (yaklaşık 3.7 W/cm·K), bu da ısı dağılımının kritik olduğu yüksek güçli uygulamalar için çok uygundur.
- Yüksek Boşaltma Voltajı: SiC, çok daha yüksek voltajlara (silikondan 10 kat daha fazla) dayanabilir, bu da onu güç transistörleri ve diyotlar gibi güç elektroniği için ideal hale getirir.
- Yüksek Elektron Hareketliliği: SiC'deki elektron hareketliliği geleneksel silikondan daha yüksektir ve bu da elektronik cihazlarda daha hızlı geçiş zamanlarına katkıda bulunur.
2.Mekanik özellikleri:
- Yüksek Sertlik: SiC çok sert (Mohs sertliği 9), bu da aşınmaya dayanıklılığına katkıda bulunur, aynı zamanda işleme ve makineye zorlaştırır.
- Sertlik: Yüksek bir Young modülü vardır, yani silikona kıyasla daha sert ve daha dayanıklıdır, bu da cihazlarda dayanıklılığını artırır.
- Kırılganlık: SiC, silikondan daha kırılgan, bu da wafer işleme ve cihaz üretimi sırasında dikkate alınması önemlidir.
12 inçlik SiC levhalarının uygulamaları
12 inçlik SiC levhaları, güç MOSFET'leri, diyotlar ve IGBT'ler de dahil olmak üzere yüksek performanslı güç elektroniklerinde öncelikle kullanılır.Elektrikli araçlar,yenilenebilir enerji, veendüstriyel güç sistemleri. SiC'nin yüksek termal iletkenliği, geniş bant aralığı ve yüksek sıcaklıklara dayanabilme yeteneği,Otomobil elektronikleri,Güç invertörleri, veYüksek güçlü enerji sistemleriKullanımıYüksek frekanslı RF cihazlarıveMikrodalga iletişim sistemleriAynı zamanda telekomünikasyon, havacılık ve askeri radar sistemleri için de kritik durumdadır.
Ek olarak, SiC levhalarıLED ve optoelektronik, için substrat olarak hizmetMavi ve UV LED'ler, aydınlatma, ekran ve sterilizasyon için çok önemlidir.Yüksek sıcaklık sensörleri,tıbbi cihazlar, veUydu güç sistemleri. Artan rolüyleakıllı ağlar,enerji depolama, vegüç dağıtımı, SiC, geniş bir uygulama yelpazesi boyunca verimliliği, güvenilirliği ve performansı artırmaya yardımcı oluyor.
12 inç SiC waferinin S&A
1.12 inçlik bir SiC wafer nedir?
Cevap: 12 inçlik bir SiC levhası, 12 inç çaplı bir silikon karbür (SiC) substratıdır, esas olarak yarı iletken endüstrisinde, özellikle yüksek güç, yüksek sıcaklık,ve yüksek frekanslı uygulamalarSiC malzemeleri, mükemmel elektrik, termal ve mekanik özellikleri nedeniyle güç elektroniği, otomotiv elektroniği ve enerji dönüştürme cihazlarında yaygın olarak kullanılır.
2.12 inçlik bir SiC levhasının avantajları nelerdir?
Cevap: 12 inçlik bir SiC levhasının avantajları şunlardır:
- Yüksek sıcaklıkta istikrarlı: SiC, 600°C'ye kadar veya daha yüksek sıcaklıklarda çalışabilir ve geleneksel silikon malzemelerinden daha iyi yüksek sıcaklık performansı sunar.
- Yüksek Güçli İşlem: SiC, yüksek voltaj ve akıma dayanabilir, bu nedenle elektrikli araç pil yönetimi ve endüstriyel güç kaynakları gibi yüksek güç uygulamaları için uygundur.
- Yüksek ısı iletkenliği: SiC, silikona kıyasla önemli ölçüde daha yüksek bir ısı iletkenliğine sahiptir, bu da daha iyi ısı dağılımına yardımcı olur, cihaz güvenilirliğini ve verimliliğini artırır.
