MIOC Yoğunluk Modülatörü Chip, Faz Modülatörü Chip
Ürün ayrıntıları:
Menşe yeri: | Çin |
Marka adı: | ZMSH |
Model numarası: | MIOC CHIP, Yoğunluk Modülatör çipi, faz modülatör çipi |
Ödeme & teslimat koşulları:
Min sipariş miktarı: | 5 |
---|---|
Fiyat: | undetermined |
Ambalaj bilgileri: | köpüklü plastik + karton |
Teslim süresi: | 2-4hafta |
Ödeme koşulları: | T/T |
Yetenek temini: | 100 Adet / Hafta |
Detay Bilgi |
|||
Vurgulamak: | Faz Modülatörü Çip,MIOC Chip,Yoğunluk Modülatörü Çip |
---|
Ürün Açıklaması
MIOC CHIP, Yoğunluk Modülatör çipi, faz modülatör çipi

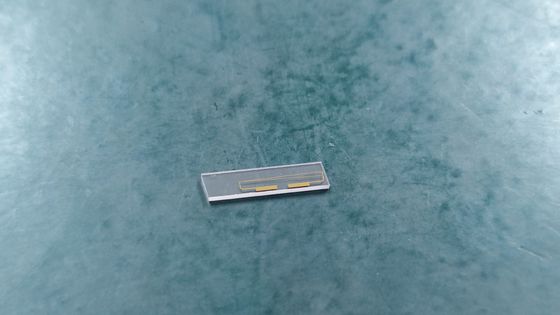

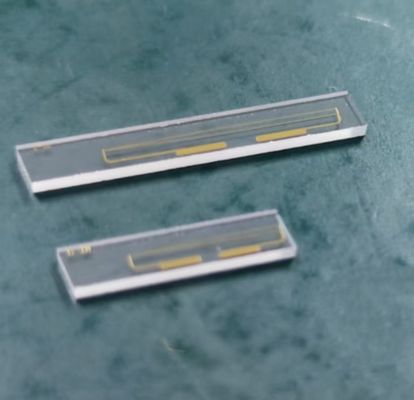

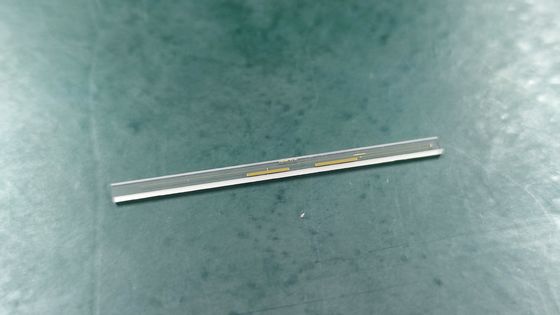

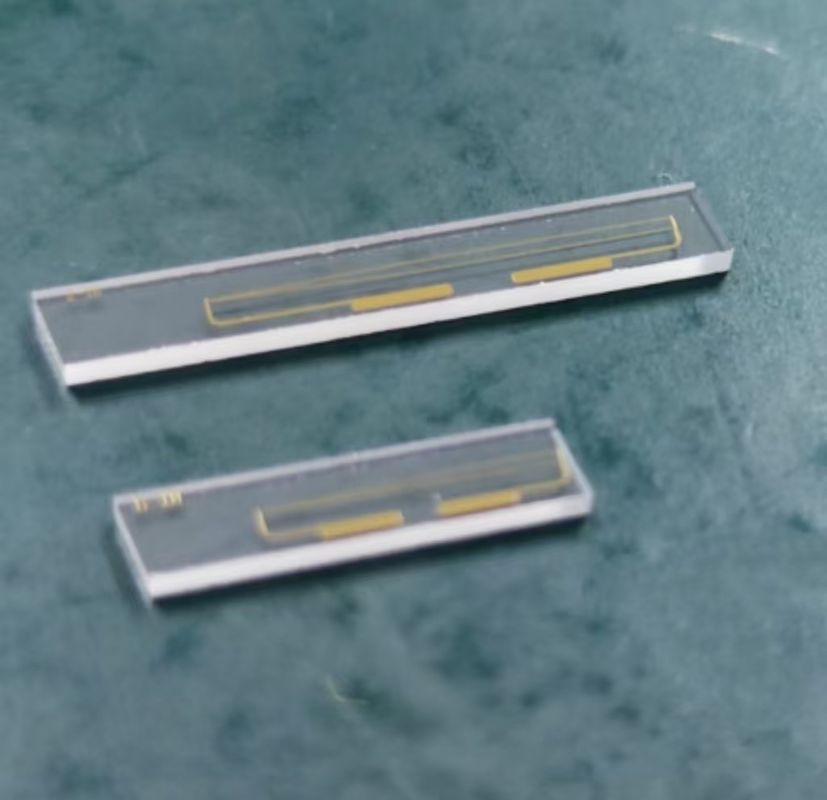

1.Mioc Chip
Soyut
AAskeri sınıf entegre optik devre (MIOC) çipifiber optik sistemlerde ışık sinyallerinin hassas kontrolü için tasarlanmış yüksek performanslı bir optik bileşendir. Öncelikle kullanılırFiber optik jiroskoplar (sis), optik iletişim sistemleri ve yüksek hassasiyetli algılama uygulamaları. MIOC yongası tipik olarak kullanılarak üretilirLityum niobat (linbo₃)veya olağanüstü stabilite, düşük yerleştirme kaybı ve yüksek polarizasyon-sürekli özellikler sunan diğer gelişmiş elektro-optik malzemeler.
Yapı ve çalışma prensibi
MIOC çip, dahil olmak üzere birden çok optik bileşeni entegre eder.dalga kılavuzları, kuplörler ve faz modülatörleri, tek bir kompakt substrat içine. Şuna göre çalışırelektro-optik etkiharici olarak uygulanan bir voltaj, malzemenin kırılma indisini değiştirerek, ışık yayılmasının kesin kontrolünü sağlar. İçindefiber optik jiroskoplar, MIOC çip, dönme hareketini aşırı doğrulukla tespit etmek için ışık sinyallerini bölen, modüle eden ve yeniden birleştiren çekirdek bileşen olarak hizmet eder.
Anahtar Özellikler
Yüksek istikrar: Sıcaklık dalgalanmalarına ve mekanik titreşimlere dirençle aşırı çevresel koşullar için tasarlanmıştır.
Düşük yerleştirme kaybı: Sistem verimliliğini artırarak minimal optik güç kaybı sağlar.
Polarizasyon-Süreli Performans: Yüksek hassasiyetli uygulamalar için sinyal bütünlüğünü korur.
Kompakt entegrasyon: Çoklu optik işlevleri tek bir çipe entegre ederek sistem karmaşıklığını azaltır.
Hızlı yanıt süresi: Yüksek hızlı elektro-optik yanıtla gerçek zamanlı modülasyon sağlar.
Başvuru
1) Fiber optik jiroskoplar (sis)
MIOC yongaları yaygın olarak kullanılırSisleriçinAtalet Navigasyon Sistemleri (INS)içindeHavacılık, askeri ve özerk araçlar. GPS'e güvenmeden doğru konumlandırmayı sağlayan hassas açısal hız ölçümleri sağlarlar.
2) Optik iletişim
MIOC CHIPS DesteğiYüksek hızlı optik sinyal işlemefaz modülasyonu ve genlik kontrolü dahil, onları zorunlu kılarTutarlı optik iletişim sistemleri.
3) Kuantum optik ve fotonik algılama
MIOC yongalarının ultra kararlı ve hassas faz modülasyon yetenekleri onları değerli kılarKuantum COmputing, Quantum Anahtar Dağıtım (QKD) ve fiber optik sensörlerendüstriyel izlemede kullanılır.
Diğer optik modülatörlere göre avantajlar
Ayrık bileşenlere kıyasla daha yüksek stabilite: Entegre tasarım, hizalama sorunlarını ortadan kaldırır ve uzun vadeli güvenilirliği artırır.
Üstün çevresel dayanıklılık: Savunma ve havacılık uygulamalarında sert çalışma koşulları için tasarlanmıştır.
Düşük güç tüketimi: Gömülü ve mobil sistemlerde enerji tasarruflu çalışma için optimize edildi.
Spesifikasyon
MIOC yongası | |||||
Tip | Öğe | Değer | |||
Y13 | S13 | ||||
Optik | Çalışma dalga boyu | 1310 ± 20 nm | 1310 ± 20 nm | ||
Ekleme kaybı | ≤ 4.0 dB | ≤ 4.0 dB | |||
Bölme oranı | % 50 ± 3 | % 50 ± 3 | |||
Dönüş Kaybı | ≤ -45 dB | ≤ -45 dB | |||
Çip polarizasyonu Nesli tükenme |
≤ -50 dB | ≤ -50 dB | |||
Giriş Optik Gücü | ≤ 100MW | ≤ 100MW | |||
Elektrik | Vekil | ≤ 3.5 V | ≤ 4.0 V | ||
Bant genişliği | ≥ 100 MHz | ||||
Elektrot yapısı | Push-Pull, Lumped-Electrodes | ||||
Mekanik | Kristal | X-Cut Y-PROP LN | |||
Dalga kılavuzu işlemi | Tavlanmış proton değişimi | ||||
Çıktı bağlantı noktası aralığı | 400μm | ||||
Boyut Uzunluk × genişlik × kalınlık |
20 × 3 × 1 mm3 | 12.5 × 3 × 1 mm3 |
2.Yoğunluk modülatör çipi
Soyut
BirYoğunluk modülatör çipiharici bir elektrik girişine yanıt olarak bir optik sinyalin genliğini (yoğunluğu) modüle etmek için tasarlanmış gelişmiş bir optik cihazdır. Bu çipler önemli bir rol oynarFiber optik iletişim, lidar, mikrodalga fotonik ve optik sinyal işleme. Işığın yoğunluğunu kontrol ederek, modern fotonik uygulamalar için gerekli olan yüksek hızlı veri iletimi, sinyal şekillendirme ve gelişmiş modülasyon formatlarını mümkün kılar.
Tipik olarak, yoğunluk modülatörleriLityum niobat (linbo₃), silikon fotonik (SIPH) veya indiyum fosfit (INP). Bu yongalarda kullanılan en yaygın yapıMach-Zehnder interferometre (MZI), ışık yoğunluğunun hassas modülasyonuna izin verir.
Yapı ve çalışma prensibi
Yoğunluk modülatör çipi, kullanılarak çalışırparazit etkileribirMach-Zehnder interferometre (MZI) dalga kılavuzu. Optik sinyal iki yola bölünür ve aralarındaki nispi faz harici olarak uygulanan bir elektrik alanı kullanılarak ayarlanır. İki ışık yolu yeniden birleştiğinde, yapıcı veya yıkıcı parazit meydana gelir ve optik yoğunluğun modülasyonuna neden olur.
Temel ilkeler şunları içerir:
Elektro-optik etki: Malzemenin kırılma indisi, ışığın fazını değiştirerek uygulanan bir voltaja yanıt olarak değişir.
Parazit kontrolü: Faz kaymasını tam olarak kontrol ederek, modülatör çıkış sinyalinin yoğunluğunu ayarlar.
Anahtar Özellikler
Yüksek yok olma oranı: Sinyal netliği için çok önemli olan yüksek ve düşük yoğunluklu seviyeler arasında güçlü bir kontrast sağlar.
Düşük yerleştirme kaybı: Modülasyon sırasında minimum güç kaybı sağlar.
Yüksek modülasyon bant genişliği: 100 Gbps'ye ve ötesine kadar veri hızlarını sağlayan yüksek frekanslı sinyalleri destekler.
Düşük sürüş voltajı: Enerji tasarruflu çalışma için güç tüketimini azaltır.
Kompakt ve entegre tasarım: Entegrasyonu sağlarFotonik entegre devreler (resimler)Gelişmiş optik sistemler için.
Başvuru
1) Optik iletişim
KullanılmışLong-Haul ve Metro Optik Fiber AğlarıDijital verileri ışık sinyallerine kodlamak için.
DesteklerGelişmiş modülasyon formatlarıYüksek hızlı veri iletimi için NRZ, PAM4 ve QAM gibi.
2) LIDAR (Işık Tespiti ve Aralık)
İçin kullanılırdarbe şekillendirme ve genlik modülasyonuLiDAR sistemlerinde, menzil çözünürlüğünü ve algılama doğruluğunu iyileştirme.
İçin gerekliOtonom araçlar, çevresel izleme ve 3D haritalama.
3) Mikrodalga fotonikleri
EtkinleştirirYüksek hızlı analog optik bağlantılarRadar, uydu iletişimi ve elektronik savaş sistemleri için.
KullanılmışFiber üzerinde RFKablosuz ve savunma uygulamaları için şanzıman.
4) Optik sinyal işleme
KullanılmışOptik bilgi işlem, ultra hızlı sinyal geçidi ve optik anahtarlama.
KolaylaştırırOptik darbe şekillendirme, filtreleme ve dalga formu üretimiAraştırma ve endüstriyel uygulamalarda.
Diğer optik modülatörlere göre avantajlar
Daha yüksek hız: Elektro-absorpsiyon modülatörleri ile karşılaştırıldığında, yoğunluk modülatörleri üstün hız ve bant genişliği sunar.
Daha iyi sinyal kalitesi: Daha yüksek yok olma oranı, iyileştirilmiş sinyal-gürültü performansı sağlar.
Sıcaklık varyasyonlarına daha sağlam: Gibi malzemelerLinbo₃Geniş bir sıcaklık aralığında sabit bir çalışma sağlayın.
Spesifikasyon
Yoğunluk modülatör çipi | ||||||
Tip | Öğe | Tipik değer | Birim | |||
Optik | Kristal | X-Cut Y-PROP LN | - | |||
Dalga kılavuzu işlemi | Tavlanmış proton değişimi | - | ||||
Çalışma dalga boyu | 1550 nm ± 20 | NM | ||||
Ekleme kaybı | 4.5 | DB | ||||
Kutuplaşma yok olma | ≥ 20 | DB | ||||
DC yok olma oranı | ≥ 20 | DB | ||||
Dönüş Kaybı | ≤ -45 | DB | ||||
Elektrik | RF Vπ | ≤ 3.5 | V | |||
Önyargı Vπ | ≤ 6.0 | V | ||||
RF bant genişliği | DC ~ 300m | Hz | ||||
Elektrot yapısı | Push-Pull, Lumped-Electrodes | |||||
RF bağlantı noktası empedansı | ~ 1m | Ω | ||||
Önyargı port empedansı | ~ 1m | Ω | ||||
Mekanik | Boyut | Uzunluk × genişlik × Kalınlık = 52 × 3 × 1 mm3 |
3.Faz modülatör çipi
Soyut
AFaz modülatör çipiyoğunluğunu değiştirmeden optik bir sinyalin fazını modüle etmek için kullanılan önemli bir optik cihazdır. Bu modülasyon,Tutarlı optik iletişim, kuantum optik, fiber optik algılama ve mikrodalga fotonik. Işığın genliğini kontrol eden yoğunluk modülatörlerinin aksine, faz modülatörleri,elektro-optik etkigibi malzemelerdeLityum niobat (linbo₃), silikon fotonik (SIPH) ve indiyum fosfit (INP).
Bir optik dalganın fazını tam olarak ayarlayarak, faz modülatörleriTutarlı sinyal işleme, yüksek hızlı veri kodlaması ve hassas ölçüm teknikleriFotonik tabanlı sistemlerde.
Yapı ve çalışma prensibi
AFaz modülatör çipitipik olarak birentegre dalga kılavuzu yapısıkullananelektro-optik etkiMalzemenin kırılma indeksini değiştirmek için. Bu, optik yol uzunluğunda bir değişikliğe yol açar, bu da yayılan ışık sinyalinde bir faz kayması ile sonuçlanır.
Anahtar çalışma ilkeleri şunları içerir:
Elektro-optik etki: Harici bir voltajın uygulanması, iletilen ışığın fazını değiştirerek dalga kılavuzunun kırılma indisini değiştirir.
Mach-Zehnder interferometre (MZI) veya faz değiştirici tasarımı: Faz modülatörü basit olarak uygulanabilirtek geçişli dalga kılavuzu modülatörüveya bir parçası olarakMZI yapısıDaha karmaşık modülasyon şemaları için.
Sürekli ve ayrık faz kontrolü: Uygulamaya bağlı olarak, faz kayması olabilirDoğrusal, doğrusal olmayan veya aşamalı olarak, Gelişmiş Sinyal İşleme izin verir.
Anahtar Özellikler
Yüksek hızlı faz modülasyonu: Yüksek hızlı iletişim ve algılama için GHz düzeyinde modülasyonu destekler.
Düşük yerleştirme kaybı: Faz modülasyonu sırasında minimum sinyal zayıflaması sağlar.
Geniş optik bant genişliği: Genellikle geniş bir dalga boyu aralığında çalışır.C-Bandı-L-Bant(1550 nm aralığı) telekom uygulamalarında.
Yüksek stabilite ve düşük gürültü: Gibi hassas uygulamalar için gerekliFiber optik jiroskoplar ve kuantum iletişimi.
Kompakt ve entegre tasarım: Entegrasyonu sağlarFotonik entegre devreler (resimler)Yüksek yoğunluklu optik sistemler için.
Başvuru
1) Tutarlı optik iletişim
KullanılmışGelişmiş modülasyon formatlarıörneğinQPSK (dörtlü faz kayması anahtarlama), DPSK (diferansiyel faz kaydırma anahtarlama) ve 16QAMverileri verimli kodlamak için.
GeliştirirOptik sinyal bütünlüğüiçinLong-Haul ve Veri Merkezi Bağlantı Ağları.
2) Kuantum optik ve kuantum iletişimi
İçin hassas faz kontrolü sağlarKuantum Anahtar Dağıtım (QKD), Kuantum Dolaşımı ve Kuantum Hesaplama.
EsasKuantum Durum Hazırlığı ve ManipülasyonuFotonik kuantum devrelerinde.
3) Fiber optik sensörler
Kullanılmışİnterferometrik fiber optik sensörler, örneğinFiber optik jiroskoplar (sis) ve dağıtılmış akustik sensörler (DAS), çevresel değişikliklerin yüksek hassasiyet ölçümü için.
Duyarlılığı artırırsıcaklık, gerilme ve titreşim algılamasıuygulamalar.
4) Mikrodalga fotonik ve RF sinyal işleme
KullanılmışRF fotonik sinyal işlemeRadar, uydu iletişimi ve elektronik savaş sistemlerinde mikrodalga sinyalleri oluşturmak ve manipüle etmek.
EtkinleştirirFaz kontrollü ışın direksiyonuFotonik tabanlı aşamalı dizi antenlerinde.
Diğer modülatörlere göre avantajlar
Sinyal yoğunluğunu korur: Yoğunluk modülatörlerinden farklı olarak, faz modülatörleri iletilen sinyalin gücünü azaltmaz.
Daha yüksek spektral verimlilik: EtkinleştirirGelişmiş tutarlı modülasyon formatlarıVerimli veri iletimi için.
Çevresel varyasyonlara daha sağlam: Tamamen elektronik faz değiştiricilerden daha yüksek stabilite ve hassasiyet sunar.
Spesifikasyon
Tip | Öğe | Tipik değer | Birim | |||
Optik | Kristal | X-Cut Y-PROP LN | - | |||
Dalga kılavuzu işlemi | Tavlanmış proton değişimi | - | ||||
Çalışma dalga boyu | 1550 nm ± 20 | NM | ||||
Ekleme kaybı | 4.0 | DB | ||||
Kutuplaşma yok olma | ≥ 20 | DB | ||||
Dönüş Kaybı | ≤ -45 | DB | ||||
Elektrik | Vekil | ≤ 3.5 | V | |||
Bant genişliği | DC ~ 300m | Hz | ||||
Elektrot yapısı | Topaklı elektrotlar | |||||
RF bağlantı noktası empedansı | ~ 1m | Ω | ||||
Mekanik | Boyut | Uzunluk × genişlik × Kalınlık = 40 × 3 × 1 mm3 |
