Marka Adı: | ZMSH |
Model Numarası: | Safir Gofret |
Adedi: | 25 |
Ödeme Şartları: | T/T |
Sapphire wafer 2 inç 4 inç Tek taraflı Çift taraflı cilalama
Sapphire Wafer'ımız,99.999% saf Al2O3 monokristalKullanımıGelişmiş Kyropoulos (KY) yöntemiÜstün optik şeffaflığı, olağanüstü mekanik dayanıklılığı ve mükemmel termal istikrarı ile tanınanBu safir malzemesi mükemmelYüksek performanslı LED'ler, lazer diyotları ve diğer elektronik ve fotonik cihazlarKesin kalınlık kontrolü ve mükemmel yüzey kalitesi ile safir levhamız yüksek güvenilirlik ve verimliliği zorlu uygulamalarda sağlar.Son teknoloji çözümleri için en iyi seçim haline getirir..
Şirketimiz, ZMSH, uzun zamandır yarı iletken endüstrisinde önde gelen bir oyuncu.On yıldan fazlaFabrika uzmanlarından ve satış personelinden oluşan profesyonel bir ekibimiz var.Çeşitli müşteri ihtiyaçlarını karşılamak için hem özel tasarımlar hem de OEM hizmetleri sunarZMSH'de, her aşamada müşteri memnuniyetini sağlamak için hem fiyat hem de kalite açısından üstün ürünler sunmaya kararlıyız.Daha fazla bilgi için veya özel gereksinimlerinizi tartışmak için bizimle iletişime geçmenizi istiyoruz..
Safir levha teknik parametreler
Özellikler | Hedef | Dayanıklılık | |||||||||||||||||||||
Çapraz | 50.8mm | ± 0,05 mm | |||||||||||||||||||||
Kalınlığı | 1000μm | ±15μm | |||||||||||||||||||||
A düzleminin yüzey yönelimi | C ekseni dışı M0.2° | ± 0,03° | |||||||||||||||||||||
Birincil düz uzunluk | 16 mm | ±1mm | |||||||||||||||||||||
Birincil düz yönelim | C düzlemi | ±0,1° | |||||||||||||||||||||
Arka tarafı Kabalık | <0.3nm | ||||||||||||||||||||||
Ön tarafı Kabalık | DSP için ≤0,3nm veya SSP için 1,0±0,2um | ||||||||||||||||||||||
Wafer kenarı | R tipi | ||||||||||||||||||||||
Toplam kalınlık değişimi, TTV | ≤ 10μm ((LTV≤5μm,5*5) | ||||||||||||||||||||||
Warp. | ≤ 10μm | ||||||||||||||||||||||
Yere kapanın. | -8 μm ≤ BOW ≤ 0 | ||||||||||||||||||||||
Lazer işareti | N/A |
Safir vafeleri Uygulamalar
Tek kristal alüminyum oksitten (Al2O3) üretilen safir levhaları, olağanüstü özellikleri nedeniyle çeşitli yüksek performanslı uygulamaların ayrılmaz bir parçasıdır.Eşsiz özellikleri arasında dikkate değer sertlik de vardır., geniş bir spektrumdaki optik şeffaflık (ultraviyoleten kızılötesiye), yüksek ısı iletkenliği ve mükemmel elektrik yalıtımı.
Safir waferlerin başlıca uygulamaları:
Silikon-safir (SOS) Teknolojisi:Safir levhalar, silikon-safir entegre devreler için substrat olarak hizmet eder ve yüksek sıcaklıkta istikrar ve radyasyona direnç gibi avantajlar sunar.
Galiyum Nitrür (GaN) cihazı imalatı:Mavi ve ultraviyole LED'ler de dahil olmak üzere GaN tabanlı cihazlar için bir temel sağlarlar ve safirin yalıtım özelliklerini ve ısı iletkenliğini kullanırlar.
Pencereler ve lensler:Saphirin optik berraklığı ve dayanıklılığı, yüksek basınçlı odalar ve kızılötesi optik sistemler gibi zorlu ortamlarda pencereler ve lensler için idealdir.
Lazer bileşenleri:Bazı lazer sistemlerinde kullanılan safirin özellikleri verimli lazer ve ışın kalitesine katkıda bulunur.
Yapısal bileşenler:Safir levhaların mekanik dayanıklılığı, hızlandırıcılar ve jiroskoplar da dahil olmak üzere MEMS cihazlarını destekler ve performanslarını ve güvenilirliklerini artırır.
Fotonik Platformları:Safir substratları, düşük optik kaybından ve çeşitli lazer kazanç ortamlarıyla uyumluluktan yararlanan fotonik cihazlarda kullanılır.
Koruyucu Pencereler:Sertlikleri ve optik özellikleri nedeniyle safir, optik berraklığı korurken koruma sağlayarak şeffaf zırh uygulamalarında kullanılır.
Bu uygulamalarda safir levhaların çok yönlülüğü, dayanıklılık, şeffaflık ve yüksek performans gerektiren teknolojiyi ilerletmede önemlerini vurguluyor.

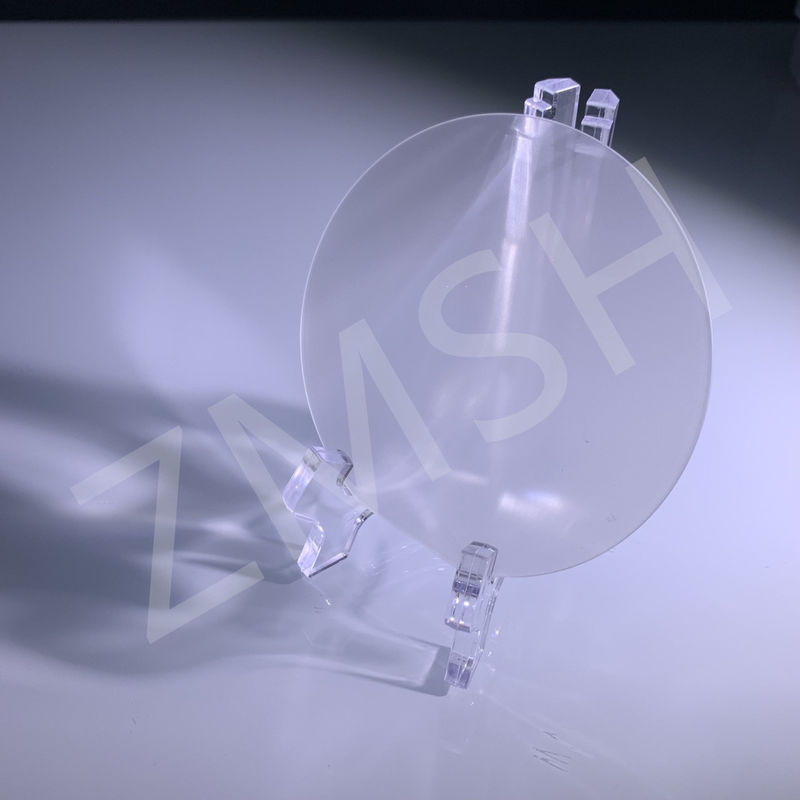

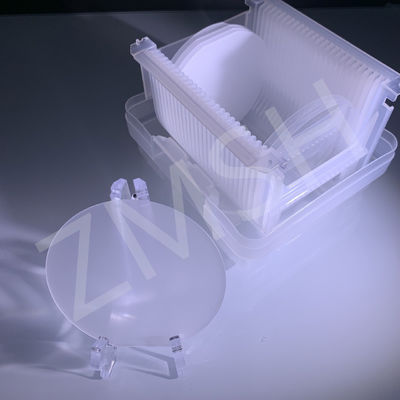

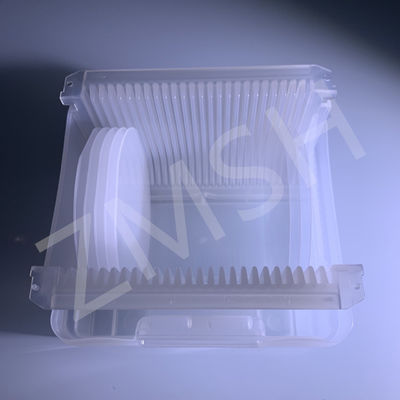

Ürün Görüntüsü - ZMSH
- 2 inçlik çift taraflı safir wafer.
- 4 inçlik tekYan cila sApphire wafer
S:Saphir wafer nasıl yapılır?
A:Safira wafers, yüksek safira kristal küplerini ince disklere keserek üretilir.
S: Bir safir wafer nasıl kesilir?
A: Safir waferlerini kesmek, safirin sertliği ve kırılganlığı nedeniyle özel teknikler gerektirir.
S: Safir plakaların boyutu nedir?
A: Sapphire wafers, genellikle 2 inç (50,8 mm) ile 12 inç (300 mm) arasında değişen çeşitli çaplarda mevcuttur.Daha büyük çaplar, 8 inç ve 12 inç waferler gibi, üretkenliği artırmak ve yarı iletken üretiminde maliyetleri azaltmak için giderek daha fazla kullanılıyor.
