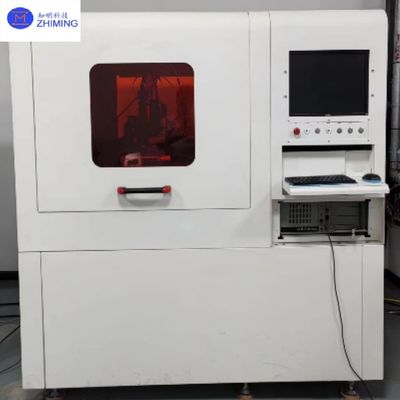

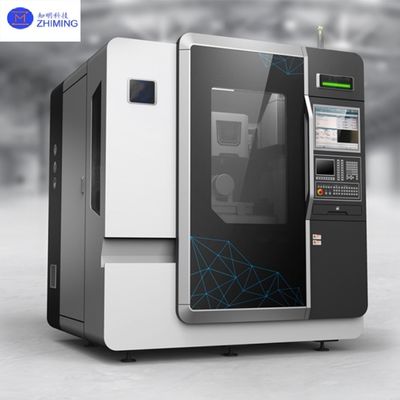

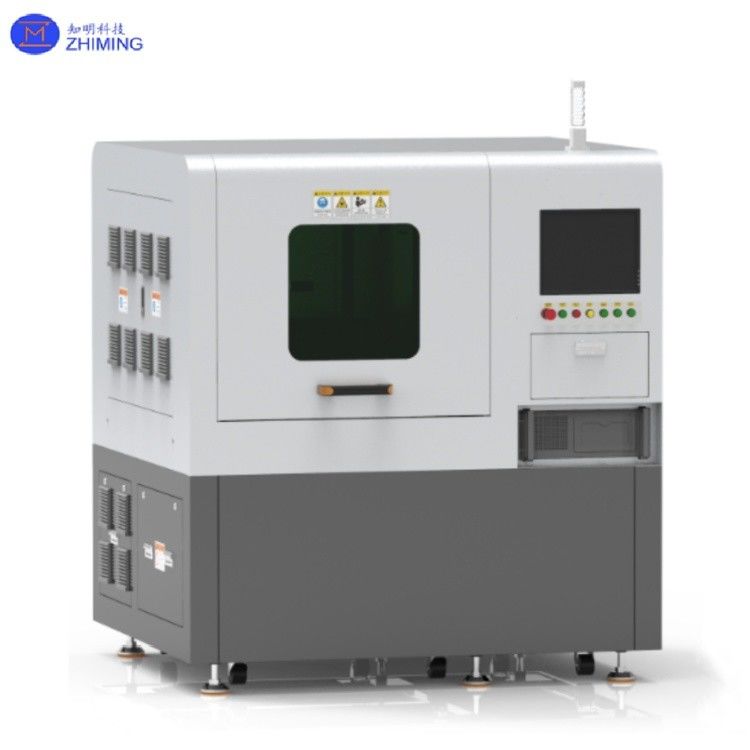

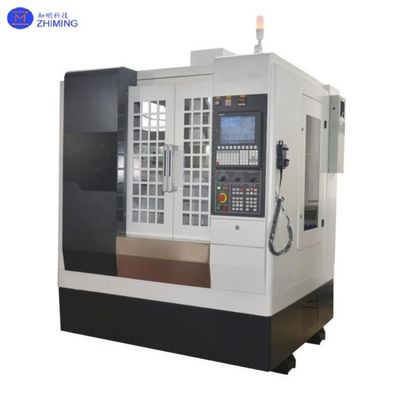

Cermet Silikon Karbidinin sert ve kırılgan malzemelerini işlemek için kullanılan Mikrofluidik Lazer Ekipmanı Teknolojisi
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | ZMSH |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 2 |
|---|---|
| Ödeme koşulları: | T/T |
|
Detay Bilgi |
|||
| Tezgah hacmi:: | 300*300*150 | Konumlandırma Doğruluğu μm:: | +/- 5 |
|---|---|---|---|
| Tekrarlanan konumlandırma doğruluğu μm:: | +/-2 | Sayısal Kontrol Türü:: | DPSS ND: YAG |
| Vurgulamak: | Hırçın Mikrofluidik Lazer Ekipmanı,Sert Mikrofluidik Lazer Ekipmanı,Cermet Silikon Karbid Mikrofluidik Lazer Ekipmanı |
||
Ürün Açıklaması
Ürün Tanıtımı
Mikrojet lazer cihazı, termal hasar olmadan,Yüksek enerjili lazer ışınlarını mikron ölçekli sıvı jetlere bağlayarak yüksek hassasiyetli malzeme işlemeBu teknoloji, özellikle yarı iletken üretimi için uygundur ve SiC/GaN levha kesimi, TSV sondajı ve mikro-düşük doğrulukla gelişmiş ambalajlama gibi kritik süreçleri mümkün kılar.5-5μm), geleneksel işleme neden olan kenar ve ısı etkilenen bölgeleri (HAZ<1μm) ortadan kaldırırken.Eşsiz sıvı kılavuzlama mekanizması sadece işleme temizliğini sağlamakla kalmaz (sınıf 100 standartlarına uygun), aynı zamanda verimliliği% 15'ten fazla arttırır ve artık üçüncü nesil yarı iletken ve 3 boyutlu çip üretimi için temel ekipmandır.
Özellikleri ve avantajları
· Yüksek hassasiyet ve verimlilik: Mikrojet lazer teknolojisi, lazer ışınını odaklandıktan sonra yüksek hızlı bir su jeti ile birleştirerek hassas kesim ve işleme ulaşır.Geleneksel lazer işleminde termal hasar ve malzeme deformasyon problemlerinin önlenmesiYüksek hassasiyet ve yüzey finişini sağlamak için işleme alanının soğutulmasını sürdürürken.
· Malzeme hasarı ve ısıdan etkilenen bölgeleri yok: Bu teknoloji, su jeti soğutma yeteneklerini kullanarak neredeyse ısıdan etkilenen bölgeleri veya mikrostruktur değişikliklerini yaratmaz.Ablatif atıkları çıkarırken ve yüzeyleri temiz tutarken.
· Çeşitli malzemeler için uygundur: metal, seramik, kompozit malzemeler, elmas, silikon karbid ve diğer sert ve kırılgan malzemeler,Özellikle milimetreye kadar kesim kalınlığında mükemmel performans.
Esneklik ve güvenlik:Makine birden fazla çalışma modunu (örneğin 3 eksenli veya 5 eksenli) destekler ve işleme verimliliğini ve güvenliğini artırmak için görsel tanıma sistemi ve otomatik odaklama fonksiyonu ile donatılmıştır.
·Çevre koruması ve enerji tasarrufu: Geleneksel lazer işleme yöntemleriyle karşılaştırıldığında, mikrojet lazer teknolojisi malzeme kaybını ve enerji tüketimini azaltır.Yeşil üretim kavramına uygun olarak.
Özellikler
| Masaüstü hacmi | 300*300*150 | 400*400*200 |
| XY doğrusal eksen | Doğrusal motor. | Doğrusal motor. |
| Doğrusal eksen Z | 150 | 200 |
| Konumlama doğruluğu μm | +/-5 | +/-5 |
| Tekrarlanan konumlandırma doğruluğu μm | +/-2 | +/-2 |
| Hızlandırma G | 1 | 0.29 |
| Sayısal kontrol | 3 eksen /3+1 eksen /3+2 eksen | 3 eksen /3+1 eksen /3+2 eksen |
| Sayısal denetim tipi | DPSS Nd:YAG | DPSS Nd:YAG |
| Dalga boyu nm | 532/1064 | 532/1064 |
| İsimlendirilmiş güç W | 50/100/200 | 50/100/200 |
| Su jeti | 40-100 | 40-100 |
| Fırın basınç çubuğu | 50-100 | 50-600 |
| Boyutlar (makine aleti) (genişlik * uzunluk * yükseklik) mm | 1445*1944*2260 | 1700*1500*2120 |
| Boyut (kontrol dolabı) (W * L * H) | 700*2500*1600 | 700*2500*1600 |
| Ağırlık (alet) T | 2.5 | 3 |
| Ağırlık (kontrol dolabı) KG | 800 | 800 |
| İşleme kapasitesi |
Yüzey kabalığı Ra≤1.6um Açma hızı ≥1.25mm/s Çember kesimi ≥6mm/s Doğrusal kesim hızı ≥50mm/s |
Yüzey kabalığı Ra≤1.2um Açma hızı ≥1.25mm/s Çember kesimi ≥6mm/s Doğrusal kesim hızı ≥50mm/s |
|
Galiyum nitrit kristali için, ultra geniş bant boşluk yarı iletken malzemeleri (elmas/galiyum oksit), havacılık özel malzemeleri, LTCC karbon seramik substratı, fotovoltaik,Scintillator kristalı ve diğer malzemelerin işlenmesi. Not: İşleme kapasitesi malzeme özelliklerine bağlı olarak değişir. |
||
Çalışma prensibi
Başvurular
1Havacılık ve yarı iletkenler: Silikon karbid ingot kesimi, galiyum nitrit tek kristal kesimi vb., havacılık özel malzemelerinin işleme sorunlarını çözmek için kullanılır.
2. Tıbbi cihazlar: Yüksek kaliteli tıbbi cihaz parçalarının, örneğin implantların, kateterlerin, skalpellerin vb. yüksek biyolojik uyumluluğu ve düşük işleme sonrası gereksinimleri olan hassas işleme için kullanılır.
3Tüketici elektronikleri ve AR ekipmanları: AR lens işleminde yüksek hassasiyetli kesim ve incelik elde etmek ve silikon karbid lensleri gibi yeni malzemelerin büyük ölçekli uygulanmasını teşvik etmek.
4Endüstriyel imalat: metal, seramik, kompozit malzemeler, saat parçaları, elektronik bileşenler vb. gibi karmaşık parçaların işlenmesinde yaygın olarak kullanılır.
S&A
1S: Mikrojet lazer teknolojisi nedir?
A: Mikrojet lazer teknolojisi, ultra temiz, yüksek hassasiyetli malzeme işleme imkanı sağlamak için lazer hassasiyetini sıvı soğutma ile birleştirir.
2S: Mikrojet lazerin yarı iletken üretiminde faydaları nelerdir?
A: SiC ve GaN levhaları gibi kırılgan malzemeleri keserken / delerken termal hasarı ve kırılmayı ortadan kaldırır.
