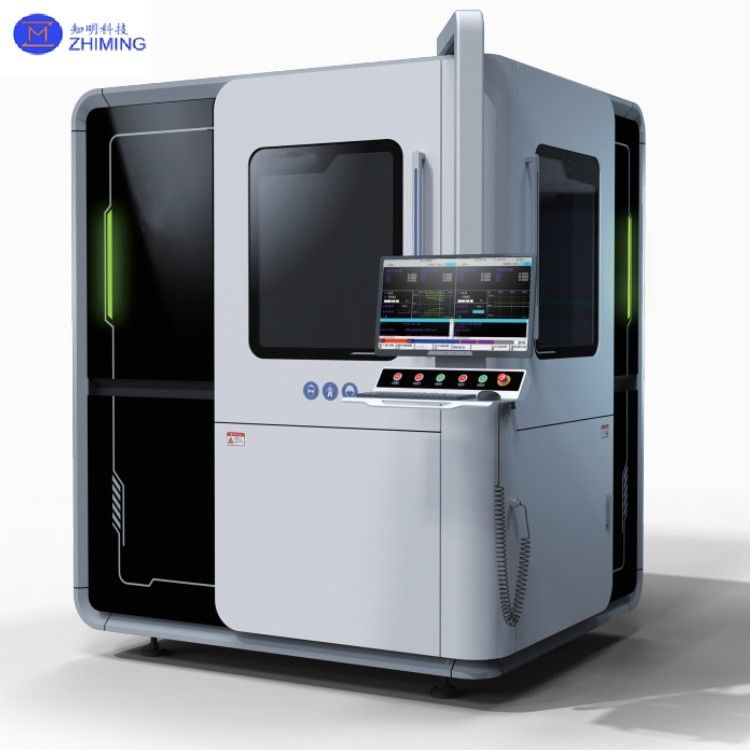

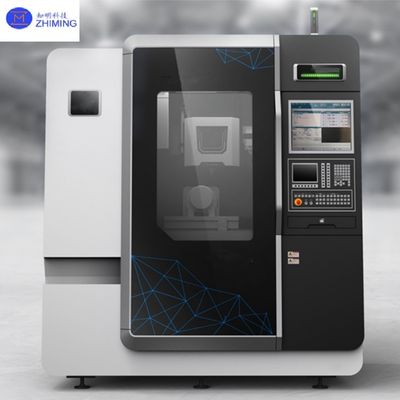

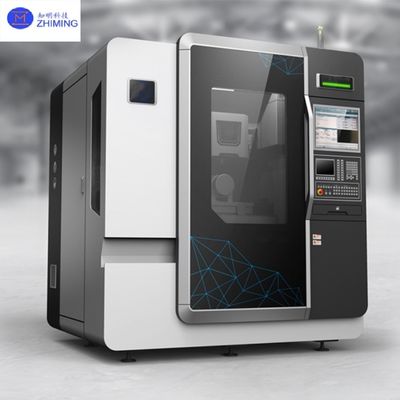

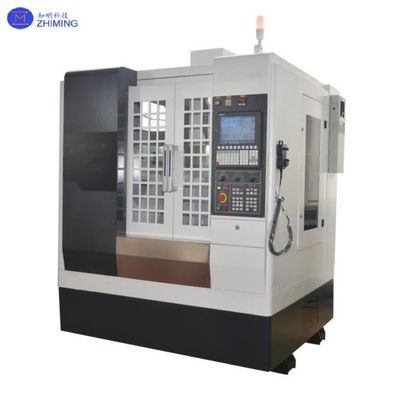

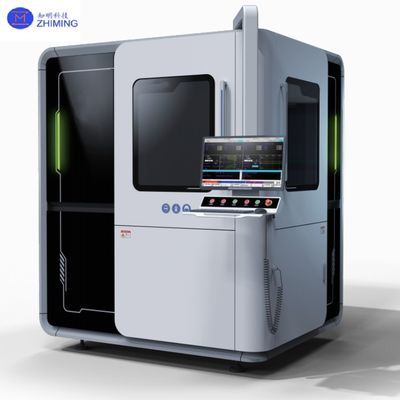

Mikrojet lazer ekipmanları Yüksek enerji lazer ve mikron sıvı jet teknolojisi
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | ZMSH |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 2 |
|---|---|
| Ödeme koşulları: | T/T |
|
Detay Bilgi |
|||
| Tezgah hacmi:: | 300*300*150 | Konumlandırma Doğruluğu μm:: | +/- 5 |
|---|---|---|---|
| Tekrarlanan konumlandırma doğruluğu μm:: | +/-2 | Sayısal Kontrol Türü:: | DPSS ND: YAG |
| Vurgulamak: | Mikrojet lazer ekipmanları,Mikron sıvı jet Microjet lazer ekipmanları,Yüksek enerjili Microjet lazer ekipmanları |
||
Ürün Açıklaması
Ürün Tanıtımı
Microjet lazer ekipmanları yenilikçi yüksek hassasiyetli işleme sistemidir.Lazer teknolojisini sıvı jeti ile ustaca birleştirerek lazer ışınını sıvı ortamdan yönlendirerek hassas işleme ulaşır.Bu benzersiz tasarım, işleme sırasında ısıyı etkili bir şekilde kontrol etmesini ve malzeme hasarını önlemesini sağlarken, son derece yüksek işleme doğruluğunu korur.Gelişmiş çok eksenli hareket platformu ve gerçek zamanlı izleme fonksiyonu, sistem, yarı iletkenlerden süper sert malzemelere kadar çeşitli işleme ihtiyaçlarına uyarlanabilir.aynı zamanda otomatik olarak işleme alanını temizler., özellikle sıkı temizlik gereksinimleri olan üretim ortamları için uygundur.Tüm sistem modern hassas üretim teknik yüksekliğini yansıtır ve zorlu endüstriyel işleme için yeni bir çözüm sağlar.
Mikrojet lazer işleme
Özellikler
| Masaüstü hacmi | 300*300*150 | 400*400*200 |
| XY doğrusal eksen | Doğrusal motor. | Doğrusal motor. |
| Doğrusal eksen Z | 150 | 200 |
| Konumlama doğruluğu μm | +/-5 | +/-5 |
| Tekrarlanan konumlandırma doğruluğu μm | +/-2 | +/-2 |
| Hızlandırma G | 1 | 0.29 |
| Sayısal kontrol | 3 eksen /3+1 eksen /3+2 eksen | 3 eksen /3+1 eksen /3+2 eksen |
| Sayısal denetim tipi | DPSS Nd:YAG | DPSS Nd:YAG |
| Dalga boyu nm | 532/1064 | 532/1064 |
| İsimlendirilmiş güç W | 50/100/200 | 50/100/200 |
| Su jeti | 40-100 | 40-100 |
| Fırın basınç çubuğu | 50-100 | 50-600 |
| Boyutlar (makine aleti) (genişlik * uzunluk * yükseklik) mm | 1445*1944*2260 | 1700*1500*2120 |
| Boyut (kontrol dolabı) (W * L * H) | 700*2500*1600 | 700*2500*1600 |
| Ağırlık (alet) T | 2.5 | 3 |
| Ağırlık (kontrol dolabı) KG | 800 | 800 |
| İşleme kapasitesi |
Yüzey kabalığı Ra≤1.6um Açma hızı ≥1.25mm/s Çember kesimi ≥6mm/s Doğrusal kesim hızı ≥50mm/s |
Yüzey kabalığı Ra≤1.2um Açma hızı ≥1.25mm/s Çember kesimi ≥6mm/s Doğrusal kesim hızı ≥50mm/s |
|
Galiyum nitrit kristali için, ultra geniş bant boşluk yarı iletken malzemeleri (elmas/galiyum oksit), havacılık özel malzemeleri, LTCC karbon seramik substratı, fotovoltaik,Scintillator kristalı ve diğer malzemelerin işlenmesi. Not: İşleme kapasitesi malzeme özelliklerine bağlı olarak değişir. |
||
Mikrojet lazerli silikon karbür yuvarlak kesilmiş
Başvurular
Yarım iletken üretiminde,Mikrojet lazer ekipmanları, benzersiz soğuk işleme özellikleri sayesinde çeşitli yarı iletken malzemelerin hassas işleme için kilit bir ekipman haline geldiTeknoloji, üçüncü nesil yarı iletken malzemelerinin işlenmesinde, silikon karbid (SiC) ve galyum nitrit (GaN) levhalarının kesilmesi ve dilimlenmesi de dahil olmak üzere yaygın olarak kullanılmaktadır.Çip olmadan görünmez kesimi sağlayabilir, ve özellikle ultra ince levhaların hassas işlenmesi için uygundur.Ekipman, 3D IC içi silikon deliklerin (TSV) yüksek hassasiyetle delinmesi için kullanılır., ayrıca mikron işleme doğruluğunu sağlayan katmanları yeniden kablolamak için pencere açma süreçleri (RDL).Microjet lazer teknolojisi de mükemmel dilimleme ve dilimleme yeteneklerini göstermektedirEk olarak, seramik substrat, alüminyum nitrit (AlN) ve diğer elektronik ambalaj malzemelerinde mikro delik işleme,Ayrıca silikon karbid lif ile güçlendirilmiş kompozit malzemeler ve diğer özel malzemelerin kalıplama işleme, teknoloji yüksek kaliteli yıkıcı olmayan işleme etkisini elde edebilir, yarı iletken cihazın minyatürleşmesi ve yüksek performans güvenilir bir üretim çözümü sağlamak için.
İşlem vakası
ZMSH hizmeti
· Özel çözüm tasarımı: Müşterinin gereksinimlerine göre özel ekipman konfigürasyonu (SiC/GaN levha işleme gibi).seramik, kompozitler vb.).
· Süreç geliştirme desteği: Kesme, sondaj, kazma ve diğer süreç parametreleri paketi sağlamak. Ga2O3 gibi yeni malzemelerin süreç testinde ve optimizasyonunda yardımcı olmak.
· Ekipman montajı ve eğitimi: profesyonel mühendisler tarafından yeryüzünde devreye alınması ve kalibrasyonu.
Operatör teknik eğitimi (temiz oda özellikleri dahil).
· Satış sonrası bakım ve yükseltme: önemli yedek parça stoklarının güvence altına alınması (lazer, nozel vb.). Düzenli yazılım/madde yükseltmeleri (örneğin femtosaniyeli lazer modülünün genişletilmesi).
