Wafer Bonder Ekipman Oda Sıcağı Bağlantı Hidrofilik Bağlantı 4 6 8 12 inç SiC-Si SiC-SiC

Wafer bağlayıcı ekipmanı Oda sıcaklığı bağlama, 4 6 8 12 inç SiC-Si SiC-SiC için hidrofilik bağlama

Wafer bağlayıcı ekipmanları özet

Bu levha bağlayıcı, hem silikon karbid (SiC) levhalarının yüksek hassasiyetli yapıştırılması için tasarlanmıştır.Oda sıcaklığında yapıştırmavehidrofilik bağlamaTeknolojiler.4 inç, 6 inç, 8 inç ve 12 inçGelişmiş hizalama sistemleri ve hassas sıcaklık ve basınç kontrolü ile,Bu ekipman, güç yarı iletkenleri üretim ve araştırma uygulamaları için yüksek verimlilik ve mükemmel tekillik sağlar..

Wafer bağlayıcı ekipmanın mülkiyeti

• Bağlama Türleri: Oda sıcaklığı bağlama, hidrofilik bağlama

• Wafer Boyutları Desteklenir4", 6", 8", 12"

• Bağlama Malzemeleri: SiC-Si, SiC-SiC

• Düzleştirme Doğruluğu: ≤ ± 1 μm

• Bağlama Basıncı: 0 ̊5 MPa ayarlanabilir

• Sıcaklık aralığı: Oda sıcaklığı 400°C'ye kadar (gerekirse ön/sonrası işlem için)

• Vakum odası: Parçacıksız bağlanma için yüksek vakum ortamı

• Kullanıcı Arayüzü: Programlanabilir tariflerle dokunmatik ekran arayüzü

• Otomasyon: Otomatik plaka yükleme / boşaltma seçeneği

• Güvenlik Özellikleri: Kapalı oda, aşırı ısınma koruması, acil durma

Wafer bağlayıcı ekipman, gelişmiş yarı iletken malzemeler için, özellikle SiC-SiC ve SiC-Si bağlama için yüksek hassasiyetli bağlama işlemlerini desteklemek için tasarlanmıştır.12 inç boyutlarına kadar wafer boyutlarına yer verir.Sistem oda sıcaklığını ve hidrofilik bağlamayı destekler, bu da termik olarak hassas uygulamalar için idealdir.Sub-mikron hassasiyetine sahip yüksek hassasiyetli optik hizalama sistemiBu cihaz, kullanıcıların yapıştırma basıncını, sürelerini, ve diğer özelliklerini ayarlamalarını sağlayan programlanabilir bir kontrol arayüzü içerir.ve isteğe bağlı ısıtıcı profillerYüksek vakumlu bir oda tasarımı, parçacık kirliliğini en aza indirir ve yapışma kalitesini arttırırken, aşırı sıcaklık koruması, kilitler,ve acil kapatma istikrarlı ve güvenli operasyon sağlamakModüler tasarımı, yüksek verimli üretim ortamları için otomatik vafer işleme sistemleri ile entegrasyonu da mümkün kılar.

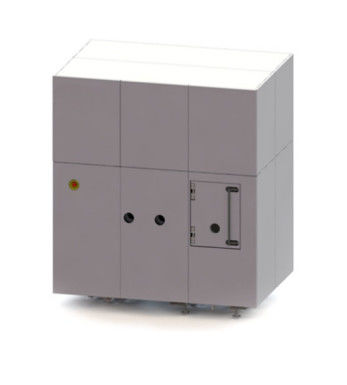

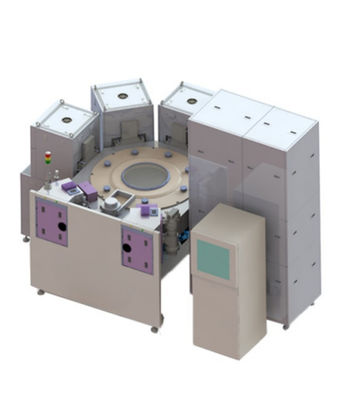

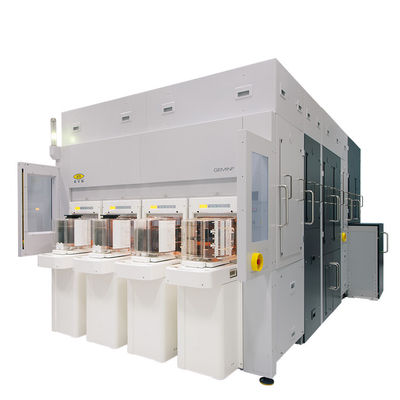

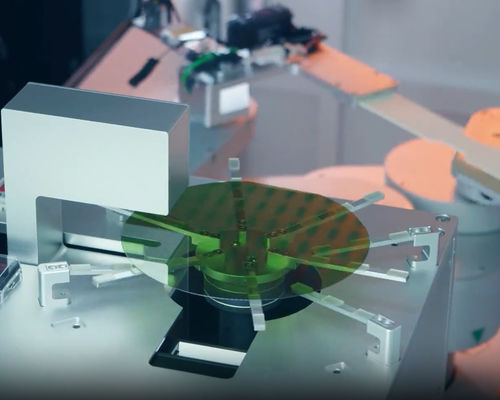

Fotoğraf

Uyumlu Malzemeler

Gerçek CASE -- 6 inç SiC-SiC

(6 inçlik SiC-SiC Wafer Bağlama Üretimi için Ana İşlem Adımları)

(SiC MOSFET Kanal Bölgesi'nin Epitaxial Katmanlı 6 Inçlik Mühendislik Altyapısı Üzerinde Yapılmış Çapraz Kesit Yüksek Çözünürlüklü İletişim Elektron Mikroskopisi (HRTEM)

(IGSS 6 inçlik bir wafer üzerinde üretilen cihazların dağıtım haritaları (Yeşil geçerli gösterir; verimlik % 90'tır Şekil a ve % 70'tir Şekil b)

Uygulama

• SiC güç cihazının ambalajı

• Geniş bant aralığı yarı iletkenlerin araştırılması ve geliştirilmesi

• Yüksek sıcaklıklı, yüksek frekanslı elektronik modül montajı

• MEMS ve sensör wafer düzeyinde ambalajlama

• Si, safir veya elmas substratları içeren hibrit wafer entegrasyonu

S&A

S1: Oda sıcaklığında SiC'yi bağlamanın ana avantajı nedir?
A:SiC gibi kırılgan veya uyumsuz termal genişleme substratları için çok önemli olan termal stres ve malzeme deformasyonundan kaçınır.

S2: Bu ekipman geçici yapıştırma için kullanılabilir mi?
A:Bu birim kalıcı yapıştırma konusunda uzmanlaşırken, geçici yapıştırma işlevselliği olan bir varyant talep üzerine mevcuttur.

S3: Yüksek hassasiyetli levhalar için hizalanmayı nasıl sağlarsınız?
A:Sistem, mikron alt çözünürlüğü ve otomatik düzeltme algoritmaları ile optik hizalama kullanıyor.
