Özet:Wafer Bonder- Hayır.

Wafer Bonder, ileri yarı iletken imalatı için çok yönlü bir çözümdür ve güvenilir doğrudan bağlama, anodik bağlama ve termokompresyon işlemleri sunar.Yüksek verimlilik ve tekrarlanabilirlik için tasarlanmıştır, kalınlık esnekliği ile 6 ila 12 inç waferleri destekler, 3 boyutlu IC ambalajı, MEMS cihazları ve güç elektroniği gibi çeşitli uygulamalar için kesin hizalama ve süreç istikrarını sağlar.

Otomatik işleme ve akıllı izleme ile donatılmış olan sistem, malzeme israfını en aza indirir ve çalışma süresini en üst düzeye çıkarır.operasyonel karmaşıklığı azaltmakKüresel endüstri standartlarına uygun olan bağlayıcı, izlenebilirliği ve verimliliği artırarak mevcut üretim hatları ve MES sistemleriyle sorunsuz bir şekilde entegre olur.

ISO sertifikalı kalite ve duyarlı küresel hizmetle desteklenen bu platform, yüksek hacimli üretim için sahip olma maliyetini optimize ederken uzun vadeli performans sağlar.

Wafer Bağlama Teknikleri

- Hayır.

1Oda sıcaklığı bağlama.- Hayır.

- Hayır.İlke.- Evet.

• Yüzey aktivasyonu (plazma/UV tedavisi) yoluyla ortam sıcaklıklarında (örneğin, Si, cam, polimer) substratlar arasında atom seviyesinde bağ elde eder.
• Van der Waals kuvvetlerine veya hidrojen bağlarına dayanır, ultra pürüzsüz yüzeyler gerektirir (Ra < 0,5 nm).

- Hayır.Başvurular - Evet.

• Esnek elektronikler (OLED'ler, katlanabilir ekranlar).
• Düşük sıcaklıklı MEMS (mikro ölçekli sensörler, biyoçipler).
• Heterogen entegrasyon (Si üzerindeki III-V bileşikleri).

- Hayır.Avantajları - Evet.

• Termal stres ya da çarpım yok.
• Sıcaklığa duyarlı malzemelerle uyumludur.

- Hayır.Sınırlamalar.- Evet.

• Daha düşük başlangıç bağ kuvveti (sıvma sonrası gerekebilir).
• Yüzey kirliliğine karşı yüksek hassasiyet.

2Hidrofilik Bağlantı.- Hayır.

- Hayır.İlke.- Evet.

• Yüzeyler hidroksil (-OH) grupları üretmek için oksijen veya azot plazma ile tedavi edilir.
• Bağlar, vakum/kontrol edilmiş atmosferde (150~300°C) Si-O-Si kovalent bağlar yoluyla oluşur.

- Hayır.Başvurular - Evet.

• Si cam yapıştırma (MEMS basınç sensörleri, optik ambalaj).
• Silikon ölçeklerinin 3 boyutlu yığılması (hatanın yığılması).
• Biyolojik uyumlu cihaz üretimi (lab-on-a-chip).

- Hayır.Avantajları - Evet.

• Düşük termal bütçe (üzelge kusurlarını en aza indirir).
• Büyük alanlı levhalar için mükemmel düzlük.

- Hayır.Sınırlamalar.- Evet.

• Nem duyarlı (uzun vadeli istikrar riskleri).
• Plasma maruziyetini kontrol etmesi gerekiyor.

3- Geçici Bağlantı.- Hayır.

- Hayır.İlke.- Evet.

• Waferleri taşıyıcılara bağlamak için geri dönüşümlü yapışkan katmanlar (BCB, UV-kurulabilir reçineler) kullanır.
• Lazer kaldırma, termal kaydırma veya kimyasal çözünme yoluyla ayrılma.

- Hayır.Başvurular - Evet.

• 3 boyutlu ambalajlama (ince wafer işleme, fan-out WLP).
• Geri işleme (TSV doldurma, pasifleştirme).
• MEMS serbest bırakılması (kurban katmanı kazımı).

- Hayır.Avantajları - Evet.

• Akıntı aşağıdaki basamaklar için wafer düzlüğünü korur.
• Yüksek sıcaklıklı post-binding işlemleri (> 300°C) ile uyumludur.

- Hayır.Sınırlamalar.- Evet.

• Yapıştırıcı kalıntıları ile kirlenme riski.
• Ayrılma mikro çatlaklara neden olabilir.

Başvurular

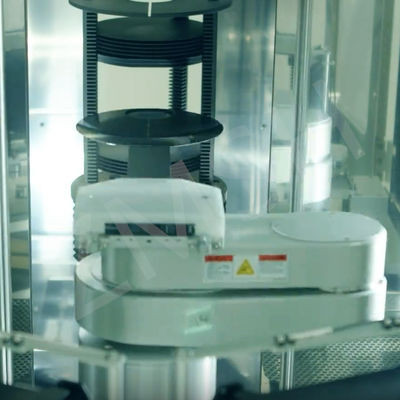

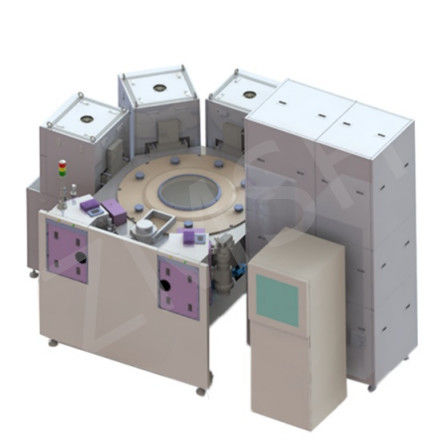

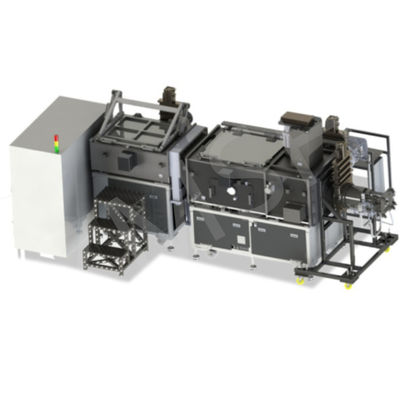

ZMSH Wafer Bonder

Sıkça Sorulan Sorular (FAQ)

- Hayır.S:Sıcaklığa duyarlı malzemeler için hangi yapıştırma yöntemi en iyisidir?
A: Oda sıcaklığında yapıştırma veya geçici yapıştırma, polimer veya organik elektronik gibi malzemeler için idealdir, çünkü termal stresden kaçınırlar.

S:Geçici bağlar nasıl çalışır?
A:Dönüştürülebilir bir yapıştırıcı katman (örneğin, BCB veya UV reçine) wafer'i bir taşıyıcıya bağlar. İşlemden sonra, ayrım lazer kaldırma veya termal kaydırma yoluyla yapılır.

S:Bağlamayı mevcut litografi araçlarıyla birleştirebilir miyim?
A: Evet, modüler bağlayıcılar MES uyumlu kontrollerle fabrikalara entegre edilebilir.
