Tamamen Otomatik Wafer Soğutma Makinesi Si SiC GaN ultra ince wafer öğütme
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | ZMSH |
|
Detay Bilgi |
|||
| Wafer Size: | 2" 4" 6" 8"12" | Thinning Range: | 20μm - 800μm |
|---|---|---|---|
| Spindle Speed: | 500 - 6000 rpm | Cooling System: | Water + Air Cooling |
| Power Supply: | AC 380V ±10%, 50/60Hz, 3-phase | Ağırlık: | Yaklaşık. 1500 kg |
| Vurgulamak: | Tamamen Otomatik Wafer İnceleme Makinesi,SiC wafer inceltme makinesi,GaN wafer inceltme makinesi |
||
Ürün Açıklaması
Ürün Tanıtımı

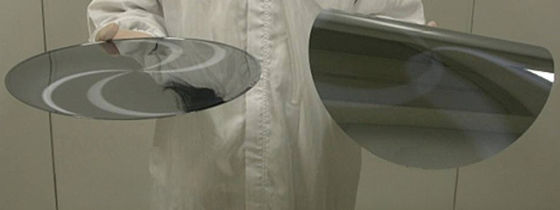

Wafer inceltme makinesi, yarım iletken imalatında kritik bir araçtır ve hassas geri öğütme ve cilalama yoluyla wafer kalınlığını azaltmak için tasarlanmıştır.Bu wafer inceltme makinesi yüksek tekdüzelik ve yüzey kalitesini sağlar, silikon, GaAs, GaN ve SiC gibi malzemeler için uygundur. Güç cihazları, MEMS ve CMOS görüntü sensörleri gibi uygulamalarda önemli bir rol oynar.
Çalışma prensibi

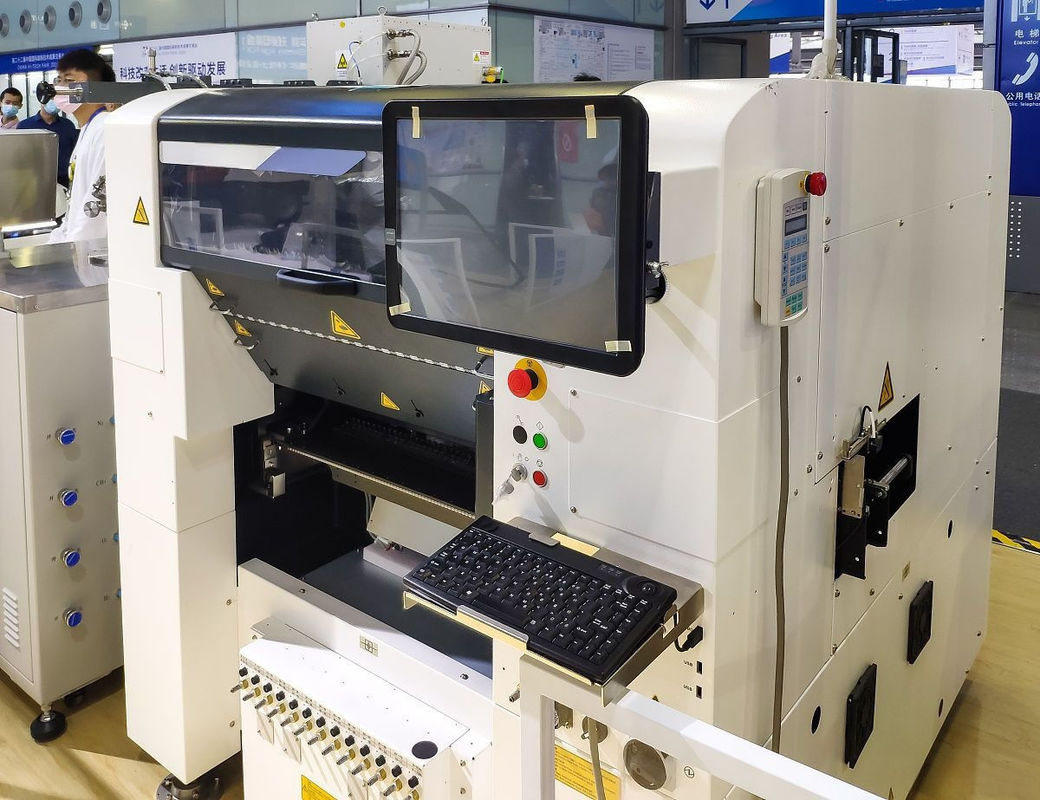

Wafer inceltme makinesi, wafer'i sabitleyerek ve yüksek hızlı dönen bir öğütme tekerleği ile bağlayarak çalışır.Bu wafer inceltme makinesinde, öğütme basıncını ve kalınlığını gerçek zamanlı olarak izlemek için gelişmiş kontrol sistemleri yer almaktadırEntegre soğutma ve temizleme mekanizmaları işleme verimini arttırır ve hasarı en aza indirir.
Wafer inceltme makinesinin özellikleri
| Parametreler | Özellikleri | Yorumlar |
| Wafer Boyutu | Ø2'den 12'ye kadar (Farklı: Ø8'den yukarı) | 300 mm'ye kadar destekler |
| Süzme Aralığı | 50μm - 800μm | En az olası kalınlık: 20μm (materyaline bağlı) |
| Kalınlık Doğruluğu | ±1μm | İsteğe bağlı olarak çizgi kalınlığı ölçümü ile |
| Yüzey Kabalığı | <5nm Ra (cikmeçimden sonra) | Malzeme ve tekerlek türüne bağlı |
| Grinding Wheel Tipleri | Elmas bardak tekerleği | Değiştirilebilir |
| Döner hızı | 500 - 6000 rpm | Adımsız hız kontrolü |
| Süpürge Çak | Desteklenen | Gözenekli seramik vakum çubuğu |
| Soğutma Sistemi | Su + Hava Soğutma | Isı hasarını önler |
| Çalışma Modu | PLC Kontrolü ile dokunmatik ekran | Ayarlanabilir ve programlanabilir parametreler |
| İsteğe bağlı özellikler | Otomatik yükleme / boşaltma, kalınlık monitörü, CCD hizalanması | Özelleştirilebilir |
| Güç kaynağı | AC 380V ±10%, 50/60Hz, 3 fazlı | Özel voltaj seçenekleri mevcut |
| Makine Boyutları | Yaklaşık 1800 mm × 1500 mm × 1800 mm | Modele göre biraz değişebilir. |
| Ağırlık | Yaklaşık 1500 kg. | Otomatik işleme sistemi olmadan |
Başvurular

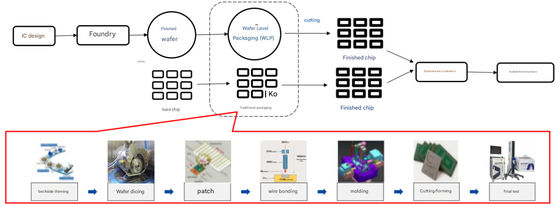

Wafer inceltme makinesi, 3 boyutlu IC ambalajı, güç cihazı imalatı, görüntü sensörleri,ve RF çipleriWafer inceltme makinesi, genellikle tam bir inceltme çözümü sağlamak için arka metalleşme gibi inceltme sonrası işlemlerle eşleştirilmektedir.
Ek olarak, wafer inceltme makinesinin aşağıdaki senaryolarda uygulanabilir olması:
-
Gelişmiş Paketleme:FO-WLP, 2.5D ve 3D ambalajları da dahil olmak üzere, daha ince vafelerin daha yüksek entegrasyonu ve daha kısa bağlantıları sağladığı yerler.
-
MEMS cihazı imalatı:Wafer inceltmesi, yapı katmanını serbest bırakarak sensör hassasiyetini artırır.
-
Güç Yarım iletken cihazları:SiC ve GaN gibi malzemeler, iletkenlik kaybını azaltmak ve ısı dağılımını iyileştirmek için wafer incelemesini gerektirir.
-
LiDAR çipleri:Wafer inceltmesi daha iyi optik hizalama ve elektrik performansını destekler.
-
Ar-Ge ve Akademik:Üniversiteler ve araştırma kurumları, wafer inceltme makinesini yarı iletken yapılarını keşfetmek ve yeni malzemeleri doğrulamak için kullanır.
S&A
S1:Bu wafer inceltme makinesi hangi malzemeleri işleyebilir?
A1:Wafer inceltme makinemiz, silikon (Si), silikon karbür (SiC), galiyum nitrit (GaN), safir, galiyum arsenür (GaAs) ve daha fazlası da dahil olmak üzere çok çeşitli malzemelerle uyumludur.
S2: Bu wafer inceltme makinesinin tekdüze kalınlığı nasıl sağlanır?
A2: Sürekli inceltme sonuçlarını korumak için gerçek zamanlı kalınlık izleme ve uyarlanabilir kontrol sistemleri ile hassas bir öğütme kafası kullanır.
S3: Bu wafer inceltme makinesinin kalınlık aralığı nedir?
A3: Waferler malzeme ve uygulama gereksinimlerine bağlı olarak 50μm'ye veya daha inceye kadar incelenebilir.
