Polykristalin SIC kompozite substratında 6 inçlik iletken tek kristal SIC
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | ZMSH |
Ödeme & teslimat koşulları:
| Minimum Order Quantity: | 1 |
|---|---|
| Fiyat: | undetermined |
| Packaging Details: | foamed plastic＋carton |
| Delivery Time: | 4weeks |
| Payment Terms: | T/T |
| Yetenek temini: | 1 adet/ay |
|
Detay Bilgi |
|||
| Ürün Türü: | Tek kristal SiC Epitaxial Wafer (kompozit substrat) | Wafer Size: | 6 inches (150 mm) |
|---|---|---|---|
| Yüzey Tipi: | Polikristalin SiC Kompozit | Crystal Structure: | 4H-SiC or 6H-SiC Single Crystal |
| Vurgulamak: | 6 inçlik Silikon Karbür Wafer,Tek Kristal Silikon Karbid Wafer |
||
Ürün Açıklaması
Polykristalin SiC kompozit substratındaki 6 inçlik İletici Tek Kristal SiC
Polykristalin SiC Kompozit Substratı üzerindeki 6 inçlik İletici Tek Kristal SiC'nin Özetie
Bu
Polykristal üzerindeki 6 inçlik iletken tek kristal SiChat SiC kompozit substrat, yeni bir yarı iletken substrat yapısı türüdür.
Çekirdek, tek kristalli iletken bir SiC ince filminin bir polikristalin silikon karbid (SiC) substratına yapıştırılmasında veya epitaksiyel olarak büyümesinde bulunur.Yapısı, tek kristal SiC'nin yüksek performansını (yüksek taşıyıcı hareketliliği ve düşük kusur yoğunluğu gibi) düşük maliyetli ve büyük boyutlu polikristal SiC substratlarının avantajlarıyla birleştirir.
Yüksek güçlü, yüksek frekanslı cihazların üretimi için uygundur ve maliyetli uygulamalarda özellikle rekabetçidir.Polikristalin SiC substratları sinterleme işlemleri ile hazırlanır, maliyetini düşürür ve daha büyük boyutlara (örneğin 6 inç) izin verir, ancak kristal kaliteleri daha düşüktür ve doğrudan yüksek performanslı cihazlar için uygun değildir.
Atribut Tablosu, Teknik Özellikleri ve AvantajlarıPolykristalin SiC kompozit substratındaki 6 inçlik İletici Tek Kristal SiC
Atribut Tablosu
| Ürün | Özellikleri |
| Ürün Türü | Tek kristal SiC Epitaxial Wafer (kompozit substrat) |
| Wafer Boyutu | 150 mm |
| Altyapı Tipi | Polikristalin SiC Kompozit |
| Substrat kalınlığı | 400 ‰ 600 μm |
| Substrat Direnci | <0,02 Ω·cm (Yönetici Tipi) |
| Polikristalin Taneler | 50 ‰ 200 μm |
| Epitaxial katman kalınlığı | 5 ̊15 μm (özelleştirilebilir) |
| Epitaxial katman doping tipi | N tipi / P tipi |
| Taşıyıcı konsantrasyonu (Epi) | 1×1015 1×1019 cm−3 (ihtimal) |
| Epitaxial yüzey kabalığı | <1 nm (AFM, 5 μm × 5 μm) |
| Yüzey yönelimi | 4° eksenden uzak (4H-SiC) veya isteğe bağlı |
| Kristal yapısı | 4H-SiC veya 6H-SiC Tek Kristal |
| İpeklenme vida dislokasyon yoğunluğu (TSD) | <5×104 cm−2 |
| Bazal düzlem dislokasyon yoğunluğu (BPD) | <5×103 cm−2 |
| Adım Akış Morfolojisi | Açık ve Düzenli |
| Yüzey Tedavisi | Poliş edilmiş (Epi hazır) |
| Paketleme | Tek levha konteyneri, vakum kapalı |
Teknik Özellikleri ve Avantajları
Yüksek iletkenlik:
Tek kristal SiC filmleri doping yoluyla düşük direnç (<10−3 Ω·cm) elde eder (örneğin, n-tip için azot doping), güç cihazları için düşük kayıp gereksinimlerini yerine getirir.
Yüksek ısı iletkenliği:
SiC, silikonun üç katından fazla ısı iletkenliğine sahiptir ve EV invertörleri gibi yüksek sıcaklıklı ortamlar için uygun etkili ısı dağılımını sağlar.
Yüksek frekans özellikleri:
Tek kristal SiC'nin yüksek elektron hareketliliği, 5G RF cihazları da dahil olmak üzere yüksek frekanslı anahtarlamayı destekler.
Polykristalin alt katmanlar yoluyla maliyet azaltımı:
Polikristalin SiC substratları toz sinterleme ile üretilir, tek kristal substratların sadece 1/5 ila 1/3'üne mal olur ve 6 inç veya daha büyük boyutlara kadar ölçeklenebilir.
Heterogen Bağlama Teknolojisi:
Yüksek sıcaklık ve yüksek basınçlı bağlama süreçleri, tek kristal SiC ile polikristal altyapı arayüzleri arasında atom seviyesinde bağlanma sağlar.Geleneksel epitaksyal büyümede yaygın olan kusurların önlenmesi.
Daha iyi mekanik dayanıklılık:
Polikristalin substratların yüksek sertliği, tek kristal SiC'nin kırılganlığını telafi ederek cihaz güvenilirliğini artırır.

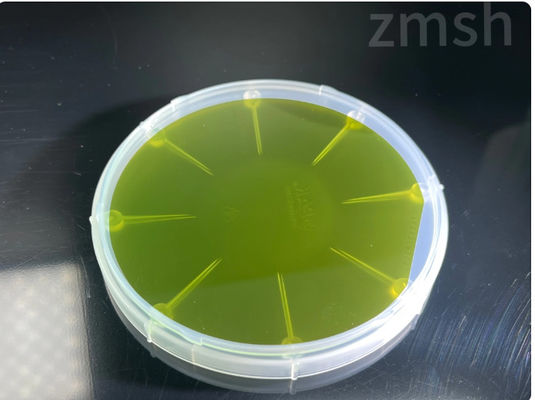

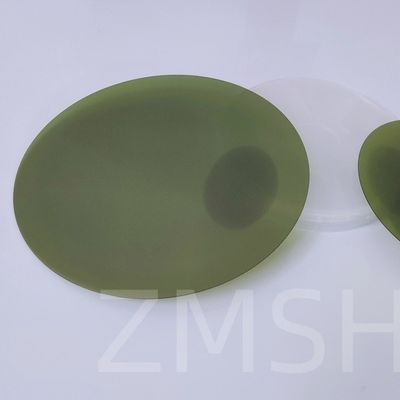

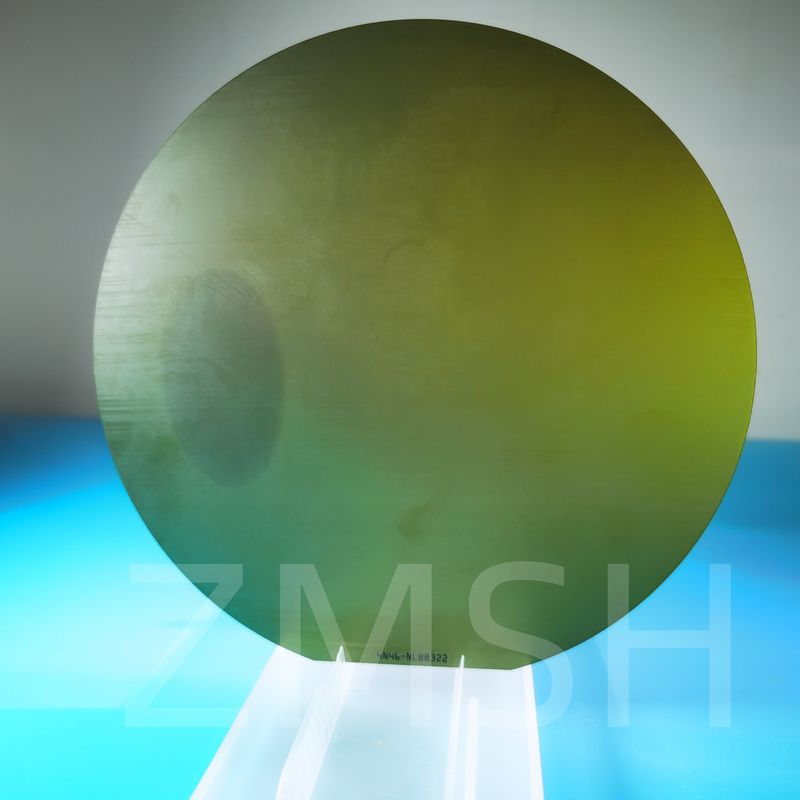

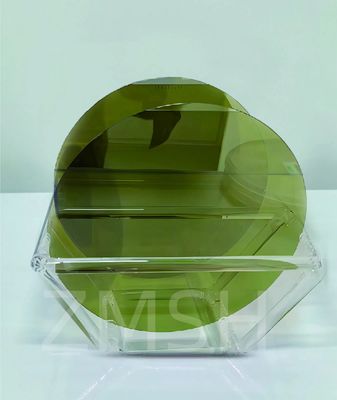

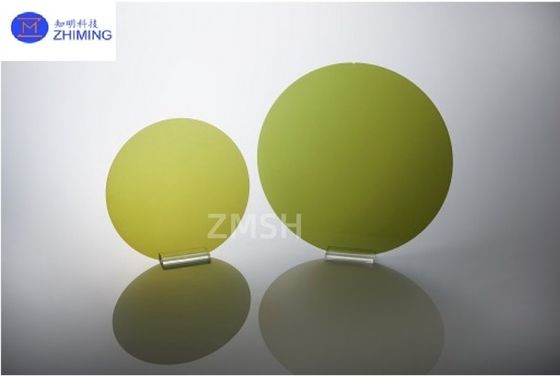

Fiziksel görüntü gösterimi
Polykristalin SiC kompozit substratında 6 inçlik iletken tek kristal SiC'nin üretim süreci
Polikristalin SiC substratı hazırlığı:
Silikon karbid tozu, yüksek sıcaklıkta sinterleyerek polikristalin substratlara (~ 6 inç) dönüştürülür.
Tek kristal SiC filmi büyümesi:
Tek kristal SiC katmanları, kimyasal buhar çöküntüsü (CVD) veya fiziksel buhar nakli (PVT) kullanarak polikristalin substrat üzerinde epitaksiyel olarak yetiştirilir.
Bağlama Teknolojisi:
Tek kristal ve polikristalin arayüzlerinde atom seviyesindeki bağlama, metal bağlama (örneğin, gümüş pasta) veya doğrudan bağlama (DBE) yoluyla elde edilir.
Dondurma Tedavisi:
Yüksek sıcaklıkta kaynatma, arayüz kalitesini optimize eder ve temas direncini azaltır.
Temel Uygulama AlanlarıPolykristalin SiC Kompozit Substratı üzerindeki 6 inçlik İletici Tek Kristal SiC
Yeni Enerji Araçları
- Ana Inverterler: İletici tek kristal SiC MOSFET'ler inverterin verimliliğini artırır (kayıpları% 5 ila% 10 oranında azaltır) ve boyut ve ağırlığı azaltır.Yüksek frekanslı anahtarlama özellikleri şarj sürelerini kısaltır ve 800V yüksek voltajlı platformları destekler.
Endüstriyel Güç Tedarikçiliği ve Fotovoltaik
- Yüksek frekanslı inverterler: PV sistemlerinde daha yüksek dönüşüm verimliliği (> 98%) elde etmek, genel sistem maliyetini azaltmak.
- Akıllı Şebekeler: Yüksek gerilimli sabit akım (HVDC) aktarım modüllerinde enerji kaybını azaltmak.
Havacılık ve Savunma
- Radyasyon-Sıkı Cihazlar: Tek kristal SiC'lerin radyasyon direnci uydu güç yönetimi modülleri için uygundur.
- Motor sensörleri: Yüksek sıcaklık toleransı (> 300°C) soğutma sisteminin tasarımını basitleştirir.
RF ve İletişim
- 5G Millimeter Dalga Aygıtları: Tek kristal SiC tabanlı GaN HEMT'ler yüksek frekanslı ve yüksek güçlü çıkış sağlar.
- Uydu İletişimleri: Polikristalin substratlar, titreşim direnci zorlu uzay ortamlarına uyarlanır.
S&A
S:6 inçlik bir tek kristal SiC'nin polikristal SiC kompozit substratında ne kadar iletkenliği var?
A:Iletkenlik Kaynağı: Tek kristal SiC'nin iletkenliği esas olarak diğer elementlerle (nitrojen veya alüminyum gibi) dopingle elde edilir.Farklı elektrik iletkenliklerine ve taşıyıcı konsantrasyonlarına neden olan.
Polikristalin SiC'nin etkisi: Polikristalin SiC, tipik olarak iletkenlik özelliklerini etkileyen ızgara kusurları ve kesintiler nedeniyle daha düşük iletkenlik gösterir.Kompozit bir substratta, polikristalin kısmı genel iletkenlik üzerinde bazı engelleyici etkilere sahip olabilir.
Kompozit yapının avantajları:İletici tek kristal SiC ile polikristalin SiC'yi birleştirmek, malzemenin genel yüksek sıcaklık direncini ve mekanik dayanıklılığını potansiyel olarak artırabilir, aynı zamanda belirli uygulamalarda optimize edilmiş tasarım yoluyla istenen iletkenliği elde ederken.
Uygulama Potansiyeli: This composite structure is often used in high-power electronic devices and high-temperature environments because its excellent thermal and electrical conductivity make it suitable for operation under extreme conditions.
