Yüksek geçirgenlik TGV Sapphire Substrate İletici Havacılık Uzay Otomotiv AR VR
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | ZMSH |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 |
|---|---|
| Ödeme koşulları: | T/T |
|
Detay Bilgi |
|||
| Malzeme: | Tek kristal safir (C-düzlemi, A-düzlemi isteğe bağlı) | Kalınlığı: | 100 μm - 1000 μm |
|---|---|---|---|
| Via çapı: | ≥ 20 μm | En Boy Oranı: | ≥ 10: 1 |
| Yüzey pürüzlülüğü: | RA <1 nm (Mevcut parlatma) | Paket uyumluluğu: | Fan çıkışı, flip çip, MEMS ambalajı vb. |
| Vurgulamak: | Otomobil Sapphire Substrate,İletici Safira Substratı,Yüksek geçirgenlikli safir substrat |
||
Ürün Açıklaması
Ürün Genel Görünümü

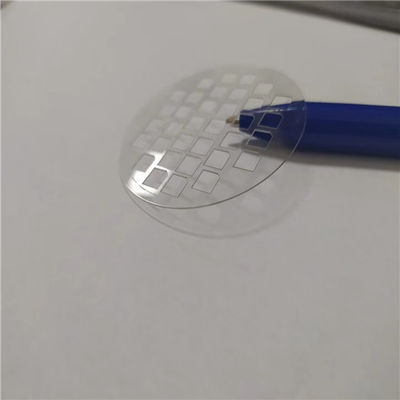

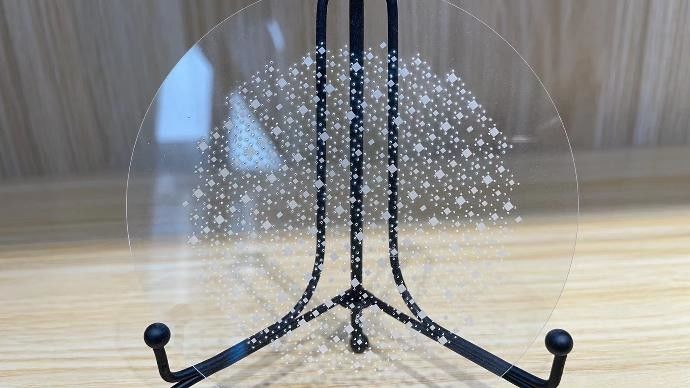

TGV Sapphire, safir (Al2O3) substratlarına dayalı, manyetron püskürtmesi yoluyla şeffaf iletken oksit (TCO) filmleri (örneğin, ITO, AZO) ile kaplanmış şeffaf iletken cam malzemesidir.TGV Sapphire, safirin son derece yüksek sertliğini birleştirir., yüksek sıcaklığa dayanıklılığı ve TCO filmleri iletkenlik ve şeffaflık, aşırı ortamlarda yüksek performanslı elektronik cihazlar için ideal hale getiriyor.
İlke- Hayır.

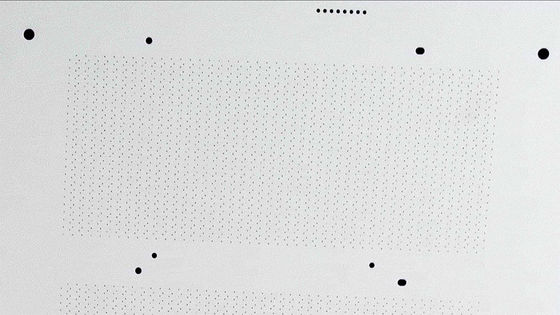

Kullanımılazersondajya dakurukazım,dikeyVialarileyüksekyönüoranlarvarlaryaratılmışiçinde- Evet.safirAltyapı.BuVialarvarlarmetalleşmiş...ya daİzin verdikeyelektrikliSinyaliletim,- Ne zaman?korumak- Evet.safirleroptikaçıklıkveMekanikDürüstlük.
Sapphire Substrate:Sapphire (Al2O3) doğanın en sert oksit malzemelerinden biridir, olağanüstü kimyasal istikrar, yüksek termal iletkenlik (~ 40 W/m·K) ve geniş optik bant aralığı (~ 9.9 eV) sunar.Yüksek sıcaklıklara ve sert kimyasal ortamlara direnç sağlar.
Şeffaf İletici Katman:Nano ölçekli bir TCO filmi (örneğin, ITO), yüksek geçirgenliği (> 90%) ve düşük levha direncini (≤10 Ω/sq) dengeleyen fiziksel buhar birikimi (PVD) yoluyla safir yüzeyinde depolanır.
Teknik Zorluklar
Aşırı Sertlik
Sapfir, Mohs sertliği 9'a (yalnızca elmasla ikinci) sahiptir ve geleneksel mekanik sondaj araçlarını (örneğin, volfram karbid sondajları) hızlı aşınmaya eğilimli veya hatta etkisiz hale getirir.
Kırılgan Kırık Riski
Sapfir'in tek kristal yapısı, işleme sırasında mikro çatlaklara, kenar parçalanmalarına veya delaminasyona karşı duyarlı hale getirir.
Mikro Delik Gereksinimleri
LED yongaları veya MEMS sensörleri için, ±1 μm içinde hassasiyet gerektiren < 100 μm çaplı delikler sıklıkla gereklidir.
Isı Zararı Kontrolü
Yüksek sıcaklıklı işlemler (örneğin lazer sondajı) yerel erime veya termal stres çatlaklarına neden olabilir.
Özellikleri
| Ürün | Tipik Değerler (Kustomlaştırılabilir) |
|---|---|
| Malzeme | Tek kristal Sapphire (C düzlemi, A düzlemi isteğe bağlı) |
| Kalınlığı | 100 μm ️ 1000 μm |
| Çapraz | ≥ 20 μm |
| Görünüm oranı | ≥ 10:1 |
| yoğunluk yoluyla | > 1,000,000 vias/cm2 (iletilmez) |
| Metalleşme | Ti/Cu, Ni/Au, Pt vb. |
| Yüzey Kabalığı | Ra < 1 nm (pürüzsüzleştirme kullanılabilir) |
| Paket Uygunluğu | Fan-out, Flip-chip, MEMS ambalajları vb. |
Başvurular
Tüketici Elektronikleri: Çiziklere dayanıklı AR/VR ekranları, esnek OLED arka planları.
Optoelektronik: Lazer pencere bileşenleri, UV sensörleri, yüksek güçlü LED substratları.
Otomotiv: Otomotiv ekranları, LiDAR optik bileşenleri.
Havacılık: Radyasyona dayanıklı uydu parçaları ve uzay aracı pencereleri.
S&A
S1: TGV Sapphire ile sıradan iletken cam arasındaki fark nedir?
A1 : TGV Sapphire, normal camdan 10 kat daha sert, 600°C'ye kadar sıcaklığa dayanır ve sert kimyasal ortamlarda çalışır.
S2: TGV Sapphire özelleştirilebilir mi (örneğin, şekil kesimi, kalınlık ayarlaması)?
A2: Evet, özelleştirilebilir boyutlar, kalınlık (0,5 mm ~ 5 mm) ve iletken katman desenleri mevcuttur.
- Hayır.
S3: Aşırı sıcaklık TGV Sapphire iletkenliğini etkiler mi?
A3: Sapphire'in CTE'si silikon yongalarıyla eşleşir ve yüksek sıcaklıklarda istikrarlı iletkenlik sağlar.
