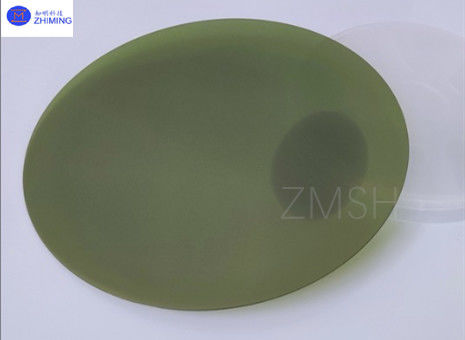

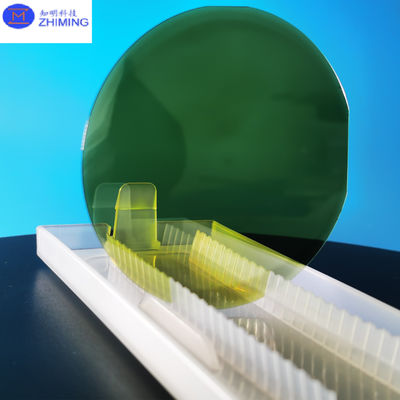

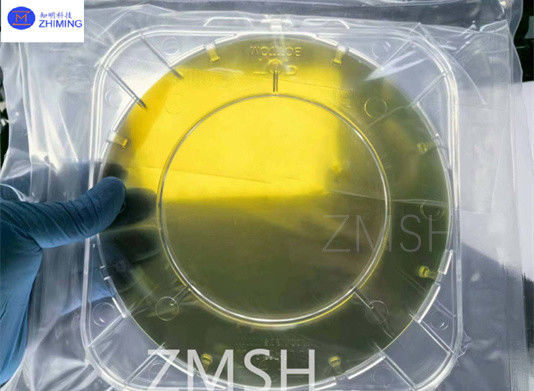

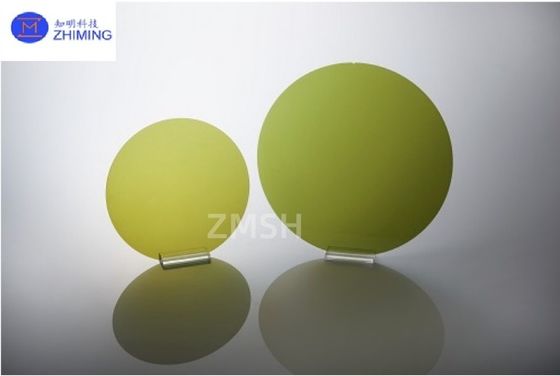

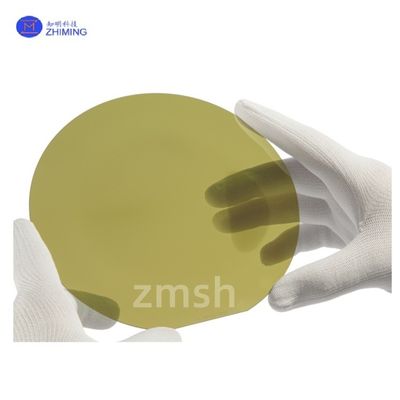

SiC Tohum Kristalı çapı 153mm 155mm 203mm 205mm 208mm PVT
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | ZMSH |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1-3 |
|---|
|
Detay Bilgi |
|||
| Kristal yapı: | 4H, 6H, 3C (en yaygın: güç cihazları için 4H) | Bant Boşluğu: | 3.26 (4H), 3.02 (6H), 2.36 (3c) EV /300K |
|---|---|---|---|
| Sertlik (Mohs): | 9.2-9.6 | Kesilmiş açı: | Tipik olarak 4 ° veya 8 ° 'ye doğru <11-20> |
| Vurgulamak: | 203mm SiC Tohum Kristalı,153mm SiC Tohum Kristalı,208mm SiC Tohum Kristalı |
||
Ürün Açıklaması
153, 155, 205, 203 ve 208 mm PVT çaplı SiC tohum kristalleri
SiC Tohum Kristalleri Özetleri
Silikon karbid (SiC), geniş bant boşluğu, yüksek termal iletkenlik,ve olağanüstü mekanik dayanıklılıkSiC tohum kristalleri, yüksek güç ve yüksek frekanslı cihazlar da dahil olmak üzere çeşitli uygulamalar için gerekli olan yüksek kaliteli SiC tek kristallerinin büyümesinde çok önemli bir rol oynamaktadır.
SiC tohum kristalleri, daha büyük SiC tek kristallerinin büyümesi için başlangıç noktası olarak hizmet eden küçük kristal yapılardır.İstenen son ürünle aynı kristal yönelimine sahiptirler.Tohum kristalı, büyüyen kristaldeki atomların düzenini yönlendiren bir şablon olarak hareket eder.
SiC Tohum Kristalinin Özellik Tablosu
| Mülkiyet | Değer / Açıklama | Birim / Notlar |
| Kristal yapısı | 4H, 6H, 3C (en yaygın: güç cihazları için 4H) | Politipler yığma sırasıyla değişir |
| Çerez parametreleri | a=3.073Å, c=10.053Å (4H-SiC) | Altıgen sistem |
| yoğunluk | 3.21 | g/cm3 |
| Erime Noktası | 3100 (sublim) | °C |
| Isı İleticiliği | 490 (H-SiC), 390 (H-SiC) | W/(m·K) |
| Termal Genişleme | 4.2×10−6 (c), 4.68×10−6 (c) | K−1 |
| Bant Arası | 3.26 (4H), 3.02 (6H), 2.36 (3C) | eV / 300K |
| Sertlik (Mohs) | 9.2-9.6 | Elmas'tan sonra ikinci. |
| Yıkım Endeksi | 2.65 @ 633nm (4H-SiC) | |
| Dielektrik Sabit | 9.66 (c), 10.03 (c) (4H-SiC) | 1MHz |
| Bölünme Alanı | ~3×106 | V/cm |
| Elektron Hareketliliği | 900-1000 (4H) | cm2/(V·s |
| Delik Hareketliliği | 100-120 (4H) | cm2/(V·s |
| Değişim yoğunluğu | <103 (en iyi ticari tohum) | cm−2 |
| Mikropip yoğunluğu | <0.1 (en son teknoloji) | cm−2 |
| Kesik açısı | Tipik olarak <11-20> yönünde 4° veya 8° | Adım kontrolü ile yapılan epitaksi için |
| Çapraz | 100mm (4"), 150mm (6"), 200mm (8") | Ticari kullanılabilirlik |
| Yüzey Kabalığı | <0.2nm (epi hazır) | Ra (atom seviyesinde cilalama) |
| Yönlendirme | (0001) Si veya C yüzü | Epitaksyal büyümeyi etkiler. |
| Direnç | 102-105 (yarı yalıtım) | Ω·cm |
SiC tohum kristallerinin çapları
SiC tohum kristalleri için tipik çaplar 153 mm'den 208 mm'ye kadar değişir, bu da 153 mm, 155 mm, 203 mm, 205 mm ve 208 mm gibi özel boyutları içerir.Bu boyutlar amaçlanan uygulama ve elde edilen tek kristalin istenen boyutuna göre seçilir.
1. 153 mm ve 155 mm Tohum Kristalleri
Bu daha küçük çaplar genellikle ilk deneysel kurulumlar veya daha küçük waferler gerektiren uygulamalar için kullanılır.Araştırmacıların daha büyük çalışmalara ihtiyaç duymadan çeşitli büyüme koşullarını ve parametrelerini keşfetmelerine izin verirler., daha pahalı ekipman.
2. 203 mm ve 205 mm Tohum Kristalleri
Bunlar gibi orta çaplı ölçüler endüstriyel uygulamalarda yaygın olarak kullanılır.Bu boyutlar sıklıkla güç elektronikleri ve yüksek frekanslı cihazların üretiminde kullanılır.
3. 208 mm Tohum Kristalleri
208 mm çapında bulunan en büyük tohum kristalleri, tipik olarak yüksek hacimli üretim için kullanılır.üretimi için birden fazla wafer halinde dilimlenebilirBu boyut, yüksek performanslı bileşenlerin gerekli olduğu otomotiv ve havacılık endüstrilerinde özellikle avantajlıdır.
SiC tohum kristalleri için büyüme yöntemleri
SiC tek kristallerinin büyümesi genellikle çeşitli yöntemleri içerir, en yaygın olanı fiziksel buhar taşıma (PVT) yöntemidir.
Grafit havuzunun hazırlanması: SiC tozu bir grafit havuzunun dibine yerleştirilir. Havuz daha sonra SiC'nin süblimasyon sıcaklığına kadar ısıtılır.
Tohum Kristalinin yerleştirilmesi: SiC tohum kristalı, havanın üst kısmına yerleştirilir. Sıcaklık eğimi belirlendiğinde, SiC tozu bir buhar halinde süblimasyon yapar.
Kondansiyon: Buhar, SiC tohum kristalinin yüzeyinde yoğunlaşır ve tek kristalin büyümesini kolaylaştırır.
Termodinamik Özellikler
Büyüme sürecinde SiC'nin termodinamik davranışları kritiktir.En iyi büyüme oranlarını ve kristal kalitesini sağlamak için sıcaklık eğimi ve basınç koşulları dikkatlice kontrol edilmelidir.Bu özellikleri anlamak, büyüme tekniklerini geliştirmeye ve verimi artırmaya yardımcı olur.
SiC Tohum Kristalı Üretimindeki Zorluklar
SiC tohum kristallerinin büyümesi iyi kurulmuş olsa da, birkaç zorluk devam ediyor:
1Yapıştırıcı katman yoğunluğu
Tohum kristalleri büyüme tutucularına bağlarken, yapışkan katmanın tekdüzeliği gibi sorunlar kusurlara yol açabilir.
2Yüzey kalitesi
Tohum kristalinin yüzey kalitesi, başarılı büyüme için çok önemlidir.
3Maliyet ve ölçeklenebilirlik
Daha büyük SiC tohum kristalleri üretmek genellikle daha pahalıdır ve gelişmiş üretim teknikleri gerektirir.
S&A
S:SiC büyümesi için kullanılan en yaygın yönler nelerdir?
A:SiC tohum kristallerinin farklı yönelimleri, değişen özelliklere sahip tek kristaller verir. SiC büyümesinde kullanılan en yaygın yönelimler 4H-SiC ve 6H-SiC'dir.her biri farklı elektrik ve termal özelliklere sahiptirDönüm seçimi, nihai cihazın performansını etkiler, bu nedenle uygun tohum kristalinin seçimi çok önemlidir.
