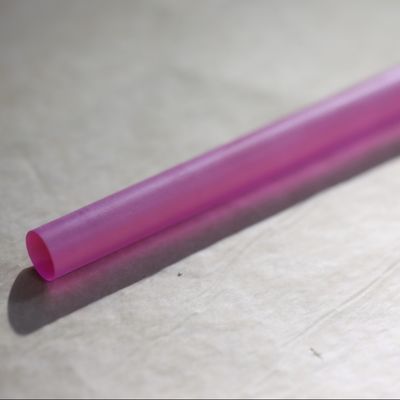

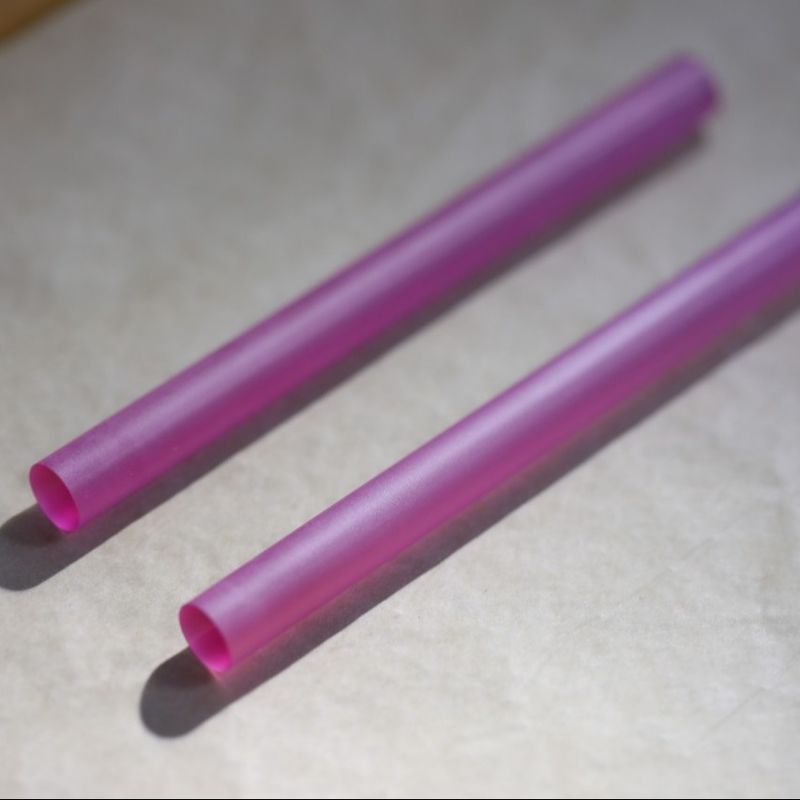

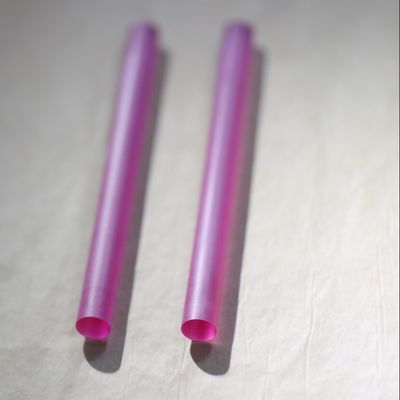

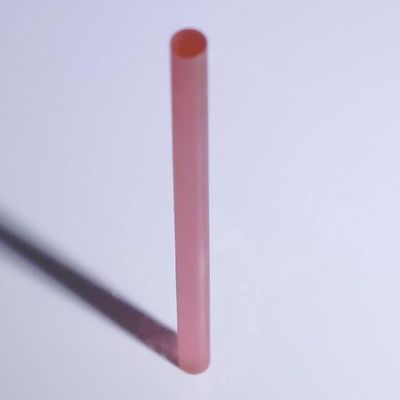

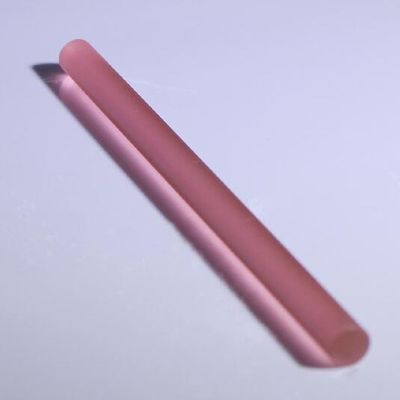

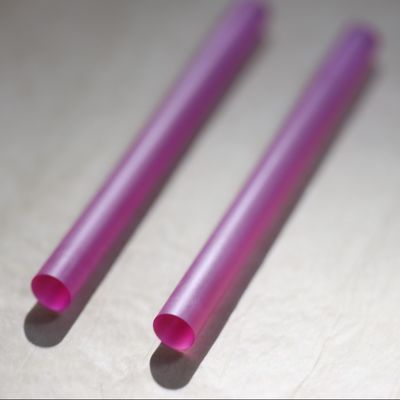

Sentetik Rubin Çubukları Cr:Al2O3 2mm/4mm Dia10mm/20mm Uzunlukta
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | ZMSH |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 5 |
|---|
|
Detay Bilgi |
|||
| Malzeme bileşimi: | Al₂o₃% 0.05 cr₂o₃ ile doped | Mekanik özellikler: | Mohs sertliği: 9 |
|---|---|---|---|
| Kaplama Seçenekleri: | AR/ HR kaplama | Kristal yapı: | Trigonal (α-al₂o₃) |
| Vurgulamak: | 4 mm sentetik Ruby çubukları,2 mm sentetik Ruby çubukları,Sentetik Rubin Çubukları |
||
Ürün Açıklaması
Sentetik Rubin Çubukları (Cr:Al2O3) 2mm/4mm Dia10mm/20mm Uzunlukta
Ruby Lazer Çubuğunun özetini?
Yakut lazer çubuğu, çoğunlukla yaklaşık% 0.05 ila% 0.05 krom iyonları (Cr3 +) ile dopedilen alüminyum oksit (Al2O3) 'den oluşan bir malzemeden yapılmış sentetik yakutdan yapılmış silindirli bir kristaldir.Bu krom iyonları yakutlardaki lazer aktivitesinden sorumludur.Yakut çubuğu tipik olarak pembe veya kırmızı renktedir ve renginin yoğunluğu krom iyonlarının konsantrasyonuna bağlıdır.
Rubin lazer katı halli lazer olarak sınıflandırılır, yani lazer ortamı gazların, sıvıların veya yarı iletkenlerin aksine katı bir malzemedir.Lazer çubuğunda kullanılan yakut saf ve tekdüze olmasını sağlamak için yapay olarak üretilmiştir, bu da lazer ışığı üretmek için ideal bir ortam haline getiriyor.
Ruby Lazer Çubuğunun Özellik Tablosu
| Mülkiyet | Özellikleri | Birim/Notlar |
| Malzeme Kompozisyonu | Al2O3,% 0.05 Cr2O3 ile dopedildi | Ağırlık yüzdesi |
| Kristal yapısı | Trigonal (α-Al2O3) | R3c uzay grubu |
| Lazer Dalga Uzunluğu | 694.3 nm (R1 çizgisi) | Birincil emisyon hattı |
| 692.9 nm (R2 çizgisi) | İkincil hat (düşük sıcaklık) | |
| Fiziksel Boyutlar | Çap: 2-10 mm | Özelleştirilebilir (2mm/4mm gösterilmiştir) |
| Uzunluk: 10-200 mm | Standart (10mm/20mm gösterilmiştir) | |
| Optik Özellikler | Yıkım Endeksi: 1.763 694nm | Normal ışın (yok) |
| Emilme katsayısı: 0.4-1.2 cm−1 | Cr3+ konsantrasyonuna bağlı | |
| Isı Özellikleri | Isı iletkenliği: 40 W/m·K | 300 bin. |
| Termal Genişleme: 5×10−6/K (- Evet.(c-eksen) | Anizotropik | |
| Mekanik Özellikler | Mohs Sertliği: 9 | Elmas'tan sonra ikinci. |
| yoğunluk: 3.98 g/cm3 | ||
| Lazer Performansı | Floresans ömrü: 3 ms | 300 bin. |
| Emisyon Kesit: 2,5×10−20 cm2 | R1 hattı için | |
| Termal lens katsayısı: 3×10−6 K−1 | Yüksek güçte çalışmak için önemli | |
| Yüzey kalitesi | Düzlük: λ/10 633nm | Lazer kaliteli cila |
| Yüzey Kabalığı: <5 Å RMS | Süper cilalı bitirme | |
| Kaplama Seçenekleri | AR kaplama 694nm: R<0.2% | Tipik özellik |
| HR kaplama 694nm: R>99.8% | Lazer boşluk aynası için | |
| Hasar Sınırı | > 500 MW/cm2 | 10ns darbeler için |
Rubin lazer çubuklarının çalışma prensibi
1Enerji emilişi (pompalama)
Yakut lazer çubuğu, bir ksenon flaş lambası veya kripton lambası gibi yüksek enerjili bir ışık kaynağı kullanarak optik olarak "pompalandırılır".Elektronlarını daha yüksek enerji durumlarına yükseltmek.
2Spontane Emisyon
Enerjiyi emdikten sonra, krom iyonlarındaki heyecanlanmış elektronlar daha yüksek enerji durumlarında sonsuza kadar kalamazlar.Süreç sırasında foton salmakBuna kendiliğinden emisyon denir.
3- Etkileyici Emisyon
Yayılan fotonların bazıları diğer heyecanlı elektronları enerjiyi serbest bırakmak için uyarır.ve yönBu uyarılmış emisyon süreci, yakut çubuğundaki ışığı güçlendirir.
4Işık Amplifikasyonu ve Rezonansı
Yakut lazer çubuğu, tamamen yansıyan ve kısmen yansıyan iki aynanın arasına yerleştirilir.Rubin çubuğundan ileri geri foton sıçrayarakBu tekrarlanan ışık geçişi, daha fazla uyarılmış emisyonlar yoluyla tutarlı ışığı güçlendirir.
5Lazer çıkışı.
Güçlendirilmiş ışığın bir kısmı kısmen yansıtıcı ayna üzerinden kaçıyor ve 694.3 nm dalga boyuna sahip dar ve yoğun bir kırmızı lazer ışını üretmektedir.
Ruby Lazerinin Yapısı
1- Lazer Ruby Rod.
Silindir şeklindeki yakut kristalı lazer ortamı olarak hizmet eder. Standart boyutlar uzunluğunda birkaç milimetreden birkaç santimetreye kadar değişir ve çapları genellikle 5 ile 15 milimetre arasında değişir.
2Pompa kaynağı
Yüksek yoğunluklu bir flaş lambası (ksenon lambası gibi) yakut çubuğundaki krom iyonlarını heyecanlandırmak için gereken enerjiyi sağlar.
3Optik boşluk.
Yakut çubuğunun her ucuna iki ayna yerleştirilir.
4Soğutma Sistemi
Pompalama işlemi önemli miktarda ısı ürettiğinden, rubin çubuğunun ve diğer bileşenlerin aşırı ısınmasını önlemek için genellikle bir soğutma sistemi yerleştirilmiştir.
Ruby Lazer Çubuklarının Avantajları
1Basitlik: Rubin lazerinin basit tasarımı, yapımını ve çalışmasını kolaylaştırır.
2Yüksek tutarlılık: Yayılan lazer ışını mükemmel tutarlılık gösterir, bu da onu hassas uygulamalar için uygundur.
3Dayanıklılık: Rubin çubuğunun katı durumdaki doğası normal koşullarda uzun bir çalışma ömrü sağlar.
Ruby Lazer Çubuklarının Uygulamaları
1.Holografi: Yakut lazerlerinden gelen tutarlı ışık, yüksek kaliteli hologramlar oluşturmak için idealdir.
2.Tıbbi prosedürler: Ruby lazerleri dövme kaldırma, cilt tedavileri ve diğer dermatolojik prosedürler için kullanılmıştır.
3.Uzaktan ölçüm: Erken lazer uzaktan ölçüm cihazları, hassas mesafe ölçümleri için yakut lazerlerine dayanıyordu.
4Bilimsel Araştırmalar: Ruby lazerleri tutarlı ve tek renkli ışık kaynakları gerektiren deneylerde kullanılmıştır.
5Eğitim: Basit ve erişilebilir bir lazer sistemi olarak, yakut lazerleri genellikle eğitim gösterilerinde kullanılır.
S&A
S:Ruby lazer çubukları performanslarını korumak için nasıl depolanmalı ve kullanılmalıdır?
A:Depolama:Kuru, karanlık bir ortamda (Cr3+ ışık duyarlıdır).
Temizlik:Metanol kullanın (kırıcı temizleyicilerden kaçının).
Montaj:Mekanik gerilimi en aza indirmek (sık sık termal temas için kullanılan yumuşak indium folyo).
Pompa kaynağı:Flaş lambasının spektrumunu Cr3+ emici bantlarıyla (400 nm & 550 nm) eşleştirin.
Kaçın.:Doğrudan UV maruziyeti, cilalı yüzlerdeki parmak izleri veya 200°C'den fazla ısı döngüsü.
