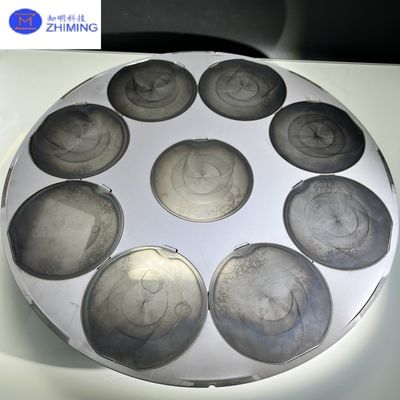

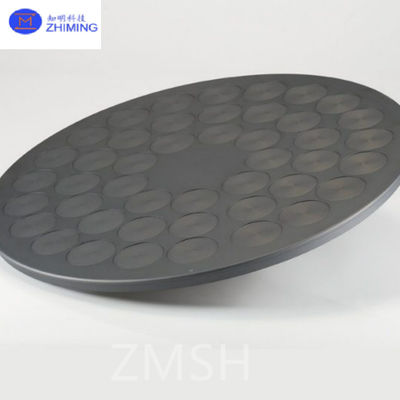

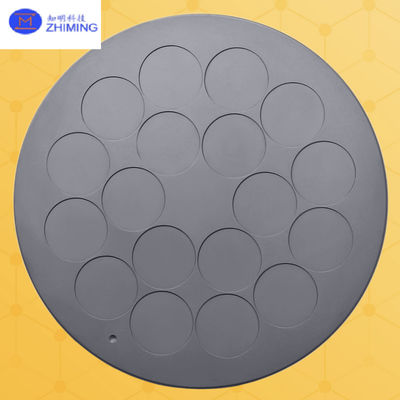

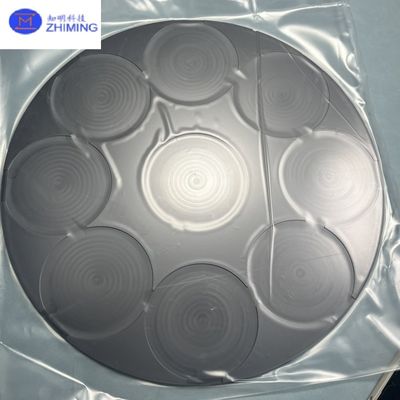

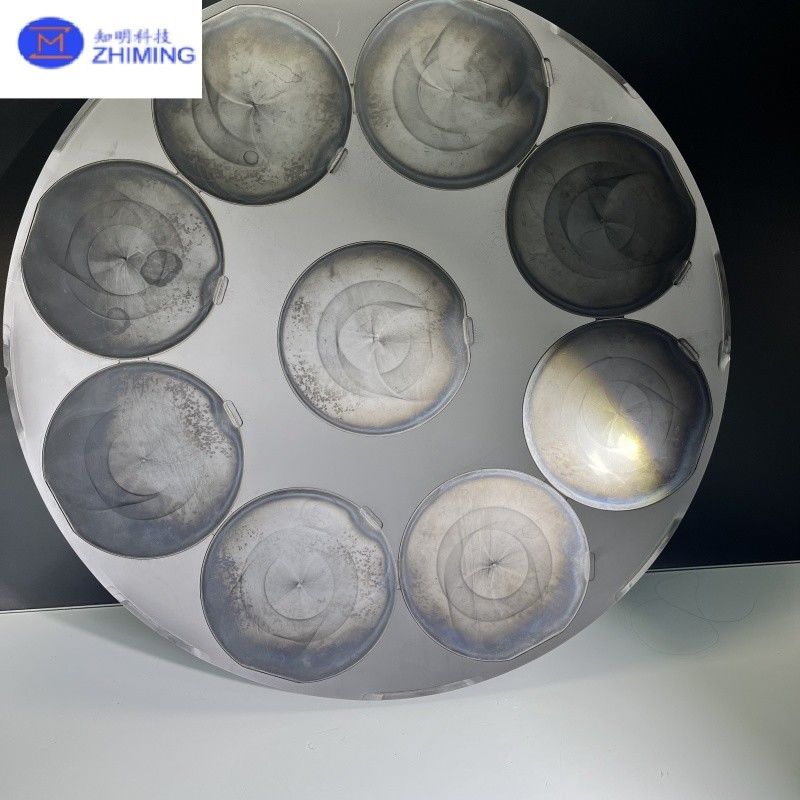

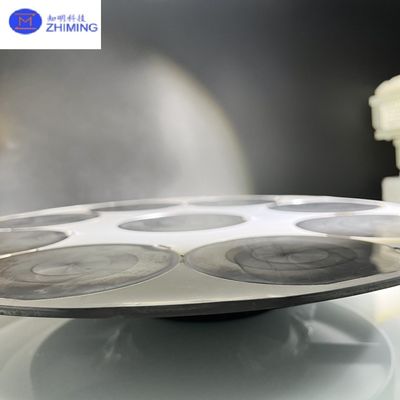

Silikon Karbid (SiC) Seramik Tepsi yarı iletken kazım ve fotovoltaik vafra işleme
Ürün ayrıntıları:
Menşe yeri: | Çin |
Marka adı: | ZMSH |
Detay Bilgi |
|||
yoğunluk: | 3.21g/cm ³ | Sertlik: | 2500vickers sertliği |
---|---|---|---|
Tane büyüklüğü: | 2 ~ 10μm | Kimyasal saflık: | % 99.99995 |
Isı kapasitesi: | 640J · kg-1 · k-1 | Süblimasyon sıcaklığı: | 2700°C |
Ürün Açıklaması
SIC Keramik Tepsinin Tanıtımı- Hayır.
- Hayır.
SIC Keramik Tepsisi (Silicon Carbide Ceramic Tray) silikon karbid (SiC) malzemesine dayalı yüksek performanslı bir endüstriyel taşıyıcı araçtır.fotovoltaikSiC'nin yüksek sıcaklık dayanıklılığı, korozyon dayanıklılığı gibi olağanüstü özelliklerinden yararlanarak,ve yüksek ısı iletkenliği gelişmiş endüstriyel senaryolarda grafit ve metaller gibi geleneksel malzemelerin ideal bir yerini alır.
Temel İlkelerSIC Seramik Tepsisi- Hayır.
(1) Malzeme Özellikleri
Yüksek Sıcaklığa Direnci: 2700°C'ye kadar erime noktası, 1800°C'de istikrarlı çalışma, yüksek sıcaklık süreçleri için uygundur (örneğin, ICP kazım, MOCVD).
Yüksek ısı iletkenliği: 140 ~ 300 W / m · K (grafit ve sinterli SiC'den üstün), eşit ısı dağılımını sağlar ve termal gerilimden kaynaklanan deformasyonu en aza indükler.
Korozyona Direnci: Güçlü asitlere (örneğin HF, H2SO4) ve alkalilere dayanıklı, kirliliği veya yapısal hasarı önler.
Düşük Termal Genişleme: Silikona yakın termal genişleme katsayısı (4.0×10−6/K), sıcaklık değişiklikleri sırasında bükülmeyi azaltır.
(2) Yapısal Tasarım
Yüksek saflık ve yoğunluk: SiC içeriği ≥99.3%, gözeneklilik ≈0, parçacık dökülmesini önlemek için yüksek sıcaklıkta sinterleme (2250 ∼ 2450 °C) yoluyla oluşur.
Özelleştirilebilir Boyutlar: Büyük çapları (örneğin, φ600mm) ve wafer işleme ve vakum püskürtme için entegre özellikleri (vakum delikleri, oluklar) destekliyor
Ana UygulamalarSIC Seramik Tepsisi- Hayır.
- Hayır.
(1) Yarım iletken üretimi.
Wafer İşleme: Wafer konumlandırmasını istikrarlandırmak için ICP kazımında ve CVD'de (Kimyasal Buhar Depozisyonu) kullanılır.
MOCVD Ekipmanı: Yüksek parlaklıklı LED'lerde GaN (galiyum nitrit) büyümesi için bir taşıyıcı olarak hareket eder ve 1100-1200 °C sıcaklıklara dayanır.
(2) Fotovoltaik
Silikon Kristal Büyüme: Polikristal silikon üretiminde kuvars çakmaklarının yerini alır ve erime sıcaklıklarına tolerans gösterir. >1420°C.
(3) Lazer ve hassas işleme
Etching/Cutting: Yüksek enerjili ışın etkilerine dirençli, lazerle kazınan malzemeler için bir platform olarak hizmet eder.
(4) Kimya ve Çevre Mühendisliği
Korozyona Dayanıklı Ekipmanlar: Gaz borularında ve reaktörlerde agresif sıvı işleme için kullanılır
S&A SIC Seramik Tepsisi
- Hayır.
S1: SIC, grafit tepsilerle nasıl karşılaştırılıyor?
A: SIC, daha yüksek sıcaklıklara (1800 ° C vs. ~ 1000 ° C) dayanır ve kaplama delaminasyonunu önler.
S2: SIC tepsileri tekrar kullanılabilir mi?
A: Evet, ancak mekanik çarpmalardan ve aşırı sıcaklıklardan kaçının. Kalıntıları yumuşak aletlerle temizleyin; nem emilimini önlemek için kuru saklayın.
S3: Genel arıza modları?
Temiz CVD SiC tepsileri fiziksel olarak hasar görmedikleri sürece çarpmaya karşı dayanıklıdır.
S4: Vakum ortamları için uygun mu?
Evet. Yüksek saflık ve düşük çıkış gazları onları vakum püskürtme ve yarı iletken kazım için ideal hale getiriyor.
S5: Spesifikasyonları nasıl seçebilirim?
A: Süreç sıcaklığını, yük kapasitesini ve uyumluluğu göz önünde bulundurun (örneğin, büyük levhalar için φ600mm tepsiler)
